OMRONSystèmes de contrôleCPM2ACP1H-X40DT-D CP1W0005A CP1HX40DTD OMRON CPU 24/16 I/O DC NPN

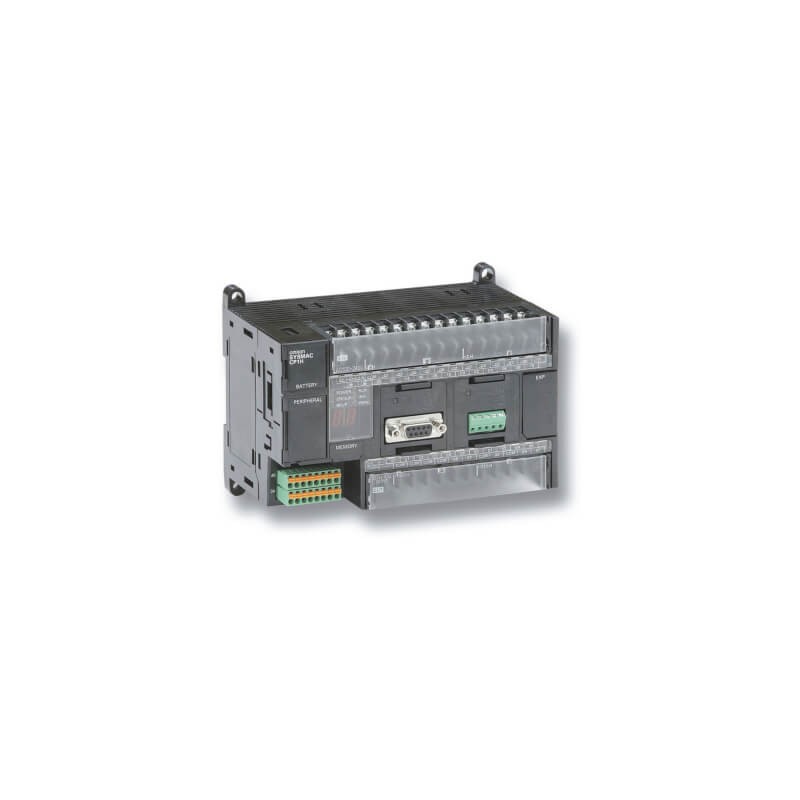

OMRON CP1H-X40DT-D CP1W0005A CP1HX40DTD - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

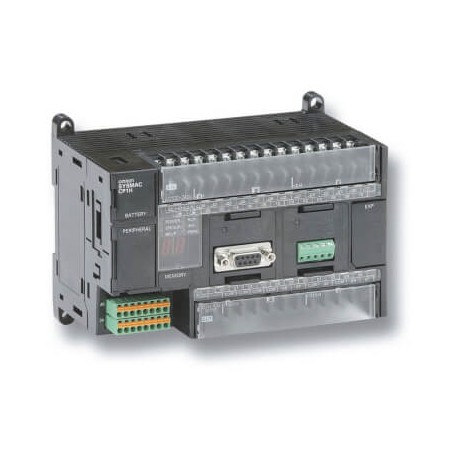

CP1H-X40DT-D CP1W0005A CP1HX40DTD OMRON CPU 24/16 I/O DC NPN

Référence: CP1H-X40DT-D

Code: CP1W0005A

Numéro de catalogue: CP1HX40DTD

Fabricant: OMRON

Description:

CPU 24/16 I/O DC NPN
Sorties NPN I/O DC CPU 24/16
API pour 320 E/S de base (max. 7 ext.). 0,1 ms/K instr. de base 20K pas programme et 32K mots de données. 24 entrées, (8 interruptives et 4 compteur 100 kHz). 16 sorties NPN 0,3 A, dont 2 PWM et 4 impulsion. 1 entrée analogique
API pour 320 E/S de base (max. 7 ext.). 0,1 ms/K instr. de base 20K pas programme et 32K mots de données. 24 entrées, (8 interruptives et 4 compteur 1

Catégories:

  • Commande industrielle API > Unité de base
  • OMRON > Systèmes de contrôle > CPM2A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.470,58 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Spécifications

Supply voltage typeDC
Number of digital inputs24
Input typePNP/NPN
Number of digital outputs16
Output typeNPN
Program capacity20 K steps
Data memory capacity32 K words
Logic execution time0.10 µs
Communication port(s)USB
Number of Ethernet ports0
Number of USB ports1
Number of RS-232 ports0
Number of RS-485 ports0
Communication option(s)CAN, CompoNet Master, DeviceNet Master, DeviceNet Slave, EtherCAT Slave, EtherNet/IP, Ethernet TCP/IP, MODBUS Master, MODBUS Slave, PROFIBUS DP Master, PROFIBUS DP Slave, PROFINET Master, Serial RS-232C, Serial RS-422, Serial RS-485
Number of analog inputs0
Number of analog outputs0
Number of encoder input channels4
Max. encoder input frequency100 kHz
Max. number of PTP axes4
Max. pulse output frequency100 kHz
Function Block programming
Battery-free memory backup
Real-time clock
Analogue option boards
Max. number of analogue I/O channels56
Max. number of local I/O points320
Max. number of expansion units7
Built-in auxiliary 24 VDC output0 mA
Operating temperature range0-55 °C
Product Height (unpacked)90 mm
Product Width (unpacked)150 mm
Product Depth (unpacked)85 mm
Product Weight (unpacked)600 g

Accessoires

CP1W-CIF01Extension sérielle RS-232C pour CP1L et CP1H, max. 1 ou 2 unités à placer
CP1W-CIF11Extension sérielle RS-422/485 pour CP1L et CP1H, max. 1 ou 2 unités à placer
CP1W-CIF12-V1Carte de communication pour api cp1 rs422 / 485 (isolé 500 m max.)
CP1W-CIF41COUPEUR ETHERNET POUR CP1L/H
CP1W-CN221Câble USB, type A mâle vers type B mâle, pour la programmation des séries CP1/CJ2/NJ/NS/NB
CP1W-CN811Câble 0,8 m pour décentraliser des unités d'E/S CP1W
CP1W-EXT01Adaptateur cp1h/cj1w
CP1W-ME05MCassette mémoire pour G9SP, CP1L et CP1H
CXONE-LT01-EV4CX-One V4 LITE, 1 licence, pour programmation des APIs de la série CP (sans CD)

ETIM for 209401 Commande industrielle API (EC000236)

Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau a
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueCompact
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de mémoire (EF002996)
Valeur de la caractéristiqueFLASH
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CEI 60869 (EF016069)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSupporte le protocole pour DNP3 (EF016068)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSupporte le protocole IEC 61850 Ethernet (EF015389)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe III (EF017627)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe II (EF017625)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe I (EF017622)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueExtension de mémoire de programme possible (EF003029)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCapacité de redondance (EF003156)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe F (poussière carbonée) (EF017638)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe E (poussière de métal) (EF017637)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage (EF000458)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe A (acétylène) (EF017632)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL division 2 (EF017629)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL division 1 (EF017628)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe D (propane) (EF017636)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe C (éthylène) (EF017635)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe B (hydrogène) (EF017633)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique1
Nom de la caractéristiqueTaille de mémoire (EF002997)
Valeur de la caractéristique184 kByte
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties de relais (EF007348)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique1
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique150 mm
Nom de la caractéristiqueNombre d'entrées numériques (EF001992)
Valeur de la caractéristique24
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique85 mm
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées analogiques (EF001994)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties numériques (EF001993)
Valeur de la caractéristique16
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées numériques (EF001995)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueTemps de traitement (1 K, service binaire) (EF003004)
Valeur de la caractéristique0.1 ms
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique90 mm
Nom de la caractéristiqueNombre max. de minuteries (EF007349)
Valeur de la caractéristique4090
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
CP1H-X40DT-D CP1HX40DTD CP1W0005A ES_CP1H-XA40DR-A.pdf
2 Mbytes
CP1H-X40DT-D CP1HX40DTD CP1W0005A p080_cp_series_cp1h_cpu_unit_datasheet_en.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
