> >>WS02-CFSC1-E 184101 OMRON Configurateur réseau DeviceNet Safety
Produit précédent Produit suivant

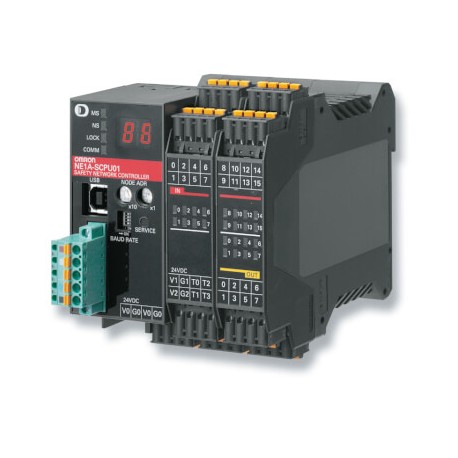

WS02-CFSC1-E 184101 OMRON Configurateur réseau DeviceNet Safety Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

WS02-CFSC1-E 184101 OMRON Configurateur réseau DeviceNet Safety

WS02-CFSC1-E

184101

OMRON

Disponible Expédition hui

Configurateur réseau DeviceNet Safety

Plus de détails


Produits discontinués ou bas devis

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

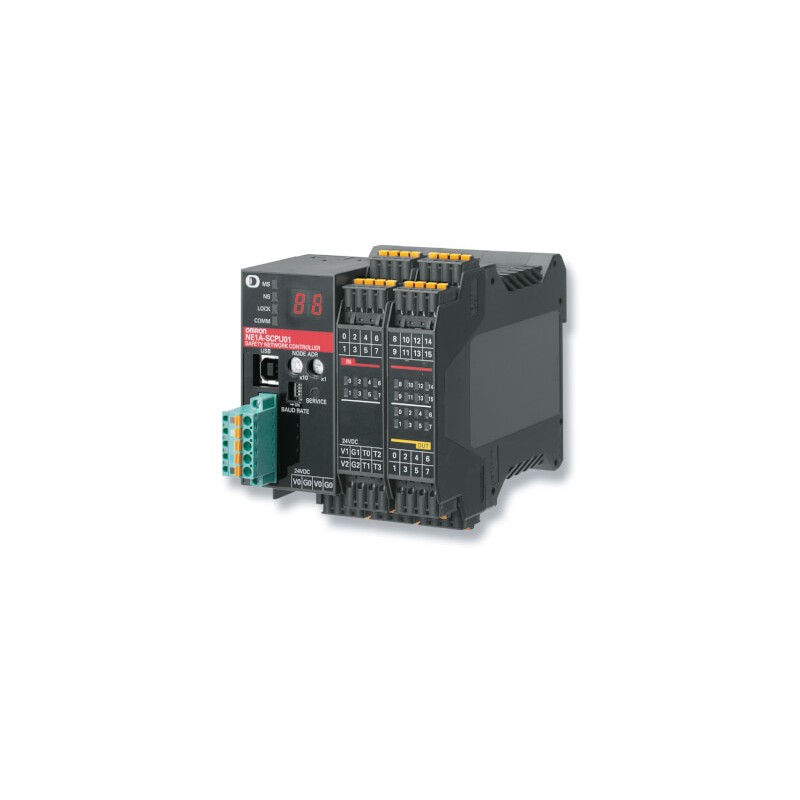

Contrôleur de réseau de sécurité NE1A

Le NE1A héberge de programme d'application de sécurité. Il surveille et contrôle toutes les E/S sécurisées locales et DeviceNet. Il gère jusqu'à 16 esclaves DeviceNet de sécurité et peut être intégré facilement dans un système DeviceNet standard.

  • Bornes à ressort détachables pour une installation facile.
  • Blocs fonctions prédéfinis et certifiés pour simplifier la programmation
  • Affichage et voyants d'état LED pour des diagnostics avancés
  • Etat du système sur DeviceNet pour faciliter le dépannage et la maintenance préventive
  • Bonne évolutivité grâce à l'ajout de périphériques de sécurité DeviceNet

Ordering information

Appearance

Appearance description

Interface

Order code

Safety network
controller

16 PNP inputs

8 PNP outputs

4 test outputs

254 function block programming

removable cage clamp terminals

USB and
DeviceNet safety

NE1A-SCPU01-V1

Ethernet/IP and
DeviceNet safety

NE1A-SCPU01-EIP

40 PNP inputs

8 PNP outputs

8 test outputs

254 function block programming

removable cage clamp terminals

USB and

DeviceNet safety

NE1A-SCPU02

Ethernet/IP and

DeviceNet safety

NE1A-SCPU02-EIP

Software

Appearance

Appearance description

Order code

Safety network
configurator

Installation disk (CD-ROM)

IBM PC/AT compatible

Windows 2000, Windows XP, Windows 7

WS02-CFSC1-E

Accessories

Appearance

Appearance description

Order code

Network router

Ethernet/IP - DeviceNet router

NE1A-EDR01

Programming console

CF-Card slot to store configuration

USB-Interface for maintenance

Touchscreen for easy troubleshooting

NE1A-HDY

Specifications

General specifications

DeviceNet communications power supply voltage

11 to 25 VDC
(supplied from communications connector)

Unit power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

I/O power supply voltage

Consumption
current

Communications power supply

24 VDC, 15 mA

Internal circuit power supply

24 VDC, 230 mA

Mounting method

35-mm DIN track

Ambient operating temperature

-10 to 55°C

Ambient storage temperature

-40 to 70°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

4.5 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.5 A max. per output

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.7 A max. per output (see note.)

Residual voltage

1.2 V max. between each output terminal and V1

Datasheet - PDF

▲
Titre: Taille: Type:
WS02-CFSC1-E 184101 ne1a_brochure_en.pdf 2 Mbytes WS02-CFSC1-E 184101 ne1a_brochure_en.pdf
WS02-CFSC1-E 184101 240 Kbytes WS02-CFSC1-E 184101 ne1a_brochure_en.pdf
