OMRONSécurité G9SA/BG9SA-301 AC/DC24 G9SA6001H G9SA301ACDC24 OMRON Module de sécurité 3PST-NA SPST-NC 24vac/dc

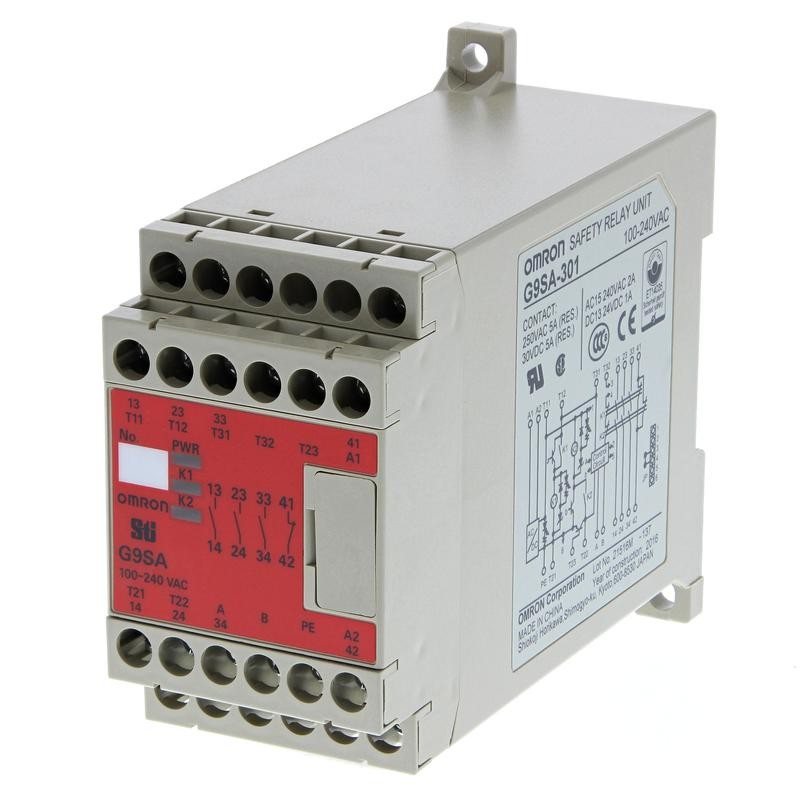

OMRON G9SA-301 AC/DC24 G9SA6001H G9SA301ACDC24 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SA-301 AC/DC24 G9SA6001H G9SA301ACDC24 OMRON Module de sécurité 3PST-NA SPST-NC 24vac/dc

Référence: G9SA-301 AC/DC24

Code: G9SA6001H

Numéro de catalogue: G9SA301ACDC24

Fabricant: OMRON

Description:

Module de sécurité 3PST-NA SPST-NC 24vac/dc
Unité de relais de sécurité, 45 mm, 24 Vc.a./Vc.c., 3 sorties 5 A, à visser

Catégories:

  • Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
  • OMRON > Sécurité > G9SA/B

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 239,60 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

  • Boîtier de 45 mm de large, les unités d'extension ont une largeur de 17,5 mm
  • Temporisation à l'ouverture de sécurité
  • Connexion d'extension simple
  • Certifié conforme aux normes PLe (EN ISO 13849-1) selon l'application

Caractéristiques et références

Ordering information

Emergency-stop units

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-301

100 to 240 VAC

5PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-501

100 to 240 VAC

Emergency-stop OFF-delay units

Main contacts

OFF-delay contacts

Auxiliary

contact

Number of

input channels

OFF-delay time

Rated voltage

Order code

3PST-NO

DPST-NO

SPST-NC

1 channel or
2 channels
possible

7.5 s

24 VAC/VDC

G9SA-321-T075

100 to 240 VAC

15 s

24 VAC/VDC

G9SA-321-T15

100 to 240 VAC

30 s

24 VAC/VDC

G9SA-321-T30

100 to 240 VAC

Two-hand controller

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

2 channels

24 VAC/VDC

G9SA-TH301

100 to 240 VAC

Expansion unit

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contacts

Auxiliary contact

Category

Order code

3PST-NO

SPST-NC

4

G9SA-EX301

Expansion units with OFF-delay outputs

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contact form

Auxiliary contact

OFF-delay time

Order code

3PST-NO

SPST-NC

7.5 s

G9SA-EX031-T075

15 s

G9SA-EX031-T15

30 s

G9SA-EX031-T30

Specifications

Power input

Item

G9SA-301/TH301 / G9SA-501 / G9SA-321-T_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24 VDC
100 to 240 VAC: 100 to 240 VAC, 50/60 Hz

Operating voltage range

85 to 110% of rated power supply voltage

Inputs

Item

G9SA-301/321-T_/TH301

G9SA-501

Input current

40 mA max.

60 mA max.

Contacts

Item

G9SA-301/501/321-T_/TH301/EX301/EX031-T_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SA-301/TH301 / G9SA-501/321-T_ / G9SA-EX301/EX031-T_

Operating time

30 ms max. (not including bounce time)

Response time1

10 ms max. (not including bounce time)

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissible load
(reference value)

5 VDC, 1 mA

Ambient temperature

Operating: -25 to 55°C (with no icing or condensation)
Storage: -25 to 85°C (with no icing or condensation)

1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 346855 Relais (EC001449)

Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueType de sécurité selon IEC 61496-1 (EF004105)
Valeur de la caractéristique4
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueAppareil de base
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueCatégorie d'arrêt selon IEC 60204 (EF007498)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueÉvaluation des entrées (EF008245)
Valeur de la caractéristiqueÀ un canal ou à un ou deux canaux
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de proximité (EF007267)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance d'équipements de protection optoélectroniques (EF007269)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de vannes (EF007272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de position (EF007270)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueWith approval for TÜV (EFDE0031)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de circuits d'arrêt d'urgence (EF007268)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec entrée de démarrage (EF003342)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction silence (EF004057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec homologation selon UL (EF001783)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de capteurs tactiles (EF007271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec boucle de retour (EF003343)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs magnétiques (EF007266)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation BG BIA (EF004145)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, avec contact (EF003349)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique45 mm
Nom de la caractéristiqueCourant de commutation assigné (EF006706)
Valeur de la caractéristique5 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique111 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique76 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350)
Valeur de la caractéristique0
Nom de la caractéristiqueTension d'alimentation CA 60 Hz (EF007533)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension d'alimentation CA 50 Hz (EF007532)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique0 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
G9SA-301 AC/DC24 G9SA301ACDC24 G9SA6001H FR_G9SA-501 AC_DC24.pdf
2 Mbytes
G9SA-301 AC/DC24 G9SA301ACDC24 G9SA6001H j121_g9sa_safety_relay_unit_datasheet_fr.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
