D4A-C00 103625 OMRON Course boutons finale Industrial / Push, D4A-N Actionneur réglable Levier à galet Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

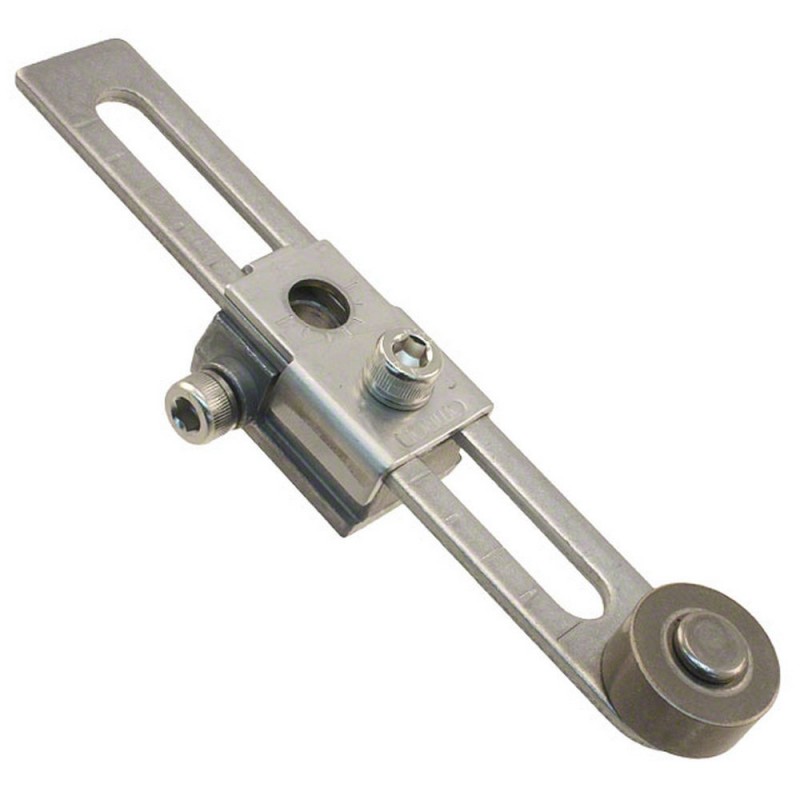

D4A-C00 103625 OMRON Course boutons finale Industrial / Push, D4A-N Actionneur réglable Levier à galet

D4A-C00

103625

OMRON

Disponible

Expédition hui

Course boutons finale Industrial / Push, D4A-N Actionneur réglable Levier à galet

Plus de détails


Fins Courses Interrupteurs Position

Autres Interrupteurs de position

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Quantité Prix
1+$28.81
9+$24.74
17+$24.05
25+$23.70
33+$23.48
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



Fin de course universel
[email protected]
Le fin de course plus étanche, plus résistant aux chocs et plus robuste
• Un double joint monté sur la tête, un capot d'étanchéité ainsi que d'autres caractéristiques garantissent une meilleure étan- chéité (conforme à UL NEMA 3, 4, 4X, 6P, 12, 13).
• Méthode de montage en bloc pour réduire le poids à 290 g.
• La méthode de montage en bloc réduit également le temps per- du pour la maintenance.
• Large plage de températures de fonctionnement en standard :
– 40 °C à 100 °C (type standard).
• Modèles avec caoutchouc fluoré disponibles pour une meilleure résistance aux produits chimiques.
• Modèles DPDT, à double coupure, disponibles pour les opéra- tions complexes.
Référence
■ Référence
[email protected]@@@N
1 2 3
1. Boîtier
1 : conduit 1/2-14 NPT (SPDT, double coupure)
2 : conduit 1/2-14 NPT (DPDT, double coupure)
3 : conduit G 1/2 (SPDT, double coupure)
4 : conduit G 1/2 (DPDT, double coupure)
5 : conduit M20 x 1,5 (SPDT, double coupure)
6 : conduit M20 x 1,5 (DPDT, double coupure)
2. Boîtier de commutation
1 : SPDT, double coupure, avec voyant
3 : SPDT, double coupure, lampe néon
A : SPDT, double coupure, DEL (12 V c.c.) C : SPDT, double coupure, DEL
(24 V c.c., courant de fuite 4 mA)
E : SPDT, double coupure, DEL
(24 V c.c., courant de fuite 1,3 mA)
G : SPDT, double coupure, DEL (48 V c.c.)
5 : DPDT, double coupure, fonctionnement simultané, sans voyant
7 : DPDT, double coupure, fonctionnement séquentiel, sans voyant (voir remarque 1).
9 : DPDT, double coupure, fonctionnement neutre central, sans voyant (voir remarque 2).
L : DPDT, double coupure, fonctionnement simultané, lampe néon
M : DPDT, double coupure, fonctionnement séquentiel, lampe néon (voir remarque 1).
N : DPDT, double coupure, fonctionnement neutre centrale, lampe néon (voir remarque 2).
P : DPDT, double coupure, fonctionnement simultané, DEL Q : DPDT, double coupure, fonctionnement séquentiel, DEL
(voir remarque 1).
R : DPDT, double coupure, fonctionnement neutre central, DEL (voir remarque 2).
3. Tête
01 : Levier à galet, standard
02 : Levier à galet, haute sensibilité
03 : Levier à galet, faible couple
04 : Levier à galet, haute sensibilité, faible couple
05 : Levier à galet, maintenu
17 : Levier à galet, fonctionnement séquentiel
18 : Levier à galet, fonctionnement séquentiel
06 : Plongeur latéral, standard
07-V : Plongeur latéral, à galetvertical
07-H : Plongeur latéral, à galethorizontal
08 : Plongeur latéral, réglable
09 : Plongeur supérieur, standard
10 : Plongeur supérieur, à rouleau
11 : Plongeur supérieur, réglable
12 : Tige flexible, tige à ressort
14 : Tige flexible, tige plastique
15 : Tige flexible, queue de rat en acier
16 : Tige flexible, ressort hélicoïdal
Remarque :1. Utilisez la tête spéciale D4A-0017N.
2. Utilisez la tête spéciale D4A-0018N.
3. Type à joint en caoutchouc fluoré également disponible.
Fin de course universel [email protected] F-9
