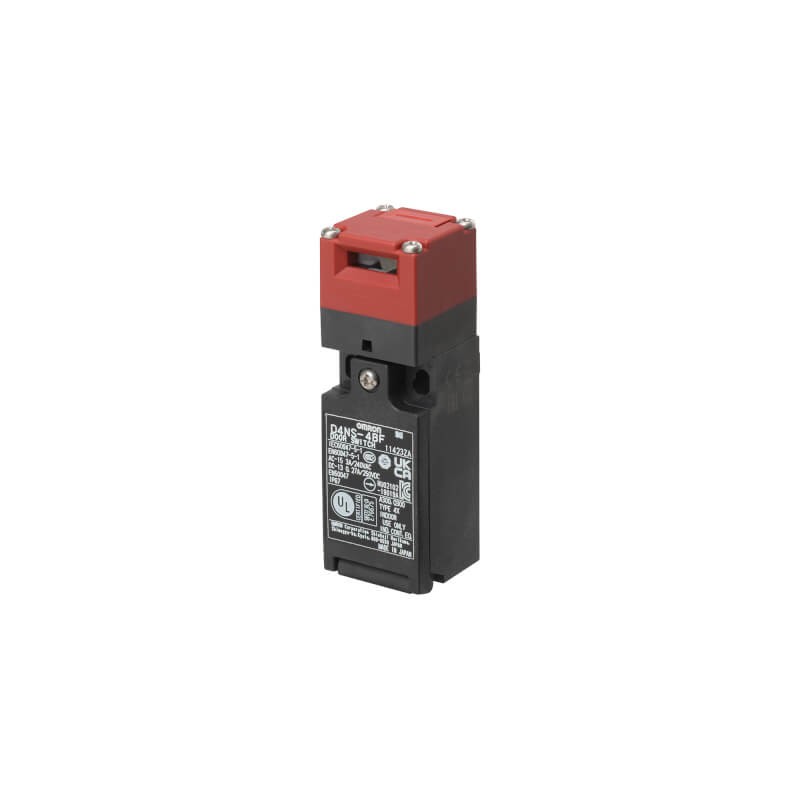

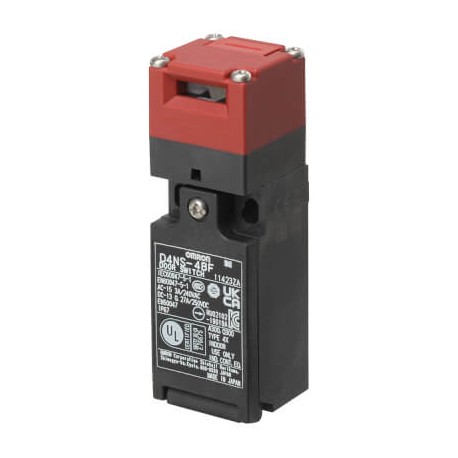

D4NS-4BF 163778 OMRON Produits de sécurité, 2NF plastique M20 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4NS-4BF 163778 OMRON Produits de sécurité, 2NF plastique M20

D4NS-4BF

163778

OMRON

Disponible

Expédition hui

Produits de sécurité, 2NF plastique M20

Plus de détails


Sécurité

D4DL/DS/DH/DR/GL/NL/NH/NS

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



D4NS Interrupteurs pour portes de sécurité
Interrupteur pour portes de sécurité avec boîtier en plastique
La gamme D4NS inclut des modèles à trois contacts avec des formats de contacts
2 NF/1 NF et 3 NF en plus des formats de contacts précédents 1 NF/1 NO et 2 NF. Tous les modèles disposent d'une ouverture de conduit M20.
• Modèles à trois contacts : 2 NF / 1 NF et 3 NF
• Modèles à deux contacts : 1 NF/1 NO et 2 NF
• Contacts dorés normalisés pour une grande fiabilité des contacts
• Utilisable avec des charges standard et des micro-charges
Références
Interrupteurs (avec contacts à ouverture directe homologués)
Type Configuration des contacts Ouverture de conduit / connecteur Référence
1 conduit Action lente 1 NF / 1 NO M20 D4NS-4AF
2 NF M20 D4NS-4BF
2 NF / 1 NO M20 D4NS-4CF
3 NF M20 D4NS-4DF Contact MBB à action lente 1 NF / 1 NO M20 D4NS-4EF
2 NF / 1 NO M20 D4NS-4FF
Clés de fonctionnement (à commander séparément)
Type Référence
Montage horizontal D4DS-K1
Type Référence
Montage réglable (horizontal) D4DS-K3
Montage vertical D4DS-K2
Montage réglable
(horizontal / vertical)
D4DS-K5
Caractéristiques
Classe de protection IP67 (EN60947-5-1) (Cela s'applique uniquement au commutateur. La classe de protection du trou de la clé est IP00).
Durée de vie*1
Mécanique 1 000 000 d'opérations min.
Electrique 500 000 opérations min. pour une charge résistive de 3 A à 250 Vc.a.
300 000 opérations min. pour une charge résistive de 10 A à 250 Vc.a.
Vitesse de fonctionnement 0,05 à 0,5 m / s
Fréquence de fonctionnement 30 opérations / minute max.
Force d'ouverture directe*2
60 N min.
Course d'ouverture directe*2 10 mm min.
Charge minimum applicable Charge résistive de 1 mA à 5 Vc.c. (valeur de référence du niveau N)
Protection contre les décharges électriques Classe II (double isolation)
Degré de pollution (environnement de fonctionnement) 3 (EN60947-5-1) Distance entre les contacts 2 × 2 mm min. Courant de court-circuit conditionnel 100 A (EN60947-5-1) Courant thermique nominal à l'air libre (Ith) 10 A (EN60947-5-1)
Température ambiante Fonctionnement : –30 C à 70 C sans givrage
*1 La durée de vie est calculée en fonction d'une température ambiante de 5 C à 35 C et d'une humidité ambiante de 40 à 70 %. Pour de plus amples informations, consultez votre revendeur Omron.
*2 Ces chiffres sont des exigences minimales pour un fonctionnement en toute sécurité.
Remarque : Les valeurs ci-dessus sont des valeurs initiales.
452

Datasheet - PDF
