WL-N Interrupteurs de fin de course

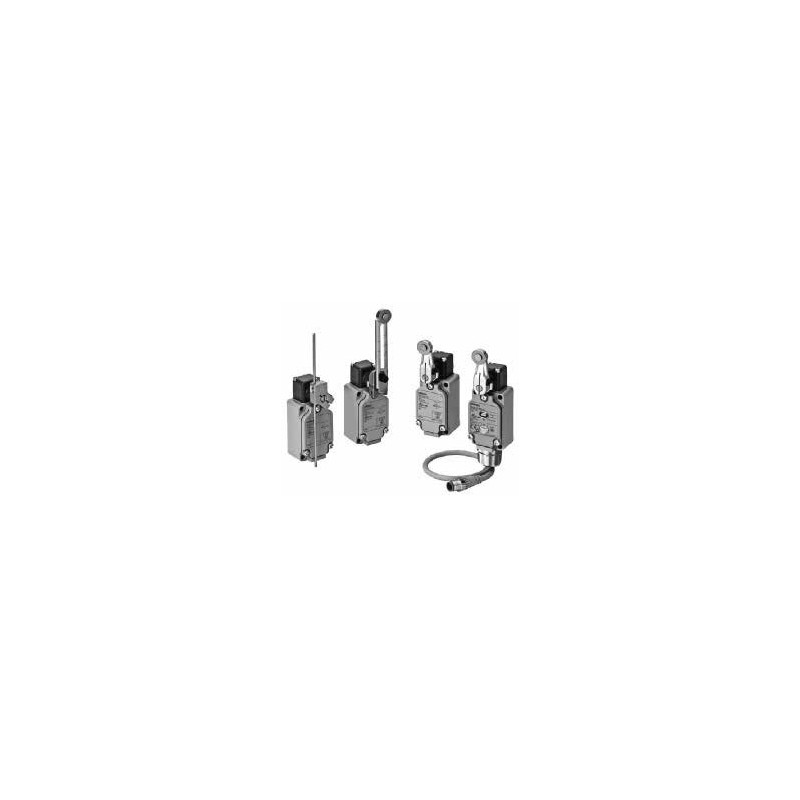

Interrupteurs de position série WL-N faciles à installer
Modèles intégrant les fonctions les plus populaires pour faciliter le stockage.
• Durée de vie et performances améliorées
• Applicables à des charges standard ou des micro-charges
• LED avec structure de dispersion de la lumière en 3D
• Nombre de pièces limité
• Câblage facile
• Câblage direct ou précâblé
• Les modèles avec borne de terre sont homologués EN et IEC et portent le marquage CE UL, CSA
Références
Type d’actionneur Forme du contact et fonctionnalités
Mode de connexion Marquage Référence
CE
Levier à galet R38 DPDB*1
Levier à galet réglable : R25 à 89 mm, pré-course 15 ° ± 5 ° DPDB, résistant à la chaleur :
5 à 120 °C
Borne à vis (conduit Pg13,5 avec borne de masse)*2
Oui WLCA2-2NG-N
WLCA12-THG-N
Levier à galet réglable : R25 à 89 mm, pré-course 15 ° ± 5 ° DPDB, LED WLCA12-GLD-N Levier à galet R50, pré-course 15 ° ± 5 ° DPDB WLCA2-7G-N Levier à galet R63, pré-course 15 ° ± 5 ° DPDB WLCA2-8G-N
Levier à tige réglable : 25 à 140 mm, pré-course 15 ° ± 5 ° DPDB, résistant à la chaleur :
5 à 120 °C
Levier à tige réglable : 25 à 140 mm, pré-course 15 ° ± 5 ° DPDB, LED, Connecteur précâblé M12 (Smart Click),
WLCL-THG-N
WLCL-2NLD-DGJ-N
Levier à galet R38, pré-course à haute sensibilité 10 °+2/–1 ° DPDB, LED
avec borne de masse
WLG2-LDFS-DGJS-N
*1 DPDB – La structure à double ouverture et double pôle assure le freinage du circuit.
(NO) 14 (NF) 12
Za
13 (NO)
11 (NF)
11 13
12 14
Charg Charg
*2 Des modèles avec bornes à vis et conduit M20 à la place de PG13.5 sont disponibles. Contactez votre revendeur OMRON.
290
WL-N Interrupteurs de fin de course
Caractéristiques
Caractéristiques
Degré de protection IP67
Durée de vie*1
Mécanique 15 000 000 opérations min.*2
Électrique 750 000 opérations min.*3
Vitesse de fonctionnement 1 mm/s à 1 m/s (pour WLCA2-N)
Fréquence de fonctionnement Mécanique 120 opérations / minute min.
Électrique 30 opérations / minute min.
Fréquence nominale 50 / 60 Hz
Résistance d’isolement 100 MΩ min. (à 500 Vc.c.)
Résistance du contact 25 mΩ max. (valeur initiale pour l’interrupteur intégré lorsqu’il est testé seul)
Rigidité diélectrique Entre bornes de même polarité 1 000 Vc.a. (600 Vc.a.), 50 / 60 Hz pendant 1 min
Entre des parties métalliques porteuses 2 200 Vc.a. (1 500 Vc.a.), 50 / 60 Hz pendant 1 min
de courant et la terre
Entre chaque borne et les parties métalliques non porteuses de courant
2 200 Vc.a. (1 500 Vc.a.), 50 / 60 Hz pendant 1 min
Résistance aux vibrations Dysfonctionnement 10 à 55 Hz, amplitude double 1,5 mm
Résistance aux chocs Destruction 1 000 m/s2 max.
Dysfonctionnement 300 m/s2
Température ambiante de fonctionnement –10 °C à 80 °C (sans givrage)*4
Humidité ambiante de fonctionnement 35 %à 95 % HR
Poids Environ 255 g (pour WLCA2-N)
*1 Les valeurs sont calculées à une température de fonctionnement de 5 à 35 °C et une humidité de fonctionnement comprise entre 40 et 70 % HR. Veuillez contacter votre revendeur Omron pour plus d’informations sur les autres environnements de fonctionnement.
*2 Durée de vie de 1 000 000 opérations min. pour les modèles à haute sensibilité. 500 000 opérations min. pour les modèles résistants aux intempéries.
*3 Durée de vie de 500 000 opérations min. pour les modèles à haute sensibilité. 500 000 opérations min. pour les modèles résistants aux intempéries.
*4 Pour les modèles à basse température, la plage est comprise entre –40 et 40 °C (sans givrage). Pour les modèles résistants à la chaleur, la plage est comprise entre 5 et 120 °C.
Remarque : 1. Les chiffres ci-dessus correspondent aux valeurs initiales.
2. Les chiffres entre parenthèses relatifs à la rigidité diélectrique concernent les modèles à sur-course haute sensibilité.
Valeurs nominales
Elément Tension nominale (V) Charge non inductive (A) Charge inductive (A)
Charge résistive Lampe Charge inductive Moteur
NF NO NF NO NF NO NF NO Interrupteurs standard c.a. 125 10 3 1,5 10 5 2,5
250 10 2 1 10 3 1,5
500 10 1,5 0,8 3 1,5 0,8
c.c. 8 10 6 3 10 6
14 10 6 3 10 6
30 6 4 3 6 4
125 0,8 0,2 0,2 0,8 0,2
250 0,4 0,1 0,1 0,4 0,1
Interrupteurs haute sensibilité c.a. 125 5 – – –
250 5 – – –
c.c. 125 0,4 – – –
250 0,2 – – –
