> OMRON>Produits discontinués ou bas devis>D4NS-5DF 163386 OMRON 3NC plastique 2-PG13,5
Produit précédent Produit suivant

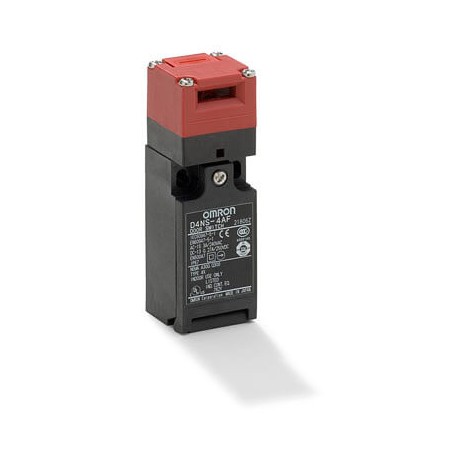

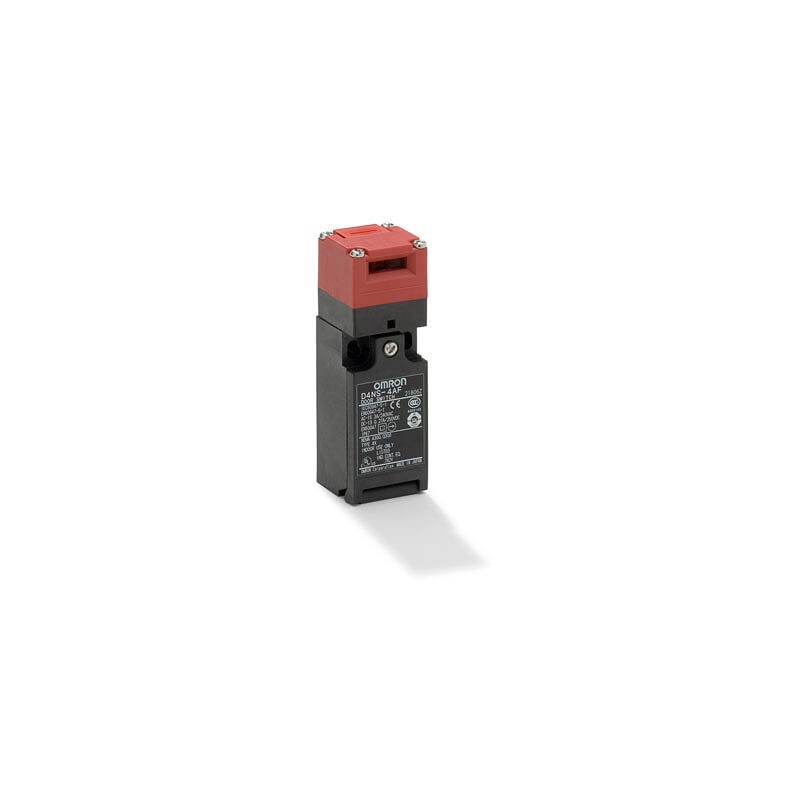

D4NS-5DF 163386 OMRON 3NC plastique 2-PG13,5 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4NS-5DF 163386 OMRON 3NC plastique 2-PG13,5

D4NS-5DF

163386

OMRON

3NC plastique 2-PG13,5

Plus de détails


Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Interrupteur de porte à clé avec boîtier en plastique

La gamme D4NS inclut des modèles à trois contacts avec des formats de contacts 2NF/1NF et 3NF en plus des formats de contacts précédents 1NF/1NO et 2NF. Nous vous proposons également des modèles avec des connecteurs M12 et une ouverture de conduit, notamment M20.

  • Modèles à trois contacts : Contacts 2NF/1NF et 3NF
  • Modèles à deux contacts 1NF/1NO et 2NF
  • Modèles avec connecteur M12
  • Des contacts dorés normalisés fournissent une grande fiabilité des contacts
  • Utilisable avec des charges standard et micro

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
D4NS-5DF 163386 c128_d4ns_safety_door_switch_datasheet_fr.pdf 1 Mbytes D4NS-5DF 163386 c128_d4ns_safety_door_switch_datasheet_fr.pdf
