> >>D4BS-35FS 105947 OMRON Métal 1NF / 1NO 1 / 2-14NPT
Produit précédent Produit suivant

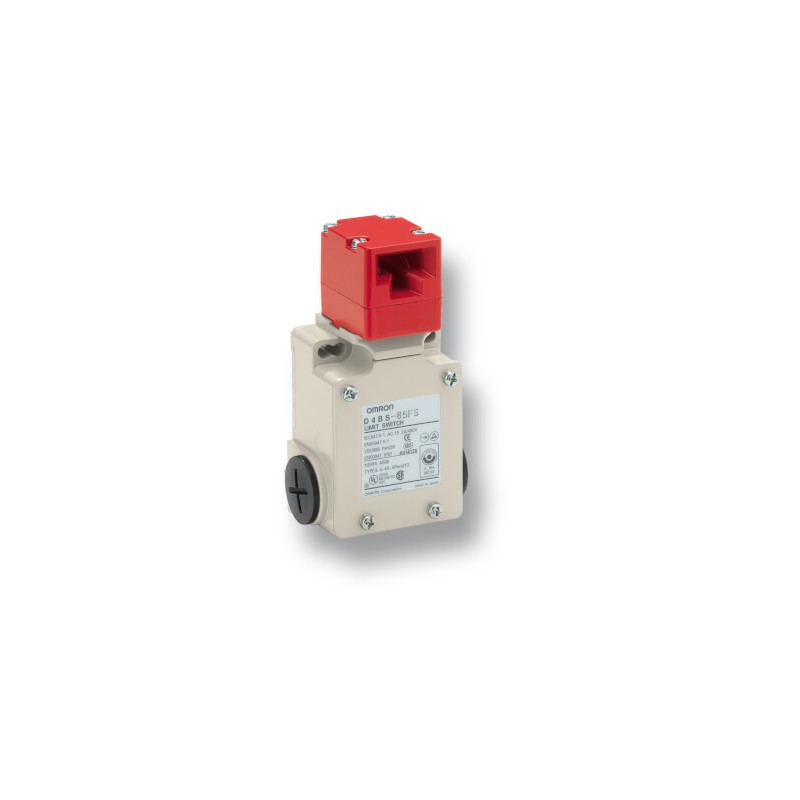

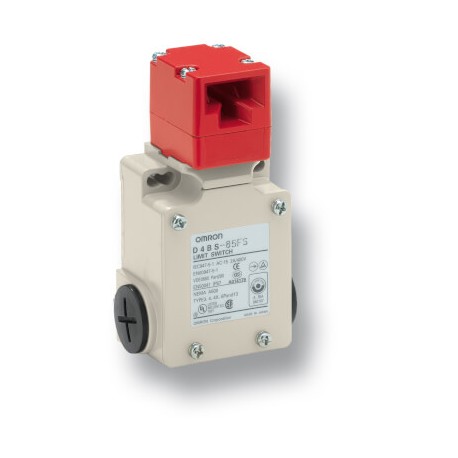

D4BS-35FS 105947 OMRON Métal 1NF / 1NO 1 / 2-14NPT Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4BS-35FS 105947 OMRON Métal 1NF / 1NO 1 / 2-14NPT

D4BS-35FS

105947

OMRON

Disponible Expédition hui

Métal 1NF / 1NO 1 / 2-14NPT

Plus de détails


Produits discontinués ou bas devis

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

Interrupteur de porte de sécurité avec boîtier métallique

La gamme D4BS inclut des modèles à deux contacts avec 1NF/1NO et 2NF dans un boîtier métallique très résistant. 1 ou 3 ouvertures de conduit sont disponibles, notamment M20 ou PG13,5.

  • Boîtier métallique résistant
  • Modèles à deux contacts : 1NF/1NO et 2NF
  • Modèles avec connecteur M12
  • Les contacts sont plaqués or en standard, pour une grande fiabilité des contacts
  • Utilisables avec des charges standard et micro

Ordering information

Switches

Type

Mounting direction

Conduit size

Order code

1NC/1NO (slow-action)

2NC (slow-action)

1-conduit

Front-side mounting

Pg13.5

D4BS-15FS

D4BS-1AFS

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4BS-K1

Vertical mounting


D4BS-K2

Adjustable mounting
(horizontal)


D4BS-K3

Specifications

Degree of protection1

IP67 (EN60947-5-1)

Durability2

Mechanical:1,000,000 operations min.
Electrical:500,000 operations min. (10 A at 250 VAC, resistive load)

Operating speed

0.1 m/s to 0.5 m/s

Operating frequency

30 operations/min max.

Rated frequency

50/60 Hz

Contact gap

2×2 mm min.

Direct opening force3

19.61 N min. (EN60947-5-1)

Direct opening travel3

20 mm min. (EN60947-5-1)

Full stroke

23 mm min.

Conventional enclosed thermal current (Ith)

20 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class I (with ground terminal)

Ambient temperature

Operating:-40 to 80°C (with no icing)

Note:The above values are initial values.

1.Although the switch box is protected from dust, oil, or water penetration, do not use the D4BS in places where dust, oil, water, or chemicals may penetrate through the key hole on the head, otherwise switch damage or malfunctioning may occur.

2.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. Contact your Omron sales representative for more detailed information on other operating environments.

3.These figures are minimum requirements for safe operation.

Datasheet - PDF

▲
Titre: Taille: Type:
D4BS-35FS 105947 c094_d4bs_safety_door_switch_datasheet_fr.pdf 929 Kbytes D4BS-35FS 105947 c094_d4bs_safety_door_switch_datasheet_fr.pdf
