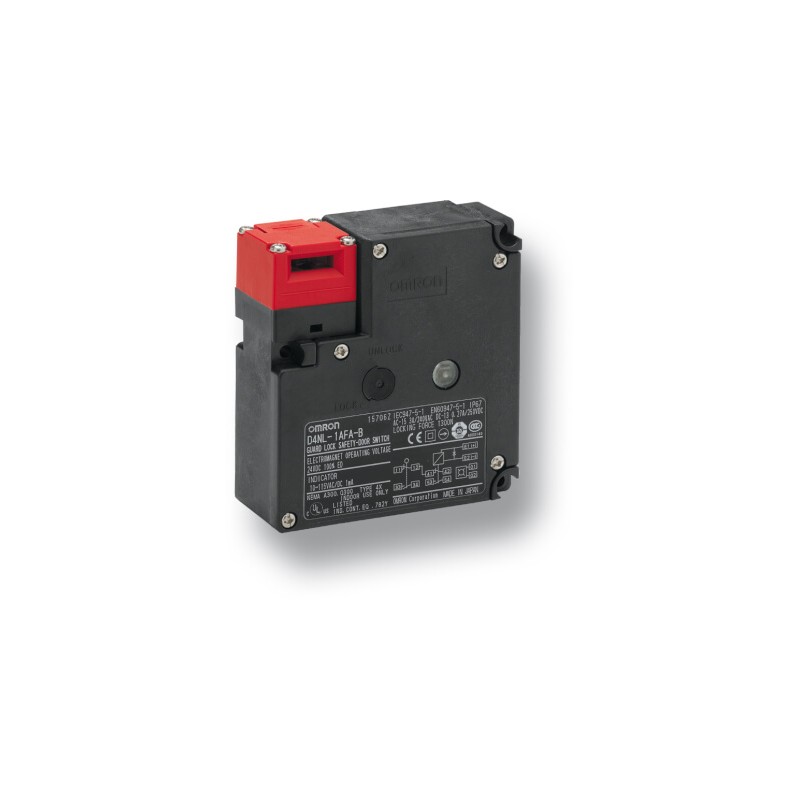

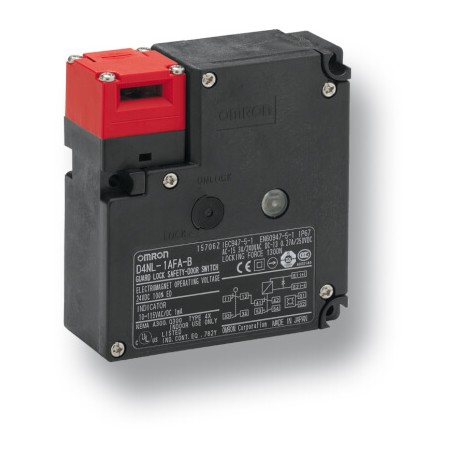

D4NL-4AFC-E 133773 OMRON Mencán Lock / Unlock solen.230Vca 1NF / 1NO + 2NC M20 LED

Référence: D4NL-4AFC-E

Code: 133773

Fabricant: OMRON

Description:

Mencán Lock / Unlock solen.230Vca 1NF / 1NO + 2NC M20 LED

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Interrupteur de porte à verrouillage avec boîtier en plastique

Les interrupteurs de porte de sécurité verrouillable D4NL sont disponibles avec quatre ou cinq contacts intégrés. Verrouillés, ils présentent une force de retenue de clé de 1 300N. La gamme comprend des modèles à verrouillage mécanique/ouverture électromagnétique et vice versa en combinaison avec différents types de conduit, ex. M20.

  • Interrupteur de porte de sécurité avec mécanisme de verrouillage ou de déverrouillage électromagnétique
  • Modèles avec quatre ou cinq contacts intégrés
  • Force de retenue de clé : 1300 N
  • Pour les charges standard et micros
  • Les clés sont compatibles avec le D4GL et le D4NS

Ordering information

Switches (with approved direct opening contacts)

For 110 V and 230 V version ask your local Omron representative

Lock and release types

Contact configuration

Conduit opening

Order code

Mechanical lock
solenoid release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFA-B

1NC/1NO + 2NC

M20

D4NL-4BFA-B

2NC + 1NC/1NO

M20

D4NL-4CFA-B

2NC + 2NC

M20

D4NL-4DFA-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFA-B

2NC/1NO + 2NC

M20

D4NL-4FFA-B

3NC + 1NC/1NO

M20

D4NL-4GFA-B

3NC + 2NC

M20

D4NL-4HFA-B
  • Note•Conduit sizes of G1/2 and Pg 13,5 are also available.
  • •Solenoid: 24 VDC, Orange LED: 10 to 115 VAC/VDC

Lock and release types

Contact configuration

Conduit opening

Order code

Solenoid lock
mechanical
release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFG-B

1NC/1NO + 2NC

M20

D4NL-4BFG-B

2NC + 1NC/1NO

M20

D4NL-4CFG-B

2NC + 2NC

M20

D4NL-4DFG-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFG-B

2NC/1NO + 2NC

M20

D4NL-4FFG-B

3NC + 1NC/1NO

M20

D4NL-4GFG-B

3NC + 2NC

M20

D4NL-4HFG-B

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting

(horizontal)


D4DS-K3

Adjustable mounting

(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Rated frequency

50/60 Hz

Contact gap

2x2 mm min

Direct opening force2

60 N min. (EN60947-5-1)

Direct opening travel2

10 mm min. (EN60947-5-1)

Holding force

1,300 N min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Thermal current (Ith)

10 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class II (double insulation)

Ambient temperature

Operating:-10°C to 55°C (with no icing or condensation)

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

FICHE TECHNIQUE - PDF

Titre
Taille
Type
D4NL-4AFC-E 133773 c126_d4nl_guard_lock_safety_door_switch_datasheet_fr.pdf
2 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
