OMRONCapteurs de proximitéAUTRES CAPTEURS DE PROXIMITÉE2EC-CR5C1 132479 OMRON Les capteurs de proximité, 3h 0.5mm M4 NPN NA

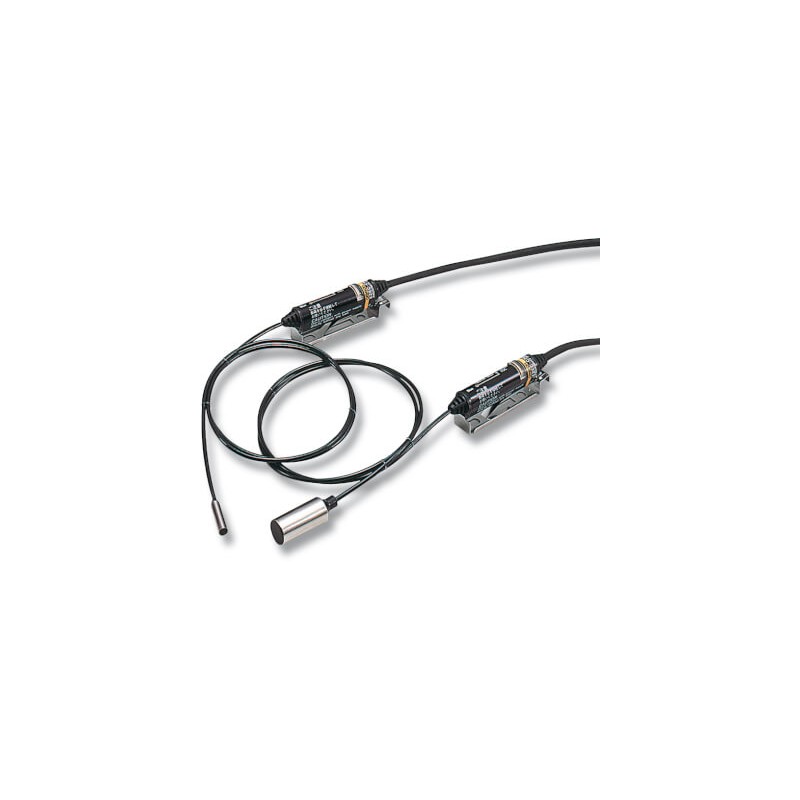

OMRON E2EC-CR5C1 132479 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

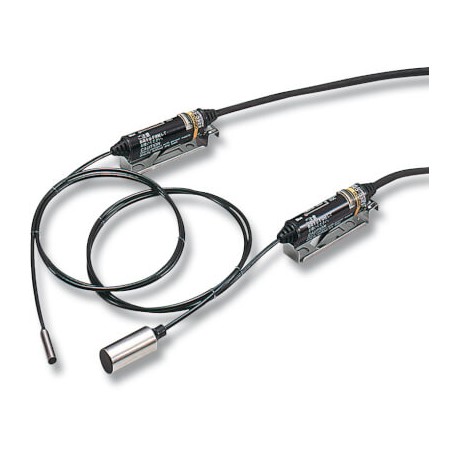

E2EC-CR5C1 132479 OMRON Les capteurs de proximité, 3h 0.5mm M4 NPN NA

Référence: E2EC-CR5C1

Code: 132479

Fabricant: OMRON

Description:

Les capteurs de proximité, 3h 0.5mm M4 NPN NA

Catégories:

  • OMRON > Capteurs de proximité > Autres Capteurs de proximité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

Détecteur ultra compact pour les conditions de montage difficiles avec amplificateur à distance

Pour les détecteurs avec amplificateur intégré, voir µPROX E2E.

  • Tête de capteur de 3 mm de diamètre pour les conditions de montage les plus difficiles
  • Corps M12 ultracourt de 18 mm de long
  • Modèle de boîtier entièrement métallique pour une très haute résistance dans les environnements difficiles

Ordering information

Standard (plastic sensing surface) DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)1

Operation mode NO

Operation mode NC

3-mm dia.

⬛

−

E2EC-CR8D1

E2EC-CR8D2

5.4-mm dia.

E2EC-C1R5D1

E2EC-C1R5D2

8-mm dia.

E2EC-C3D1

E2EC-C3D2

M12

E2EC-X4D1

E2EC-X4D2

High protection (all metal face) DC 3-wire and DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)2

DC 3-wire
Operation mode NO

DC 2-wire
Operation mode NO

8-mm dia.

⬛

−

E2EC-MC2B1

E2EC-MC2D1

E2EC-QC2D1-M1GJ-T3
(fluoroplastic coating)

Specifications

Item

dia. 3

dia. 5.4

dia. 8

M12

E2EC-CR8D_

E2EC-C1R5D_

E2EC-MC

E2EC-QC

E2EC-C3D_

E2EC-X4D_

Sensing distance

0.8 mm±15%

1.5 mm±10%

2 mm±10%

3 mm±10%

4 mm±10%

Response frequency

1.5 kHz

100 Hz

1 kHz

Power supply voltage
(Operating voltage)

12 to 24 VDC (10 to 30 VDC) ripple (p-p): 10% max.

Protective circuits

Surge absorber, short-circuit protection

Ambient temperature

Operating

−25 to 70°C (with no icing or condensation)

Storage

Degree of protection

IEC60529 IP67

Material

Case

Brass

Stainless steel (SUS303)

Brass

Sensing surface

ABS

Stainless steel (SUS303)

ABS
1.Cable length from sensor head to remote amplifier is 0.4 m
2.Cable length from sensor head to remote amplifier is 0.4 m
3.The remote amplifier is equipped with a M12 plug with 30 cm cable. Cable length from sensor head to remote amplifier is 0.5 m
