OMRONTerminaux de dialogue NS8NS8-TV01B-V2 NS080012C NS8TV01BV2 OMRON Série NS TFT de 8,4" Couleur Ethernet (Noir)

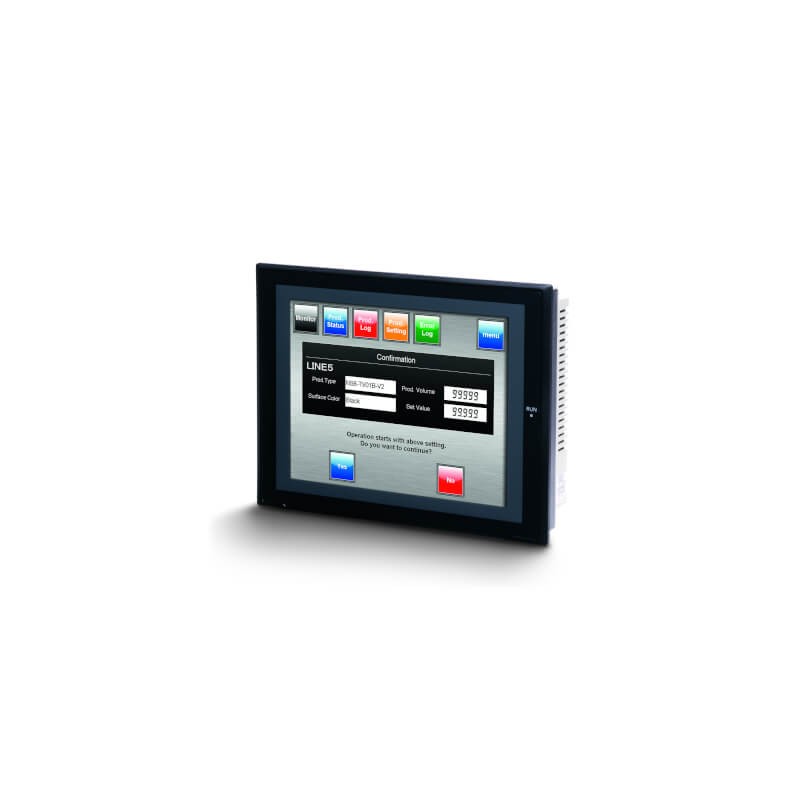

OMRON NS8-TV01B-V2 NS080012C NS8TV01BV2 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

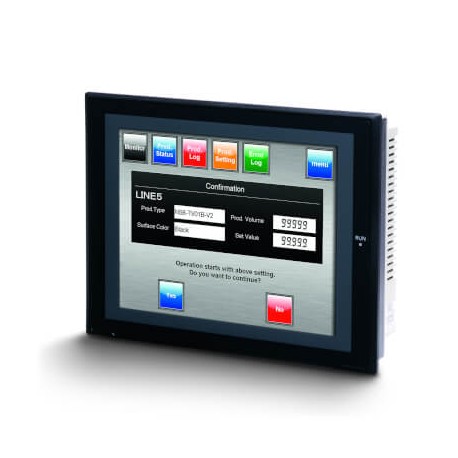

NS8-TV01B-V2 NS080012C NS8TV01BV2 OMRON Série NS TFT de 8,4" Couleur Ethernet (Noir)

Référence: NS8-TV01B-V2

Code: NS080012C

Numéro de catalogue: NS8TV01BV2

Fabricant: OMRON

Description:

Série NS - TFT de 8,4" Couleur Ethernet (Noir)
Série NS - TFT 8.4 » Ethernet Couleur (Noir)
Interface homme-machine avancé. 8,4 inch, 640 x 480 pixels écran TFT avec 32K couleurs. 60MB mémoire interne, 2 ports RS-232C, USB fonction maître/esclave et connexion Ethernet 10Base-T/100Base-T intégrée, boîtier noir
Interface homme-machine avancé. 8,4 inch, 640 x 480 pixels écran TFT avec 32K couleurs. 60MB mémoire interne, 2 ports RS-232C, USB fonction maître/esc

Catégories:

  • Commande industrielle API > Panneau à écran graphique
  • OMRON > Terminaux de dialogue > NS8

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:NA5-9W001B-V1NA579012H

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications

Frame colourBlack
Screen diagonal8.4 inch
Number of pixels, horizontal640
Number of pixels, vertical480
Type of displayTFT
Number of colours of the display32768
Number of Ethernet ports1
Number of RS-232 ports2
Number of RS-422 ports0
Number of RS-485 ports0
Number of USB ports1
Degree of protection (IP), front sideIP65
Width of the front232 mm
Height of the front177 mm
Width of panel cutout220.5 mm
Height of panel cutout165.5 mm
Built-in depth42 mm
Weight2000 g

Accessoires

CJ1W-CIF11Convertisseur de RS-232C vers RS-422/485 pour montage direct sur le port RS-232C du CJ/CS
CP1W-CN221Câble USB, type A mâle vers type B mâle, pour la programmation des séries CP1/CJ2/NJ/NS/NB
HMC-AP001Adaptateur PCMCIA pour cartes de mémoire HMC-EF***
HMC-EF183Carte mémoire pour apis cj, cs et ihm ns, mémoire flash 128mb
HMC-EF283Carte mémoire pour apis cj, cs et ihm ns, mémoire flash 256mb
HMC-EF583Carte mémoire pour APIs CJ, CS et IHM NS, mémoire flash 512MB
NS-AL002Convertisseur RS-232C vers 422/485 pour montage direct sur le port RS-232C du NS
NS7-KBA04Feuille anti-réflection pour NS7 et NS8, jeu de 5 feuilles
NS7-KBA05NFeuille de protection pour NS7 et NS8 (couvre toute la face frontale), jeu de 5 feuilles
XW2Z-200TCâble 2 m avec 2 connecteurs 9 broches entre ports API RS-232C ou entre port RS-232C d'API et d'interface homme-machine
XW2Z-500TCâble 5 m avec 2 connecteurs 9 broches entre ports API RS-232C ou entre port RS-232C d'API et d'interface homme-machine

ETIM for 209579 Commande industrielle API (EC001412)

Nom de la caractéristiqueFinition de l'écran (EF008244)
Valeur de la caractéristiqueTFT
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueTechnologie tactile (EF010884)
Valeur de la caractéristiqueContact résistif
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueReprésentation des valeurs de processus (sortie) possible (EF003111)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec interfaces logicielles (EF003121)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec écran couleur (EF003097)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec système de message (tampon et acquittement inclus) (EF003110)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSortie d'impression disponible (EF003115)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants logiciels supplémentaires, chargeables (EF003117)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe III (EF017627)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe II (EF017625)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec recettes (EF003113)
Valeur de la caractéristiqueOui
Nom de la caractéristiquecertifié pour zone à risque UL classe I (EF017622)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec clavier numérique (EF003105)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec clavier alphabétique (EF003106)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe F (poussière carbonée) (EF017638)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe E (poussière de métal) (EF017637)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur de processus par défaut (entrée) possible (EF003112)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe A (acétylène) (EF017632)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL division 2 (EF017629)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage de messages (EF003109)
Valeur de la caractéristiqueOui
Nom de la caractéristiquecertifié pour zone à risque UL division 1 (EF017628)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe D (propane) (EF017636)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe C (éthylène) (EF017635)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe B (hydrogène) (EF017633)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur de l'avant (EF003652)
Valeur de la caractéristique177 mm
Nom de la caractéristiqueLargeur de l'avant (EF003651)
Valeur de la caractéristique232 mm
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de pixels, vertical (EF003100)
Valeur de la caractéristique480
Nom de la caractéristiqueNombre de touches à LED (EF009259)
Valeur de la caractéristique10
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique42 mm
Nom de la caractéristiqueNombre de touches système (EF009260)
Valeur de la caractéristique10
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueMémoire projet/mémoire utilisateur utiles (EF003108)
Valeur de la caractéristique61440 kByte
Nom de la caractéristiqueNombre de couleurs de l'écran (EF003098)
Valeur de la caractéristique32768
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de touches de fonction, programmable (EF003103)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de langues en ligne (EF003116)
Valeur de la caractéristique16
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de niveaux de protection par mot de passe (EF003114)
Valeur de la caractéristique5
Nom de la caractéristiqueNombre de pixels, horizontal (EF003099)
Valeur de la caractéristique640
Nom de la caractéristiqueDiagonale de l'écran (EF002032)
Valeur de la caractéristique8.4 inch
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique0 °C
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
NS8-TV01B-V2 NS8TV01BV2 NS080012C FR_NS12-TS00-V2.pdf
4 Mbytes
NS8-TV01B-V2 NS8TV01BV2 NS080012C v085_ns_series_host_connection_manual_connection_guide_en.pdf
435 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
