OMRONProduits discontinués ou bas devisNS5-MQ10-V2 250148 OMRON LCD 5.7 "teintes monochromes gris 16

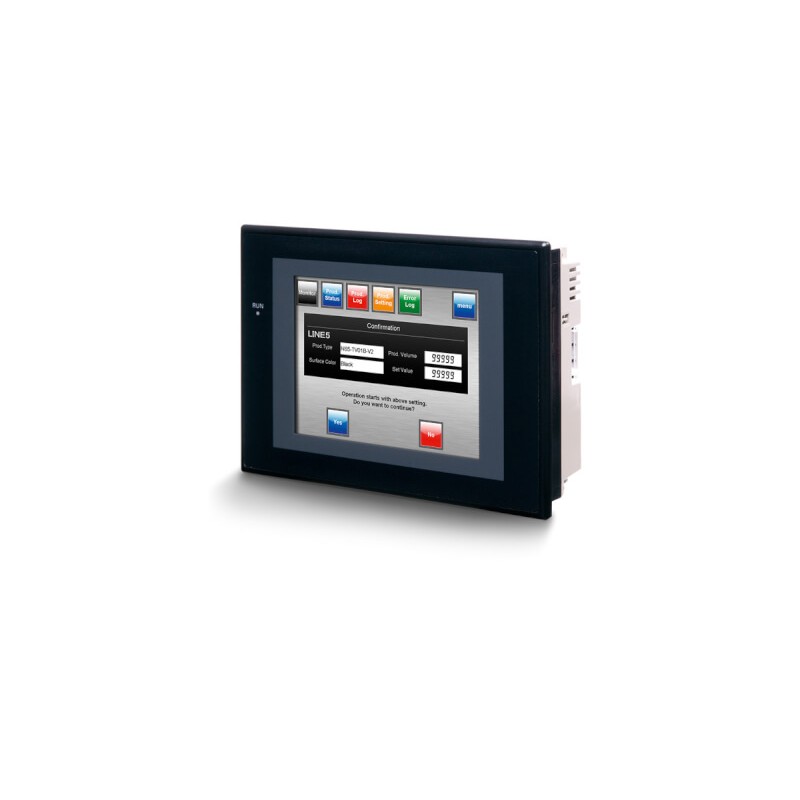

OMRON NS5-MQ10-V2 250148 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

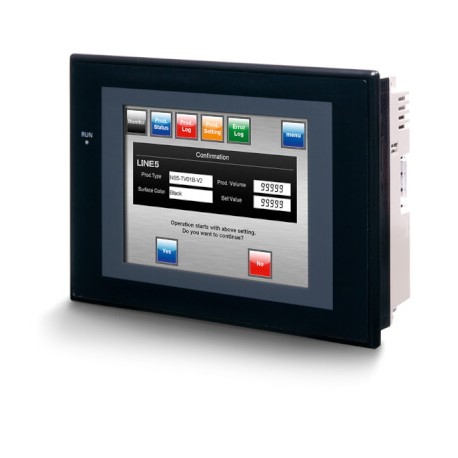

NS5-MQ10-V2 250148 OMRON LCD 5.7 "teintes monochromes gris 16

Référence: NS5-MQ10-V2

Code: 250148

Fabricant: OMRON

Description:

LCD 5.7 "teintes monochromes gris 16

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

Écran TFT 5,7 pouces

La plus petite des IHM NS est disponible en deux degrés de luminosité. Les deux modèles sont équipés d'un écran TFT tactile aux couleurs vives. Elle est dotée d'un connecteur USB permettant de télécharger des projets et de communiquer via Ethernet. Le NS a pour grand avantage de vous faire gagner du temps lors de la configuration, de la mise en service et de la maintenance de votre machine, grâce à l'utilisation des Smart Active Parts uniques d'Omron. Les Smart Active Parts sont des composants logiciels graphiques préprogrammés et pré testés qui contiennent un code de communication intégré. Ils permettent de créer une application IHM en toute simplicité, à l'aide de la fonction " glisser-déplacer ".

  • Lisibilité parfaite et basculement rapide entre les écrans
  • Durée de vie extrêmement longue du rétro-éclairage (jusqu'à 75 000 heures)
  • Prise en charge de toutes les langues européennes, asiatiques et cyrilliques
  • Enregistrement facile des données sur compact flash
  • Mémoire importante (60 Mo)

Smart Active Parts

smart active parts sol

Le NS a pour grand avantage de vous faire gagner du temps lors de la configuration, de la mise en service et de la maintenance de votre machine, grâce à l’utilisation des Smart Active Parts (SAP) d'Omron. Les Smart Active Parts sont des composants logiciels graphiques préprogrammés et pré testés qui contiennent un code de communication intégré. Ils permettent de créer une application IHM en toute simplicité, à l'aide de la fonction "glisser-déplacer".

Ordering information

Type

Order Code

NS5-TQ

TFT, 5.7'', 320×240 pixels

no Ethernet

Black

NS5-TQ10B-V2

Ivory

NS5-TQ10-V2

with Ethernet

Black

NS5-TQ11B-V2

Ivory

NS5-TQ11-V2

NS5-SQ

TFT, 5.7'', 320×240 pixels

no Ethernet

Black

NS5-SQ10B-V2

Ivory

NS5-SQ10-V2

with Ethernet

Black

NS5-SQ11B-V2

Ivory

NS5-SQ11-V2

Note:For the accessories, please refer to

Specifications

Item

NS5-TQ

NS5-SQ

Display type

5.7 inch High luminance color TFT

5.7 inch color TFT

Display resolution

340×240 (QVGA)

Number of colors

256 (32.768 for image data)

Backlight

LED

Backlight lifetime

Min. 75000 hours

View angle

Left/right ±80°, Top 80°, Bottom 60°

Touch panel

Matrix resistive touch

Number of functional keys

–

Dimensions in mm (H×W×D)

142×195×54

Weight

1.0 kg max.

Screen data capacity

60 MB

Internal memory

Bit memory: 32,767 bits, Word memory: 32,767 words, Retentative memory: 8,192 bits and 8,192 words.

Memory card interface

1 slot ATA Compact Flash card

Printer connection

PictBridge support

Serial (COM1)

1×RS-232

Serial (COM2)

1×RS-232

USB Slave

For programming & printing

Ethernet

IEEE 802.3u 10Base-T/100Base-TX

Expansion module

–

Line voltage

24 VDC ±15%

Power consumption

15 W max.

Battery

CJ1W-BAT01

Battery lifetime

5 years (at 25°C)

Enclosure rating (front side)

IP65F (equivalent to NEMA4)

Obtained standards

UL 1604 Class 1 Diff. 2, cUL, CE, Lloyds, DNV

Operating environment

No corrosive gases

Noise immunity

Conforms to IEC61000-4-4, 2 KV (power lines)

Ambient operating temperature

0 to 50°C1

Ambient operating humidity

35% to 85% (0 to 40°C) with no condensation, 35% to 60% (40 to 50°C) with no condensation

1.See manual for details.
