OMRONTerminaux de dialogue NS10NS10-TV00-V2 NS100009M NS10TV00V2 OMRON Série NS TFT 10.4" de Couleur (Beige)

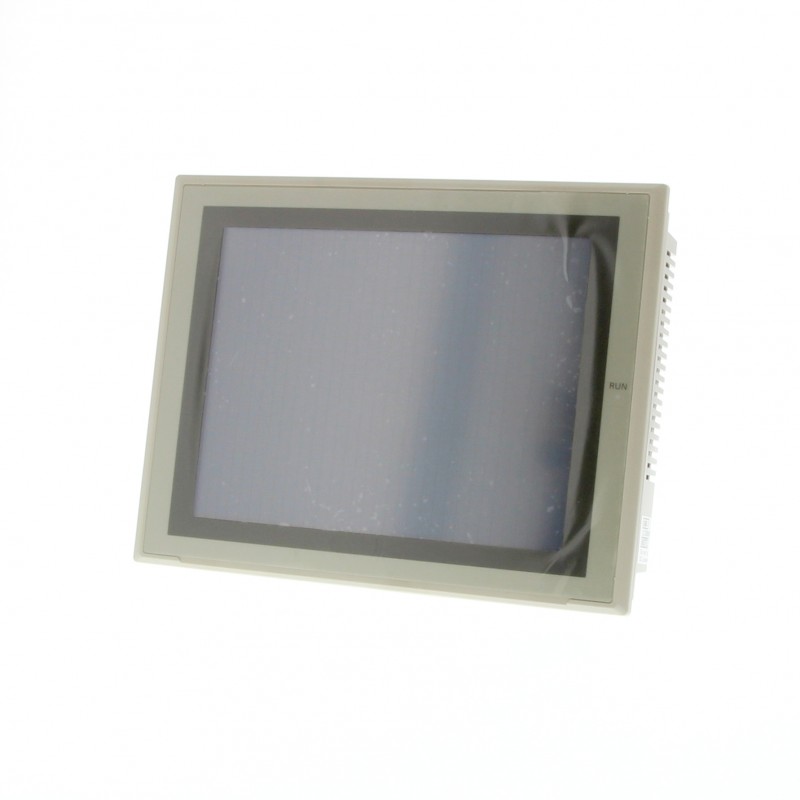

OMRON NS10-TV00-V2 NS100009M NS10TV00V2 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

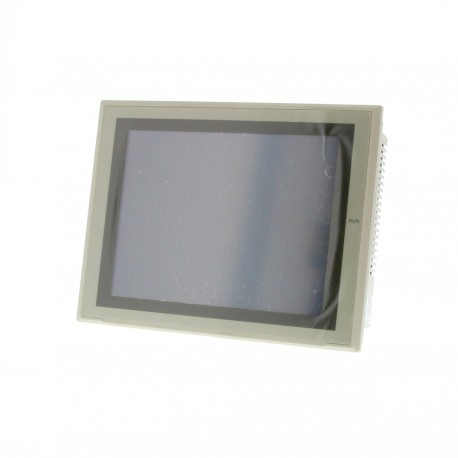

NS10-TV00-V2 NS100009M NS10TV00V2 OMRON Série NS TFT 10.4" de Couleur (Beige)

Référence: NS10-TV00-V2

Code: NS100009M

Numéro de catalogue: NS10TV00V2

Fabricant: OMRON

Description:

Série NS - TFT 10.4" de Couleur (Beige)
Série NS - TFT 10.4 » Couleur (Beige)
Interface homme-machine avancé. 10,4 inch, 640 x 480 pixels écran TFT avec 32K couleurs. 60MB mémoire interne, 2 ports RS-232C et USB fonction maître/esclave

Catégories:

  • Commande industrielle API > Panneau à écran graphique
  • OMRON > Terminaux de dialogue > NS10

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications

Frame colourBeige
Screen diagonal10.4 inch
Number of pixels, horizontal640
Number of pixels, vertical480
Type of displayTFT
Number of colours of the display32768
Number of Ethernet ports0
Number of RS-232 ports2
Number of RS-422 ports0
Number of RS-485 ports0
Number of USB ports1
Degree of protection (IP), front sideIP65
Width of the front323 mm
Height of the front241 mm
Width of panel cutout302 mm
Height of panel cutout228 mm
Built-in depth42 mm
Weight2300 g

Accessoires

CJ1W-CIF11Convertisseur de RS-232C vers RS-422/485 pour montage direct sur le port RS-232C du CJ/CS
CP1W-CN221Câble USB, type A mâle vers type B mâle, pour la programmation des séries CP1/CJ2/NJ/NS/NB
HMC-AP001Adaptateur PCMCIA pour cartes de mémoire HMC-EF***
HMC-EF183Carte mémoire pour apis cj, cs et ihm ns, mémoire flash 128mb
HMC-EF283Carte mémoire pour apis cj, cs et ihm ns, mémoire flash 256mb
HMC-EF583Carte mémoire pour APIs CJ, CS et IHM NS, mémoire flash 512MB
NS-AL002Convertisseur RS-232C vers 422/485 pour montage direct sur le port RS-232C du NS
NS12-KBA04Feuille anti-réflection pour NS10 et NS12, jeu de 5 feuilles
NS12-KBA05NFeuille de protection transparente pour NS10 et NS12 (couvre toute la face frontale), jeu de 5 feuilles
XW2Z-200TCâble 2 m avec 2 connecteurs 9 broches entre ports API RS-232C ou entre port RS-232C d'API et d'interface homme-machine
XW2Z-500TCâble 5 m avec 2 connecteurs 9 broches entre ports API RS-232C ou entre port RS-232C d'API et d'interface homme-machine

ETIM for 209580 Commande industrielle API (EC001412)

Nom de la caractéristiqueFinition de l'écran (EF008244)
Valeur de la caractéristiqueTFT
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueTechnologie tactile (EF010884)
Valeur de la caractéristiqueContact résistif
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueReprésentation des valeurs de processus (sortie) possible (EF003111)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec interfaces logicielles (EF003121)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec écran couleur (EF003097)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec système de message (tampon et acquittement inclus) (EF003110)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie d'impression disponible (EF003115)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants logiciels supplémentaires, chargeables (EF003117)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec recettes (EF003113)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec clavier numérique (EF003105)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec clavier alphabétique (EF003106)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur de processus par défaut (entrée) possible (EF003112)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage de messages (EF003109)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur de l'avant (EF003652)
Valeur de la caractéristique241 mm
Nom de la caractéristiqueLargeur de l'avant (EF003651)
Valeur de la caractéristique323 mm
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de pixels, vertical (EF003100)
Valeur de la caractéristique480
Nom de la caractéristiqueNombre de touches à LED (EF009259)
Valeur de la caractéristique10
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique42 mm
Nom de la caractéristiqueNombre de touches système (EF009260)
Valeur de la caractéristique10
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueMémoire projet/mémoire utilisateur utiles (EF003108)
Valeur de la caractéristique61440 kByte
Nom de la caractéristiqueNombre de couleurs de l'écran (EF003098)
Valeur de la caractéristique32768
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de touches de fonction, programmable (EF003103)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de langues en ligne (EF003116)
Valeur de la caractéristique16
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de niveaux de protection par mot de passe (EF003114)
Valeur de la caractéristique5
Nom de la caractéristiqueNombre de pixels, horizontal (EF003099)
Valeur de la caractéristique640
Nom de la caractéristiqueDiagonale de l'écran (EF002032)
Valeur de la caractéristique10.4 inch
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique0 °C
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V
