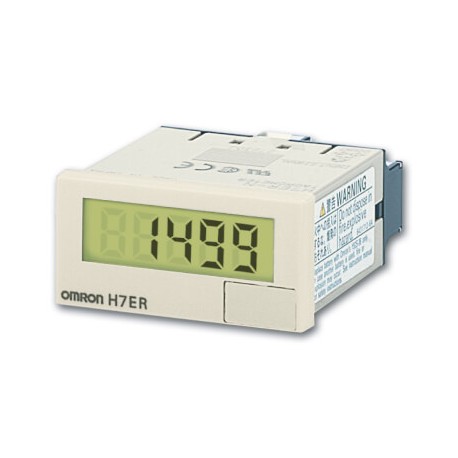

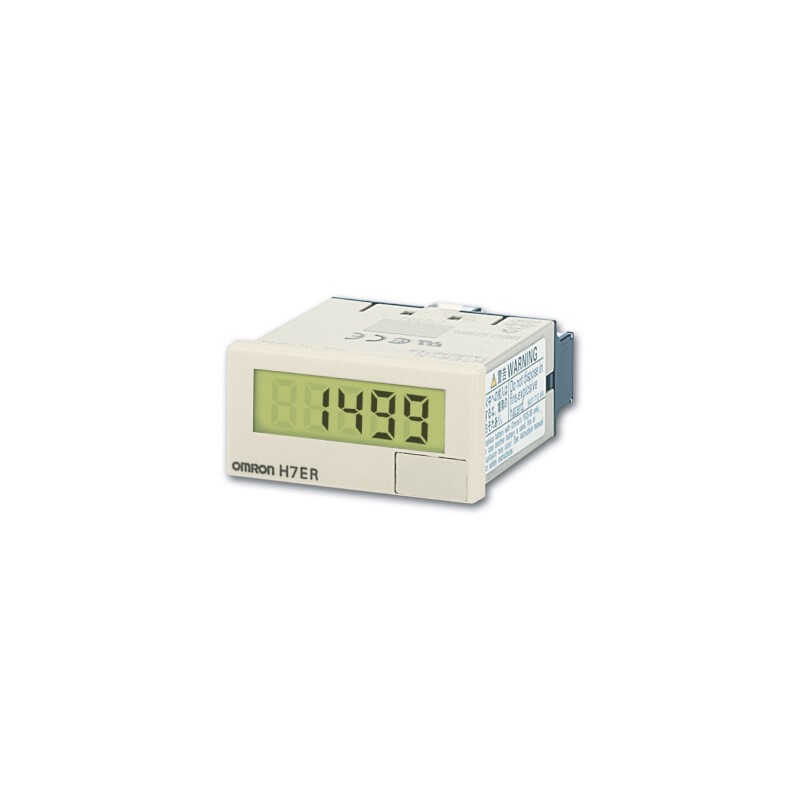

OMRON H7ER-N-B H7E 8011C H7ERNBOMI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

H7ER-N-B H7E 8011C H7ERNBOMI OMRON LCD Noir Ent. sans tension

Référence: H7ER-N-B

Code: H7E 8011C

Numéro de catalogue: H7ERNBOMI

Fabricant: OMRON

Description:

LCD Noir Ent. sans tension
LCD noir Ent. Pas de tension
48x24 mm, LCD 4 chiffres, noir, 1.000 tps (1 imp./tour) / 1000 tpm (60 imp./tour), batterie incluse, entrée NPN/contact, bornes à visser

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Compte-tours encastré
  • OMRON > Compteurs > H7EC/R/T

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 1.052,43 €

Prix unitaire: 105,2435 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques

Auto-alimenté tachymètre

Le H7E série est disponible avec grand écran avec 8.6 mm hauteur des caractères. Il comprend des modèles avec rétro-éclairage pour une meilleure visibilité dans les endroits sombres. Le H7E famille comprend le total des compteurs, compteurs de temps, tachymètres et les PCB-monté compteurs.

  • H 24 x l 48 x p 53.5 mm
  • 5 chiffres, 8.6 mm hauteur des caractères
  • Le noir ou le gris clair du logement
  • Double affichage de la révolution

Informations pour la commande

D'entrée de comptage

Affichage

La couleur du corps

Max. les révolutions de l'affiche (applicable encodeur résolution)Un

Code de commande

Pas de tension à l'entrée

LCD à 7 segments

Gris clair

1 000 s-1 (1 impulsion/rév.)

De 1 000 min-1 (60 impulsions/tour)

H7ER-N

PNP/NPN universelle
DC tension d'entrée

LCD à 7 segments

Gris clair

1 000 s-1 (1 impulsion/rév.)

De 1 000 min-1 (60 impulsions/tour)

H7ER-NV

De 1 000.0 s-1 (10 impulsions/rev)

De 1 000.0 min-1 (600 impulsion/rev) <->

10 000 min-1 (60 impulsions/tr) (commutable)

H7ER-NV1

7 segments LCD avec rétro-éclairage

Noir

1 000 s-1 (1 impulsion/rév.)

De 1 000 min-1 (60 impulsions/tour)

H7ER-NV-BH

Spécifications

Article

H7ER-NV1-_

H7ER-NV-_

H7ER-N-_

Mode de fonctionnement

Type

La méthode de montage

Montage affleurant

Connexions externes

Bornes à vis, wire-wrap bornes

Affichage

LCD à 7 segments avec ou sans rétro-éclairage, la suppression des zéros (hauteur des caractères: 8.6 mm)

Nombre de chiffres

Cinq

Quatre

Max. les révolutions de l'affiche

De 1 000.0 s-1(lors de la résolution d'encodeur
de 10 impulsions/rev est utilisé)
De 1 000.0 min-1(lors de l'encodeur résolution de 600 impulsion/rev est utilisé)
<-> 10 000 min-1(lors de la résolution d'encodeur de 60 impulsions/rev est utilisé)
(commutable par interrupteur)

1 000 s-1(lors de l'encodeur résolution de 1 impulsion/rev est utilisé)
De 1 000 min-1(lors de la résolution d'encodeur de 60 impulsions/rev est utilisé)

Pièce jointe

Imperméable à l'eau emballage, rincer le support de montage, la révolution de l'unité des étiquettes

La tension d'alimentation

Rétro-éclairage modèle: 24 VDC (0,3 W max.) (pour rétro-éclairage allumé)
Pas de rétro-éclairage modèle: Pas nécessaire (alimenté par batterie intégrée)

Pas nécessaire (alimenté par batterie intégrée)

D'entrée de comptage

Haut (logique) niveau: 4,5 à 30 VDC
Bas (logique) niveau: 0 à 2 VDC
(Impédance d'entrée: Env. 4.7 kΩ)

Pas de tension d'entrée
Maximum impédance de court-circuit:
10 kΩ max.
Court-circuit de tension résiduelle: 0,5 V max.
Minimum ouvert impédance: 750 kΩ min.

Max. vitesse de comptage

10 kHz

1 kHz

Minimale du signal de largeur

10 kHz: 0.05 ms, 1 kHz: 0,5 ms

Température ambiante

Fonctionnement: -10 à 55°C (sans condensation ou au givrage), stockage: -25 à 65°C (sans condensation ou au givrage)

Degré de protection

Panneau avant: IP66, NEMA4, imperméable à l'eau emballage, le bloc de bornes: IP20

Vie de la batterie (référence)

7 ans min. avec d'entrée continu à 25°C (pile au lithium)

Taille en mm (H×l×p)

24×48×53.5


1.Il existe d'autres modèles disponibles sur demande. Veuillez contacter votre représentant Omron pour demande spéciale.

ETIM for 672666 Appareillage modulaire monté en face avant d'enveloppe (EC002294)

Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueEncastré
Nom de la caractéristiqueSystème de mesure (EF005015)
Valeur de la caractéristiqueNumérique
Nom de la caractéristiqueÉclairage d'échelle (EF006179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2.75
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique48 mm
Nom de la caractéristiqueClasse de précision (EF001532)
Valeur de la caractéristique9999
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique24 mm
Nom de la caractéristiquePlage de mesure (EF001836)
Valeur de la caractéristique0 1/min
