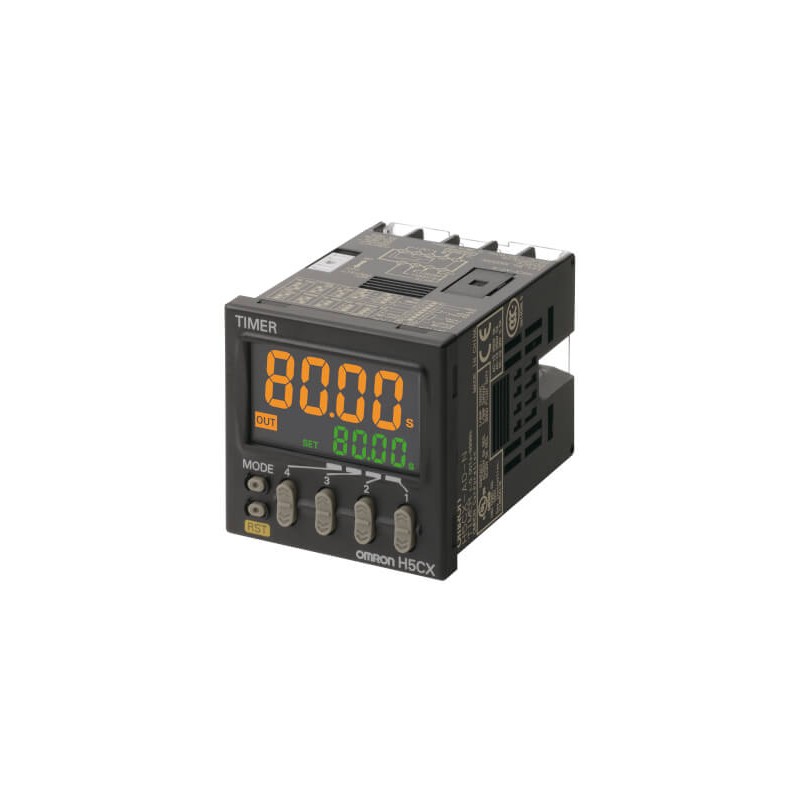

OMRON H5CX-L8S-N H5CX6009R H5CXL8SNOMI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

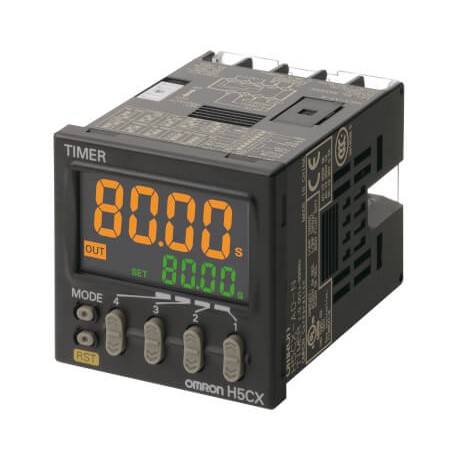

H5CX-L8S-N H5CX6009R H5CXL8SNOMI OMRON Transistor de sortie de Base 12-24 vcc/Vca Octal

Référence: H5CX-L8S-N

Code: H5CX6009R

Numéro de catalogue: H5CXL8SNOMI

Fabricant: OMRON

Description:

Transistor de sortie de Base 12-24 vcc/Vca Octal
Sortie transistor de base 12-24Vdc/Vac Octal
48x48 mm, multiplage, multifonction, signalement visuel programmable avec choix entre rouge/orange/vert, 100-240 Vc.a., entrée: contact, sortie: trans

Catégories:

  • Relais > Relais temporisé
  • OMRON > Minuteries > H5CX

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

La minuterie standard numérique la plus complète du marché

La H5CX vous offre la gamme de produits la plus complète actuellement sur le marché. Conçues à partir d'études approfondies auprès de la clientèle, ces nouvelles minuteries possèdent les fonctions à valeur ajoutée attendues et appréciées par les utilisateurs.

  • H 48 x L 48 x P 59 à 78 mm
  • Affichage à trois couleurs : rouge, vert et orange
  • Modèles à sorties contact instantanées
  • De 0,001 s à 9 999 h, 10 plages
  • Entrée NPN, PNP et contact

Ordering information

Output type

Supply voltage

Functions

External connection

Size in mm (H×W×D)

Inputs

Order code

Contact output

100 to 240 VAC

A:Signal ON-delay
A-1:Signal ON-delay 2
A-2:Power ON-delay 1
A-3:Power ON-delay 2
b:Repeat cycle 1
b-1:Repeat cycle 2
d:Signal OFF-delay
E:Interval
F:Cumulative
Z:ON/OFF-duty adjustable flicker

toff:Twin timer OFF start
ton:Twin timer ON start

Screw terminals

48×48×84

Signal, Reset, Gate (NPN/PNP inputs)

H5CX-A-N

12 to 24 VDC/24 VAC

48×48×65

H5CX-AD-N

Transistor output

100 to 240 VAC

48×48×84

H5CX-AS-N

12 to 24 VDC/24 VAC

48×48×65

H5CX-ASD-N

Contact output

100 to 240 VAC

11-pin socket

48×48×69.7

Signal, Reset, Gate (NPN/PNP inputs)1

H5CX-A11-N

12 to 24 VDC/24 VAC

H5CX-A11D-N

Transistor output

12 to 24 VDC/24 VAC

H5CX-A11SD-N

Contact output

100 to 240 VAC

8-pin socket

48×48×69.7

Signal, Reset (NPN inputs)1

H5CX-L8-N

12 to 24 VDC/24 VAC

H5CX-L8D-N

Transistor output

12 to 24 VDC/24 VAC

H5CX-L8SD-N

Contact output

Models with instantaneous contact outputs

100 to 240 VAC

A-2:Power ON-delay 1
b:Repeat cycle 1
E:Interval
Z:ON/OFF-duty adjustable flicker

toff:Twin timer OFF start 1
ton:Twin timer ON start 1

−

H5CX-L8E-N

12 to 24 VDC/24 VAC

H5CX-L8ED-N

Transistor output

12 to 24 VDC

A:Signal ON-delay 1
F:Cumulative

Screw terminals

48×48×65

Signal, Reset, Gate (NPN/PNP inputs)

H5CX-BWSD-N

Accessories

Name

Order code

Flush-mounting adapter

Y92F-30

Waterproof packing

Y92S-29

Front-connecting socket

8-pin, finger safe type

P2CF-08-E

11-pin, finger safe type

P2CF-11-E

Back-connecting socket

8-pin

P3G-08

11-pin

P3GA-11

Hard cover

Y92A-48

Soft cover

Y92A-48F1

Front panels
(4-digit models)

Light gray

Y92P-CXT4G

White

Y92P-CXT4S

Specifications

Item

H5CX-A_

H5CX-A11_

H5CX-L8_

Display

7-segment, negative transmissive LCD

Present value: 12 mm high characters

red, orange or green (programmable)

red

Set value: 6 mm high characters, green

Digits

4 digits

Total time range

0.001 s to 9,999 h (configurable)

Timer mode

Elapsed time (Up), remaining time (Down) (selectable)

Input signals

Signal, reset, gate

Signal, reset

Key protection

Yes

Memory backup

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient temperature

Operating: −10 to 55°C (no icing or condensation), side-by-side mounting: −10 to 50°C

Case color

Black (N1.5)


1.There are other models available on request. Please contact your Omron representative for special request.

ETIM for 668589 Relais (EC001439)

Nom de la caractéristiqueindice de protection (RT) selon IEC 61810-7 (EF016748)
Valeur de la caractéristiqueRT I
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFonction retardement du déclenchement (EF003401)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueUniquement adapté pour commande à distance (EF003362)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties, commutable, retardées/non retardées (EF006988)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction formation d'impulsion (EF003403)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction étoile/triangle (EF003380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction glissant à l'enclenchement (EF003378)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec pause, variable (EF003365)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec impulsion, temps fixe (EF003364)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction retardée à l'enclenchement (EF003374)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec sortie de semiconducteur (EF003373)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction à contact fugitif (EF003402)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction clignotement avec pause, temps fixe (EF003363)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage en façade (EF020288)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec impulsion, variable (EF003366)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEnfichable sur un contacteur (EF006952)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande à distance possible (EF003361)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, retardées, contact à fermeture (EF006839)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact à fermeture (EF006836)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact inverseur (EF006840)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties, retardées, contact à ouverture (EF006838)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact inverseur (EF006837)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique48 mm
Nom de la caractéristiqueNombre de sorties, non retardées, contact à ouverture (EF006835)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique48 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique84.8 mm
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique100 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique100 V
Nom de la caractéristiquePlage temporelle (EF003384)
Valeur de la caractéristique0.1 s
