OMRONMinuteries H3DSH3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI OMRON 17,5 mm DIN Multi-fonction

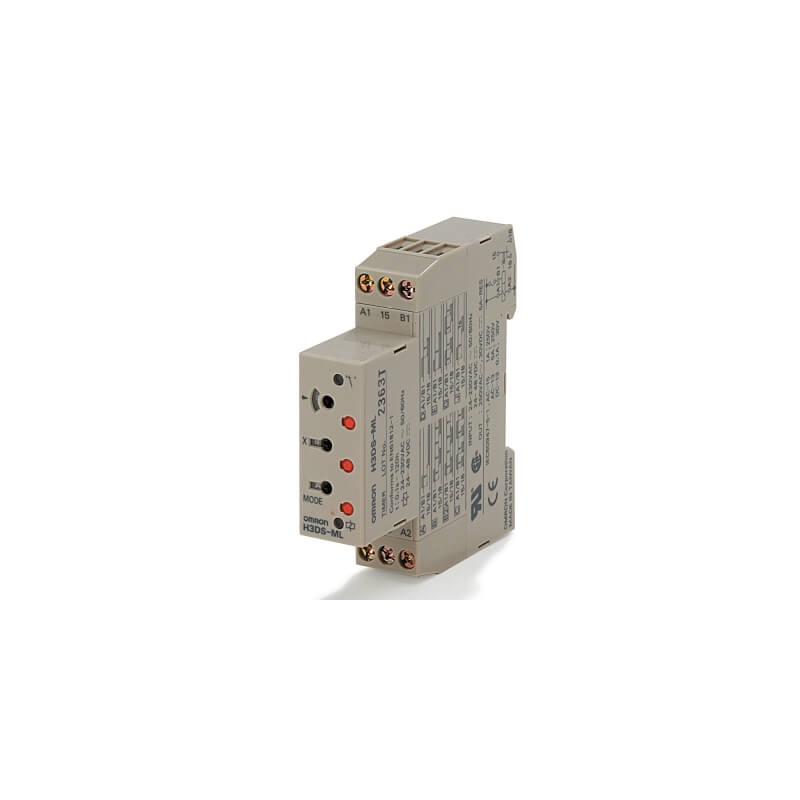

OMRON H3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

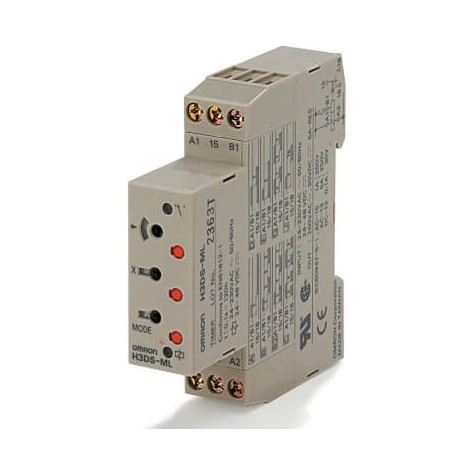

H3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI OMRON 17,5 mm DIN Multi-fonction

Référence: H3DS-ML AC/DC

Code: H3DS8011F

Numéro de catalogue: H3DSMLACDCOMI

Fabricant: OMRON

Description:

17,5 mm DIN Multi-fonction
17,5 mm DIN multifonction
17,5 mm, multiplage, 8 fonctions, smartlock, multitension 24-230 Vc.a./24-48 Vc.c., 1 x temporisé, 5 A, bornes à visser

Catégories:

  • Relais > Relais temporisé
  • OMRON > Minuteries > H3DS

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 50,81 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications

TypeAnalog
Installation typeDIN rail
FunctionsMulti-functional
Size17.5 mm
Terminal typeScrew
Operating modeFlicker OFF Start (Power ON Start), Flicker OFF Start (Signal Start), Flicker ON Start (Power ON Start), Flicker ON Start (Signal Start), Interval (Power ON Start), Interval (Signal Start), ON Delay (Power ON Start), ON Delay (Signal Start), One-shot Output (Power ON Start), One-shot Output (Signal Start), Signal ON/OFF Delay
Output typeRelay
Contact descriptionSPDT
Time range0.1 s - 120 h
Supply voltage AC24-230 V
Supply voltage DC24-48 V

Accessoires

Y92S-38Clé Smartlock

ETIM for 670946 Relais (EC001439)

Nom de la caractéristiqueindice de protection (RT) selon IEC 61810-7 (EF016748)
Valeur de la caractéristiqueRT I
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFonction retardement du déclenchement (EF003401)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueUniquement adapté pour commande à distance (EF003362)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSorties, commutable, retardées/non retardées (EF006988)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction formation d'impulsion (EF003403)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction étoile/triangle (EF003380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction glissant à l'enclenchement (EF003378)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec pause, variable (EF003365)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec impulsion, temps fixe (EF003364)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction retardée à l'enclenchement (EF003374)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec sortie de semiconducteur (EF003373)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction à contact fugitif (EF003402)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction clignotement avec pause, temps fixe (EF003363)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage en façade (EF020288)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction cadencée avec impulsion, variable (EF003366)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEnfichable sur un contacteur (EF006952)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande à distance possible (EF003361)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, retardées, contact à fermeture (EF006839)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact à fermeture (EF006836)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact inverseur (EF006840)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties, retardées, contact à ouverture (EF006838)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact inverseur (EF006837)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.5 mm
Nom de la caractéristiqueNombre de sorties, non retardées, contact à ouverture (EF006835)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique79 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique100 mm
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique5 A
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique24 V
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique24 V
Nom de la caractéristiquePlage temporelle (EF003384)
Valeur de la caractéristique0.1 s
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique24 V
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique0 V
