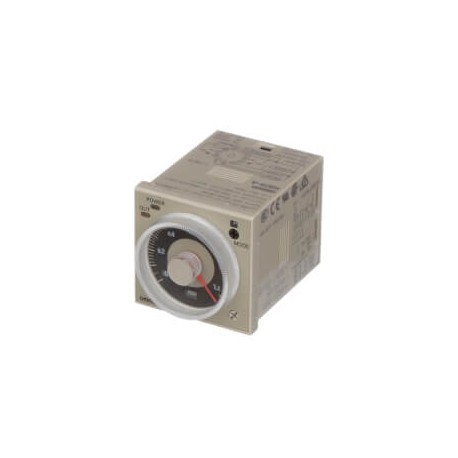

H3CR-AS AC24-48/DC12-48 H3CR8094G 667962 OMRON DPDT multifonction 11 broches Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

H3CR-AS AC24-48/DC12-48 H3CR8094G 667962 OMRON DPDT multifonction 11 broches

H3CR-AS AC24-48/DC12-48

H3CR8094G

H3CRASAC2448DC1248OMI

OMRON

Disponible Expédition hui

Mutifunción 11 broches DPDT

DPDT multifonction 11 broches

Plus de détails


Minuteries > H3CR

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $80.46
Prix unitaire: $80.46

Quantité Prix
1+$80.46
2+$80.46
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Série de minuteries multifonctions DIN 48 x 48 mm

Cette gamme élaborée de minuterie vous offre une minuterie multifonction, une minuterie double, une minuterie étoile-triangle et un retard à la mise hors tension.

  • Façade/embrochable 48 x 48 mm
  • Modèles haute/basse tension (sauf -H et -G)
  • 0,05 s à 300 h (sauf -H et -G)
  • DPDT, 5 A à 250 Vc.a.
  • Transistor 100 mA à 30 Vc.c.

Ordering information

Output

Number of pins

Supply voltage

Time range

Operating mode

Order code

Relay DPDT

11

100 to 240 VAC/100 to 125 VDC

0.05 s to 300 h

ON-delay, flicker OFF start, flicker ON start, signal ON/OFF-delay, signal OFF-delay, interval

H3CR-A 100-240AC/100-125DC

24 to 48 VAC/12 to 48 VDC

H3CR-A 24-48AC/12-48DC

Transistor

24 to 48 VAC/12 to 48 VDC

0.05 s to 300 h

H3CR-AS 24-48AC/12-48DC

Relay DPDT

8

100 to 240 VAC/100 to 125 VDC

0.05 s to 300 h

ON-delay, flicker ON start,
interval, one-shot

H3CR-A8 100-240AC/100-125DC

24 to 48 VAC/12 to 48 VDC

H3CR-A8 24-48AC/12-48DC

Transistor

24 to 48 VAC/12 to 48 VDC

0.05 s to 300 h

H3CR-A8S 24-48AC/12-48DC

Relay SPDT

100 to 240 VAC/100 to 125 VDC

H3CR-A8E 100-240AC/100-125DC

24 to 48 VAC/VDC

H3CR-A8E 24-48AC/DC

Relay DPDT

11

100 to 240 VAC

0.05 s to 30 h

Flicker OFF start

H3CR-F 100-240AC/100-125DC

24 VAC/VDC

H3CR-F 24-48AC/12-48DC

8

100 to 240 VAC

H3CR-F8 100-240AC/100-125DC

24 VAC/VDC

H3CR-F8 24-48AC/12-48DC

11

100 to 240 VAC

0.05 s to 30 h

Flicker ON start

H3CR-FN 100-240AC/100-125DC

24 VAC/VDC

H3CR-FN 24-48AC/12-48DC

8

100 to 240 VAC

H3CR-F8N 100-240AC/100-125DC

24 VAC/VDC

H3CR-F8N 24-48AC/12-48DC

Time-limit contact and instantaneous contact

100 to 120 VAC

Star-delta

H3CR-G8EL 100-120AC

200 to 240 VAC

H3CR-G8EL 200-240AC

DPDT

8

100 to 120 VAC

0.05 to 12 s

Power OFF-delay

H3CR-H8LS 100-120AC

200 to 240 VAC

H3CR-H8LS 200-240AC

24 VAC/VDC

H3CR-H8LS 24AC/DC

100 to 120 VAC

0.05 to 12 m

H3CR-H8LM 100-120AC

200 to 240 VAC

H3CR-H8LM 200-240AC

24 VAC/VDC

H3CR-H8LM 24AC/DC

Accessories

Name/specifications

Order code

Flush-mounting adapter

Y92F-30

Protective cover

Y92A-48B

Front connecting socket

8-pin, finger-safe type, DIN-rail

P2CF-08-E

Front connecting socket

11-pin, finger-safe type, DIN-rail

P2CF-11-E

Back connecting socket

8-pin

P3G-08

11-pin

P3GA-11

Name/specifications

Order code

Time setting ring

Setting a specific time

Y92S-27

Limiting the setting range

Y92S-28

Panel cover

Light grey (5Y7/1)

Y92P-48GL

Black (N1.5)

Y92P-48GB

Specifications

Accuracy of operating time

±0.2% FS max. (±0.2% ±10 ms max. in a range of 1.2 s)

Influence of voltage

±0.2% FS max. (±0.2% ±10 ms max. in a range of 1.2 s)

Influence of temperature

±1% FS max. (±1% ±10 ms max. in a range of 1.2 s)

Ambient temperature

Operating: −10 to 55°C (with no icing),
storage: −25 to 65°C (with no icing)

Life expectancy

Mechanical

20,000,000 operations min. (under no load at 1,800 operations/h)

Electrical

100,000 operations min. (5 A at 250 VAC, resistive load at 1,800 operations/h)

Size in mm (H×W×D)

48×48×66.6 (H3CR-A, -F), 48×48×78 (H3CR-G, -H)

Setting error

±5% FS ±50 ms

Degree of protection

IP40 (panel surface)

Weight

Approx. 90 g

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 88 Mbytes
H3CR-AS AC24-48/DC12-48 H3CRASAC2448DC1248OMI H3CR8094G l03e_h3cr_solid_state_timer_datasheet_fr.pdf 6 Mbytes H3CR-AS AC24-48/DC12-48 H3CRASAC2448DC1248OMI H3CR8094G l03e_h3cr_solid_state_timer_datasheet_fr.pdf
