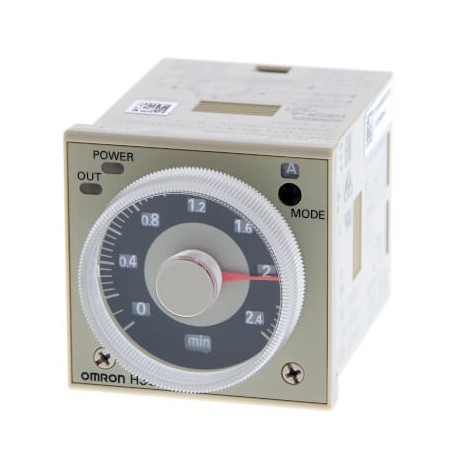

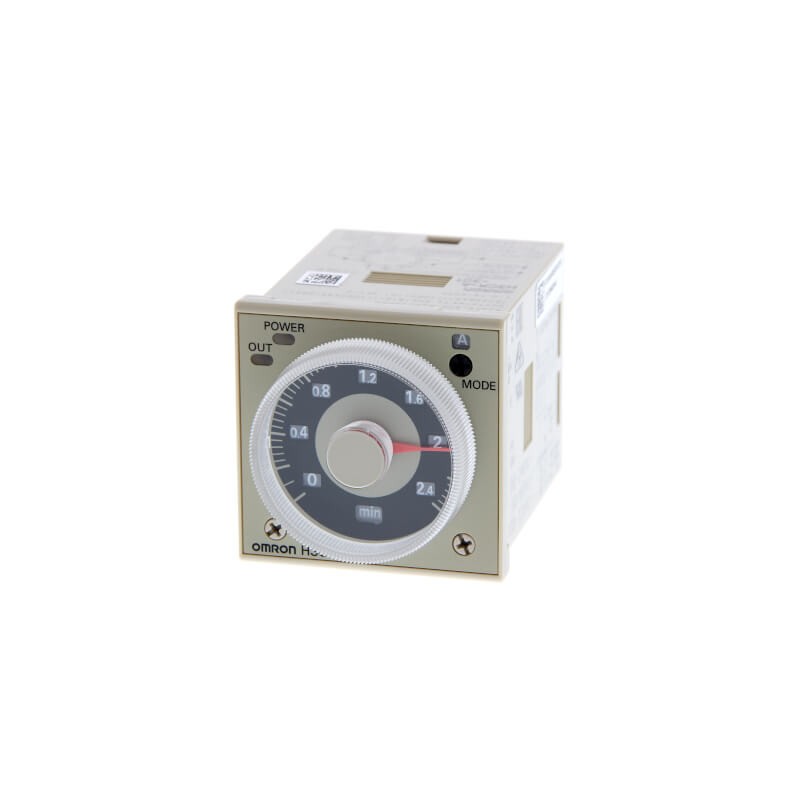

OMRON H3CR-A-301 AC24-48/DC12-48 H3CR8103M H3CRA301AC2448DC1248OMI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

H3CR-A-301 AC24-48/DC12-48 H3CR8103M H3CRA301AC2448DC1248OMI OMRON Multifonctions 48x48

Référence: H3CR-A-301 AC24-48/DC12-48

Code: H3CR8103M

Numéro de catalogue: H3CRA301AC2448DC1248OMI

Fabricant: OMRON

Description:

Multifonctions 48x48
Multifonction 48x48
Minuterie, embrochable, 8 broches, 1/16DIN (48 x 48mm), multifonction, 0.1s-600h, DPDT, 5 A

Catégories:

  • Relais > Relais temporisé
  • OMRON > Minuteries > H3CR

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 85,75 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications

TypeAnalog
Installation typeSocket
FunctionsMulti-functional
Size1/16 DIN (48 x 48 mm)
Terminal typePlug-in
Operating modeFlicker OFF Start (Signal Start), Flicker ON Start (Signal Start), Interval (Signal Start), OFF Delay (Signal), ON Delay (Signal Start), Signal ON/OFF Delay
Output typeRelay
Contact descriptionDPDT
Time range0.1 s - 600 h
Supply voltage AC24-48 V
Supply voltage DC12-48 V
Number of pin contact11
InputsNo-voltage

Accessoires

P3GA-11Socle 11 broches pour minuterie ou compteur, bornes à visser
Y92A-48BCapot de protection, 48x48 mm, dur
Y92F-30Adaptateur montage frontal, 48x48 mm
Y92F-73Adaptateur pour remplacement H3CR pour temporisateur STP-YMH

ETIM for 667930 Relais (EC001439)

Nom de la caractéristiqueindice de protection (RT) selon IEC 61810-7 (EF016748)
Valeur de la caractéristiqueRT I
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP40
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueArgent
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFonction retardement du déclenchement (EF003401)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueUniquement adapté pour commande à distance (EF003362)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties, commutable, retardées/non retardées (EF006988)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction formation d'impulsion (EF003403)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction étoile/triangle (EF003380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction glissant à l'enclenchement (EF003378)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec pause, variable (EF003365)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec impulsion, temps fixe (EF003364)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction retardée à l'enclenchement (EF003374)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec sortie de semiconducteur (EF003373)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction à contact fugitif (EF003402)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec pause, temps fixe (EF003363)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage en façade (EF020288)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction cadencée avec impulsion, variable (EF003366)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEnfichable sur un contacteur (EF006952)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande à distance possible (EF003361)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, retardées, contact à fermeture (EF006839)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact à fermeture (EF006836)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact inverseur (EF006840)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de sorties, retardées, contact à ouverture (EF006838)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact inverseur (EF006837)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique48 mm
Nom de la caractéristiqueNombre de sorties, non retardées, contact à ouverture (EF006835)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique48 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique5 A
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique24 V
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique24 V
Nom de la caractéristiquePlage temporelle (EF003384)
Valeur de la caractéristique0.1 s
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique0 V
