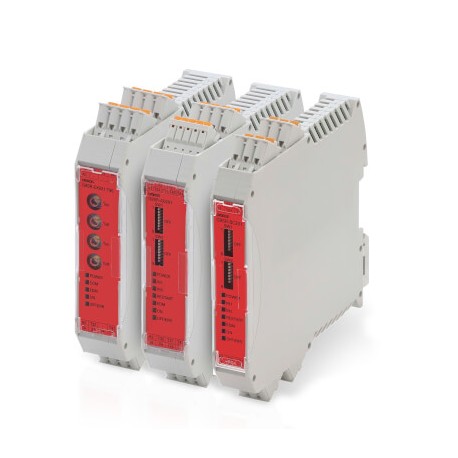

OMRON G9SR-BC201-RC AA041676H G9SRBC201RC - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SR-BC201-RC AA041676H G9SRBC201RC OMRON Module de sécurité de Base 2 Ossd 2A 1Aux 17,6 mm 24vdc Réinitiali..

Référence: G9SR-BC201-RC

Code: AA041676H

Numéro de catalogue: G9SRBC201RC

Fabricant: OMRON

Description:

Module de sécurité de Base 2 Ossd 2A 1Aux 17,6 mm 24vdc Réinitialiser M/À
Module de sécurité de base 2 OSSDs 2A 1Aux 17.6mm 24Vdc Reset M/A
Contrôleur de sécurité G9SR, Unité de base, 1 ou 2 canaux d'entrées (contacts secs/sortie PNP), 2 sorties de sécurité 2A (MOSFET P), 1 sortie auxiliai

Catégories:

  • Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
  • OMRON > Contrôle de sécurité > G9SR

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 147,97 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

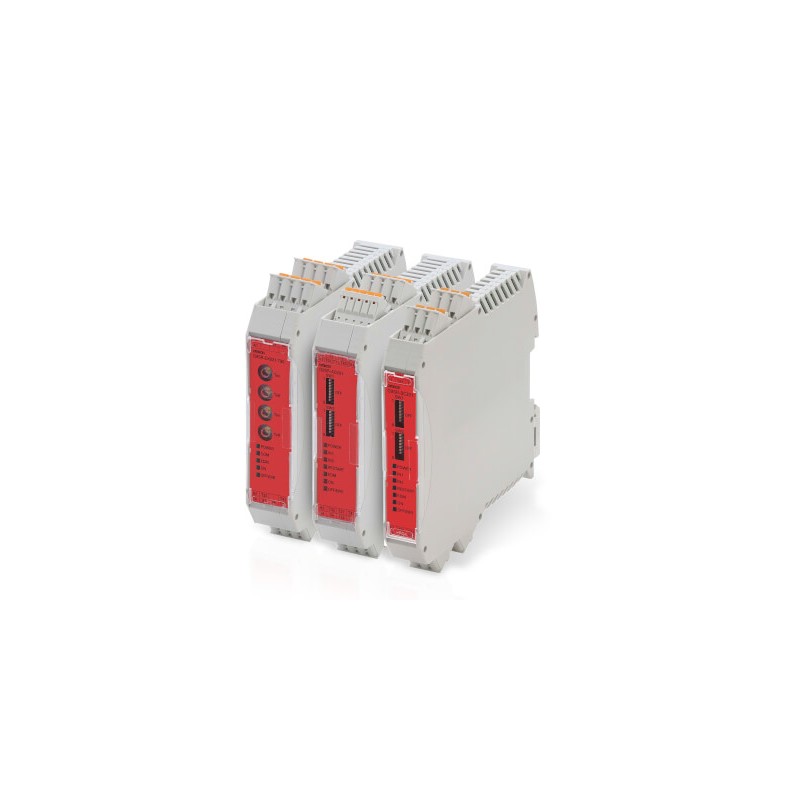

Gamme de blocs logiques de sécurité compactes

Les modules de la gamme G9SR fonctionnent de façon autonome comme un système avec extension d'entrée et de sortie. Ils sont simples à configurer grâce aux commutateurs DIP et offrent des diagnostics clairs grâce aux voyants LED de la face avant.

  • Trois modules pour toutes les applications d'unité de relais de sécurité
  • Sorties statiques pour des sorties de sécurité durables et à courant élevé
  • Des indications détaillées par voyants LED simplifient le diagnostic
  • Fonction de retard à la mise sous et hors tension sécurisé conforme PLe
  • Répond aux niveaux PLe (EN ISO 13949-1) et SIL 3

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input channels

Rated voltage

Terminal block type

Order code

Instantaneous

2 PST-NO (contact)

1 PNP transistor output

1 or 2 channels

24 VDC

removable cage clamp terminals

G9SR-AD201-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input channels

Rated voltage

Terminal block type

Order code

Instantaneous

2 P channel MOS FET transistor output

1 PNP transistor output

1 or 2 channels

24 VDC

removable cage clamp terminals

G9SR-BC201-RC

Expansion unit

Safety outputs

Auxiliary outputs

Rated voltage

Terminal block type

Order code

Instantaneous

ON/OFF-delayed

-

3 PST-NO (contact)1

1 (solid state) PNP transistor outputs

24 VDC

removable cage clamp terminals

G9SR-EX031-T90-RC

Specifications

Power input

Item

G9SR-AD_

G9SR-BC_

G9SR-EX_

Rated supply voltage

19.2 to 28.8 VDC (24 VDC ±20%)

Inputs

Item

G9SR-AD_

G9SR-BC_

G9SR-EX_

Safety input

Operating voltage: 17 VDC to 28.8 VDC,
internal impedance: Approx. 3 kΩ

Feedback/reset input

Outputs

Item

G9SR-BC_

G9SR-AD_

G9SR-EX_

Instantaneous safety output

P channel MOS FET transistor output

Load current (Using 2 outputs): 2 A DC max.

-

Auxiliary output

PNP transistor output
Load current: 500 mA max.

Rated load

-

250 VAC, 5 A AC15 (inductive load)

Rated carry current

-

5 A

Maximum switching voltage

-

250 VAC

Characteristics

Item

G9SR-BC_

G9SR-AD_

G9SR-EX_

Operating time (OFF to ON)

150 ms max.

Response time (ON to OFF)

50 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

10,000,000 cycles min.

Ambient temperature

-10 to 55°C (with no icing or condensation)


1.The ON/OFF delay time can be set in 16 steps as follows: 0/0.1/0.2/0.5/1/1.5/2/2.5/5/10/20/30/45/60/75/90 s

ETIM for 395791 Relais (EC001449)

Nom de la caractéristiqueCatégorie d'arrêt selon IEC 60204 (EF007498)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueType de sécurité selon IEC 61496-1 (EF004105)
Valeur de la caractéristique4
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueAppareil de base
Nom de la caractéristiqueÉvaluation des entrées (EF008245)
Valeur de la caractéristiqueÀ un canal ou à un ou deux canaux
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement par borne à ressort
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueWith approval for TÜV (EFDE0031)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de proximité (EF007267)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de circuits d'arrêt d'urgence (EF007268)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance d'équipements de protection optoélectroniques (EF007269)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec entrée de démarrage (EF003342)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction silence (EF004057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de vannes (EF007272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation selon UL (EF001783)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de capteurs tactiles (EF007271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec boucle de retour (EF003343)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs magnétiques (EF007266)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de position (EF007270)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation BG BIA (EF004145)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, avec contact (EF003349)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.6 mm
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique99 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350)
Valeur de la caractéristique1
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique114.5 mm
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
