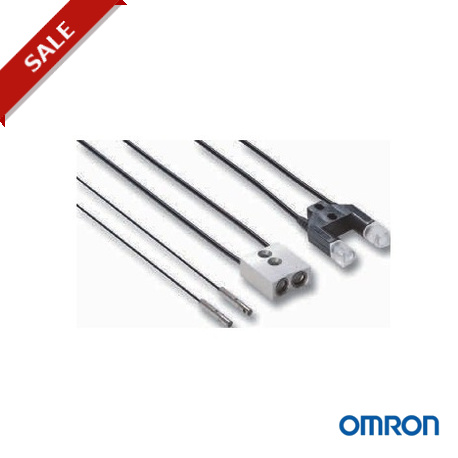

E32-EL24-1 245695 OMRON limitée 2.4mm de réflexion directe

E32 application spéciale Têtes de capteurs à fibres

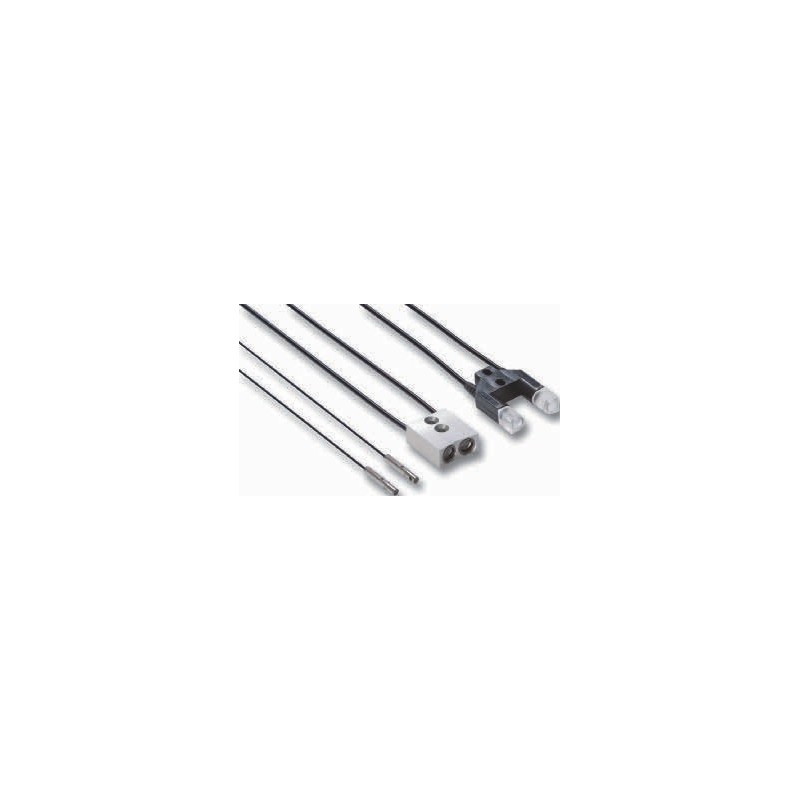

Têtes de capteurs à fibres pour applications spéciales
Pour une large gamme d'applications spéciales, les têtes de fibres dédiées à certaines tâches donnent les performances de détection les plus appropriées et l'adaptation aux besoins de l'environnement.
• Détection d'objets spéciaux (liquides, étiquettes sur papier, etc.)
• Têtes de fibres optimisées pour des tâches spéciales (mappage de wafers, verre plat, etc.)
Références
Type de capteur Taille Distance de détection (en mm)*1
E3X-HD E3NX-FA
Comment
(Commentaire)
Référence
Forme en U 36 × 24 × 8 mm 10 – E32-G14
Détection de wafer 3 mm de diamètre 3 800 4 000 – E32-T22S
3 mm de diamètre 2 600 3 900 – E32-T24S
3 mm de diamètre 1 780 2 650 – E32-A03 2M
2 mm de diamètre 680 1 000 – E32-A04 2M
Détecteur de niveau de liquides
6 mm de diamètre Contact du liquide Contact du niveau de liquide
15 × 23,5 × 5 mm Contact du tube Détection du niveau de liquide à travers un tube ou un récipient transparent
E32-D82F1 4M E32-D36T 2M
Détection du verre 21 × 16,5 × 4 mm 8 Boîtier métallique E32-A10 2M
20,5 × 14 × 3,8 mm 15 Boîtier en plastique E32-L16-N 2M
Détection du verre
25 × 18 × 5 mm 1–5 Résistant à la chaleur
E32-L64 2M
dans des environnements 36 × 18 × 5,5 mm 5–18 chauds
jusqu4à 300 °C
E32-L66 2M
Détection du verre
dans des environnements humides
38,5 × 39 × 17,5 mm 8 à 20 (recommandé : 11) Résistant à la chaleur jusqu4à 85 °C
E32-L11FS 2M
Détection d'étiquettes 20 × 20 × 5 mm 7,2±1,8 – E32-L25L
*1 Distance de détection mesurée en mode standard
18 × 20 × 4 mm 4±2 – E32-L24L
34 × 25 × 8 mm 2.4 Spot très précis (précision E32-EL24-1 2M
de détection 100 μm)
250
E32 application spéciale Têtes de capteurs à fibres
Caractéristiques
Elément E32-D82F1
E32-L11FS
E32-G14 E32-A10 E32-L16-N E32-L66 E32-L64
Rayon de courbure admissible
R40 R25
Découpage libre Oui Non Température ambiante –40 °C à 70 °C –40 °C à 300 °C Matériau Tête PFA ABS ABS PVC Acier inoxydable
Fibre PMMA Verre
Gaine Revêtement en polyéthylène Revêtement en acier inoxydable en spirale
Degré de protection IEC 60529 IP67 IEC 60529 IP30 IEC 60529 IP40 IEC 60529 IP40 IEC 60529 IP50
Elément E32-EL24-1 E32-T24S E32-L24L E32-L25L
E32-A04 E32-D36T E32-A03 E32-T22S
Rayon de courbure admissible
R10 R4 R1
Découpage libre Oui Température ambiante –40 °C à 70 °C Matériau Tête Laiton nickelé et
aluminium
Fibre PMMA
Gaine Revêtement
en polyéthylène
Acier inoxydable Laiton nickelé Acier inoxydable ABS Laiton nickelé
Revêtement en PVC Revêtement en polyéthylène Revêtement en PVC Revêtement
en polyéthylène
Revêtement en PVC
Degré de protection IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67
Les têtes à fibres à réflexion limitée pour la détection du verre assurent une détection stable du verre plat dans des environnements standard, chauds ou humides. Les formes et les matériaux sont optimisés pour fournir le meilleur rapport prix - performances en fonction des besoins.
Pour la détection de très petites différences de hauteur, par exemple des étiquettes sur du papier, dans les applications où l'espace est crucial, les capteurs à réflexion limitée de petite taille assurent une détection précise jusqu'à 100 μm de résolution.
251
