OMRONProduits discontinués ou bas devisD4B-8171N 134558 OMRON Metallic SPDT-NO / NC actionneur 3-M20 flexible

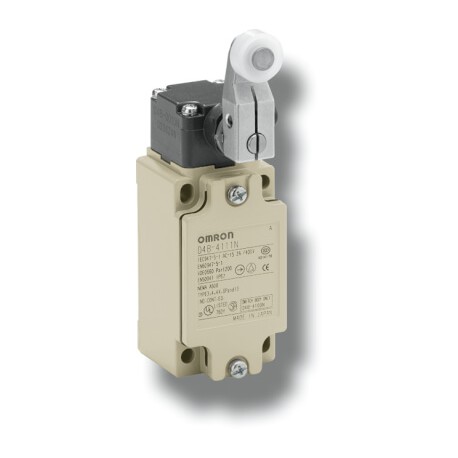

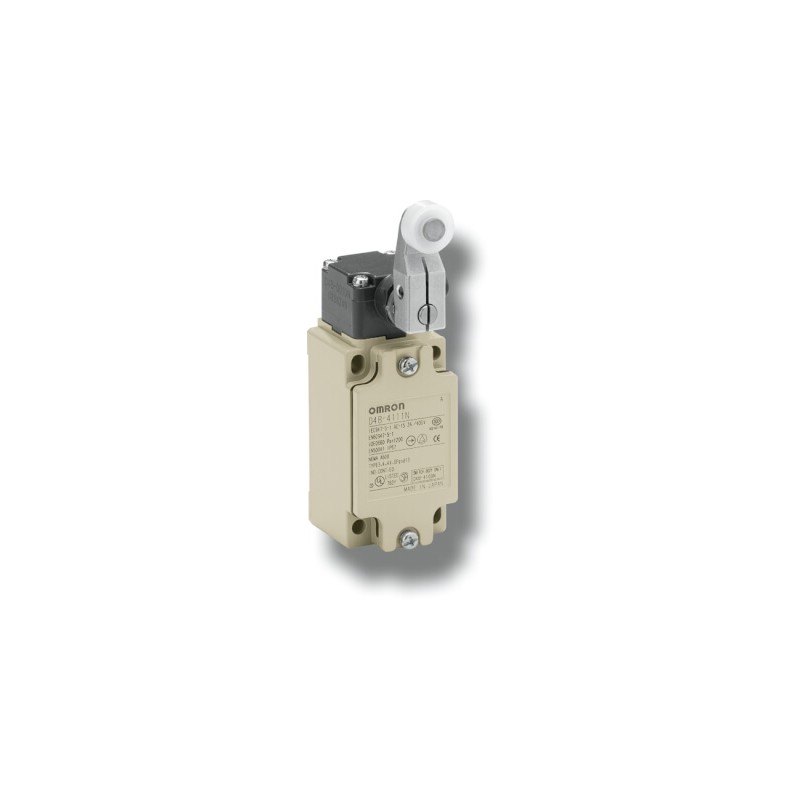

OMRON D4B-8171N 134558 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4B-8171N 134558 OMRON Metallic SPDT-NO / NC actionneur 3-M20 flexible

Référence: D4B-8171N

Code: 134558

Fabricant: OMRON

Description:

Metallic SPDT-NO / NC actionneur 3-M20 flexible

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

Interrupteur de fin de course présenté dans un boîtier métallique

La série D4B d'interrupteurs de fin de course présentés dans un boîtier métallique robuste convient aussi bien aux applications de sécurité qu'à celles non liées à la sécurité, du fait de son mécanisme d'ouverture directe et de l'homologation TÜV. De plus, grâce à la plage étendue de températures et à la durée de vie prolongée des interrupteurs mécaniques, la série D4B est le premier choix pour toutes vos applications, qu'elles soient standard ou complexes. Cette série offre de surcroît une plus grande flexibilité en termes de montage et de connectivité.

  • Mécanisme d'ouverture directe et homologation d'un organisme notifié
  • Boîtier métallique robuste et allongement de la durée de vie des dispositifs mécaniques de commutation (modèles à action rapide)
  • Bornier pour câblage direct

Ordering information

Actuator type

Connection method

Order code1

1NC/1NO (snap-action)

1NC/1NO (slow-action)

2NC (slow-action)


Roller lever2

Terminal block with
M20 conduit

D4B-4111N

D4B-4511N

D4B-4A11N


Adjustable roller lever

D4B-4116N

D4B-4516N

D4B-4A16N


Adjustable rod lever

D4B-4117N

D4B-4517N

D4B-4A17N


Plain

D4B-4170N

D4B-4570N

D4B-4A70N


Roller

D4B-4171N

D4B-4571N

D4B-4A71N

Specifications

Item

Snap-action

Slow-action

Durability3

Mechanical

30,000,000 operations min.

10,000,000 operations min.

Electrical

500,000 operations min. (at a 250 VAC, 10 A resistive load)

Operating speed

1 mm/s to 0.5 m/s

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

Rated frequency

50/60 Hz

Contact resistance

25 mΩ max. (initial value)

Pollution degree (operating environment)

3 (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Conventional enclosed thermal current (Ith)

20 A (EN60947-5-1)

Protection against electric shock

Class I (with ground terminal)

Ambient temperature

Operating

-40 to 80°C (with no icing)4

Degree of protection

IP67 (EN60947-5-1)

1NO/1NC Contact (Snap-action)

If metal deposition between mating contacts occurs on the NC contact side, they can be pulled apart by the shearing force and tensile force generated when part B of the safety cam or plunger engages part A of the movable contact blade. When the safety cam or plunger is moved in the direction of the arrow, the Limit Switch releases.


1NC/1NO Contact (Slow-action)


2NC Contact (Slow-action)


1.The NC contacts provide the approved direct opening mechanism.D4B_rev02-1.png

2.For models with stainless steel rollers and temperature resistance of -40°C refer to WL-_-TC.

3.The values are acquired for an ambient temperature of 5 to 35°C and an ambient humidity of 40 to 70%.

4.-25 to 80°C for the flexible-rod actuator.
