OMRONCapteurs de proximitéAUTRES CAPTEURS DE PROXIMITÉE2EC-X4D1 E2EC1040M E2ECX4D1 OMRON 2h Enr 4 mm M12 NA

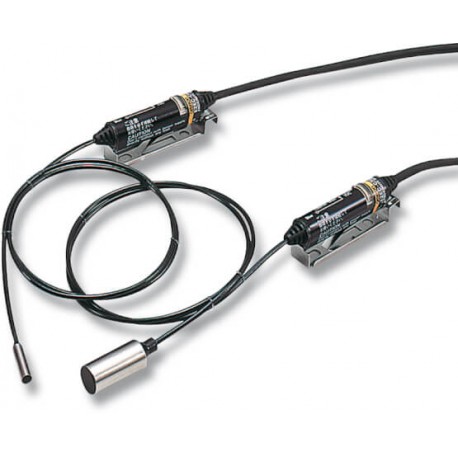

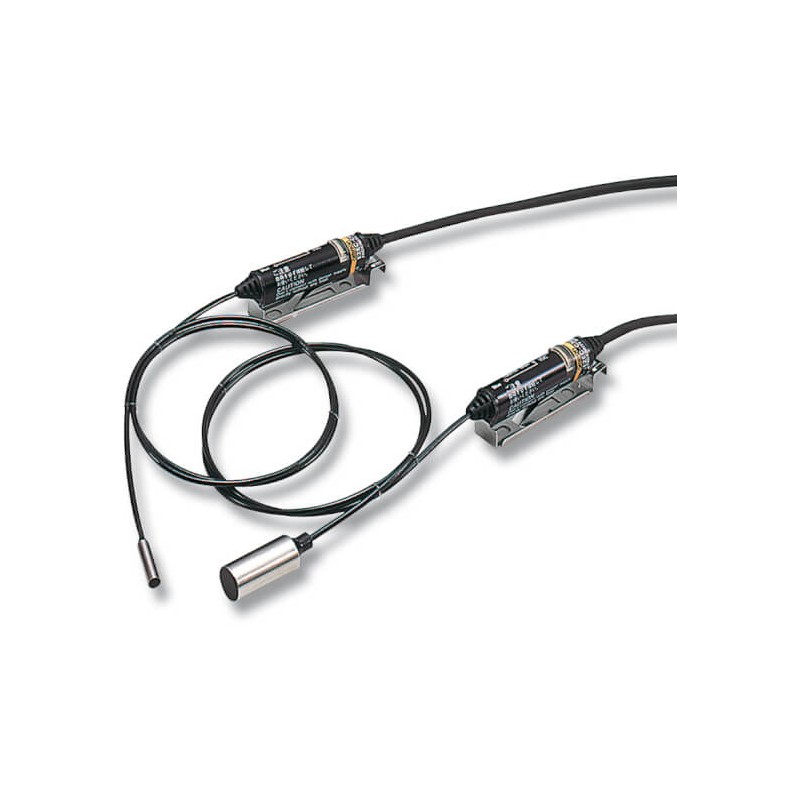

OMRON E2EC-X4D1 E2EC1040M E2ECX4D1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2EC-X4D1 E2EC1040M E2ECX4D1 OMRON 2h Enr 4 mm M12 NA

Référence: E2EC-X4D1

Code: E2EC1040M

Numéro de catalogue: E2ECX4D1

Fabricant: OMRON

Description:

2h Enr 4 mm M12 NA
2h Enr 4mm M12 NA
M12 x 18 mm, 4 mm, 10-30 Vc.c., NO, IP67, câble 2 m

Catégories:

  • Détecteurs > Détecteur de proximité inductif
  • OMRON > Capteurs de proximité > Autres Capteurs de proximité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 216,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

  • Tête de détection de 3 mm de diamètre pour les plus petits espaces
  • Boîtier M12 ultracourt de 18 mm de long
  • Modèle de boîtier entièrement métallique pour une plus grande résistance dans les environnements difficiles

Caractéristiques et références

Ordering information

Standard (plastic sensing surface) DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)1

Operation mode NO

Operation mode NC

3-mm dia.

⬛

−

E2EC-CR8D1

E2EC-CR8D2

5.4-mm dia.

E2EC-C1R5D1

E2EC-C1R5D2

8-mm dia.

E2EC-C3D1

E2EC-C3D2

M12

E2EC-X4D1

E2EC-X4D2

High protection (all metal face) DC 3-wire and DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)2

DC 3-wire
Operation mode NO

DC 2-wire
Operation mode NO

8-mm dia.

⬛

−

E2EC-MC2B1

E2EC-MC2D1

E2EC-QC2D1-M1GJ-T3
(fluoroplastic coating)

Specifications

Item

dia. 3

dia. 5.4

dia. 8

M12

E2EC-CR8D_

E2EC-C1R5D_

E2EC-MC

E2EC-QC

E2EC-C3D_

E2EC-X4D_

Sensing distance

0.8 mm±15%

1.5 mm±10%

2 mm±10%

3 mm±10%

4 mm±10%

Response frequency

1.5 kHz

100 Hz

1 kHz

Power supply voltage
(Operating voltage)

12 to 24 VDC (10 to 30 VDC) ripple (p-p): 10% max.

Protective circuits

Surge absorber, short-circuit protection

Ambient temperature

Operating

−25 to 70°C (with no icing or condensation)

Storage

Degree of protection

IEC60529 IP67

Material

Case

Brass

Stainless steel (SUS303)

Brass

Sensing surface

ABS

Stainless steel (SUS303)

ABS

1.Cable length from sensor head to remote amplifier is 0.4 m
2.Cable length from sensor head to remote amplifier is 0.4 m
3.The remote amplifier is equipped with a M12 plug with 30 cm cable. Cable length from sensor head to remote amplifier is 0.5 m

ETIM for 132396 Détecteurs (EC002714)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType d'actionnement (EF006949)
Valeur de la caractéristiqueCible métallique
Nom de la caractéristiqueFinition de la fonction de commutation (EF003963)
Valeur de la caractéristiqueContact à fermeture
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueCâble
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition de la sortie de commutation (EF003962)
Valeur de la caractéristique2 fils
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties retardées protégées (EF003952)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties de semiconducteur protégées (EF003951)
Valeur de la caractéristique0
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique4 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique23.6 mm
Nom de la caractéristiqueNombre de sorties retardées avec fonction de signalisation (EF003946)
Valeur de la caractéristique0

FICHE TECHNIQUE - PDF

Titre
Taille
Type
E2EC-X4D1 E2ECX4D1 E2EC1040M FR_E2EC-CR8D1.pdf
650 Kbytes
E2EC-X4D1 E2ECX4D1 E2EC1040M d09e_e2ec_ultra_small_inductive_proximity_sensor_datasheet_fr.pdf
650 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
