OMRONCapteurs de proximitéAUTRES CAPTEURS DE PROXIMITÉE2S-W22B 1M E2S 7049A E2SW22B1MOMS OMRON Carré Miniature Côté 2h NoEnr 2,5 mm NC Câble de 1m

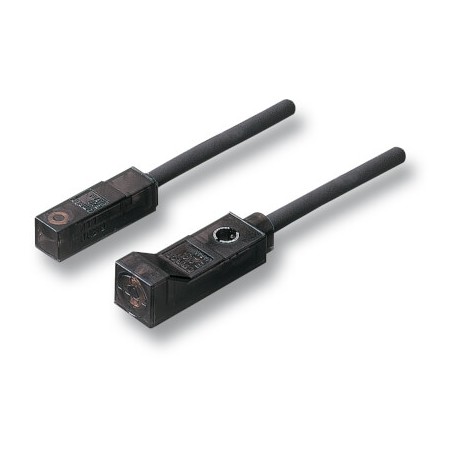

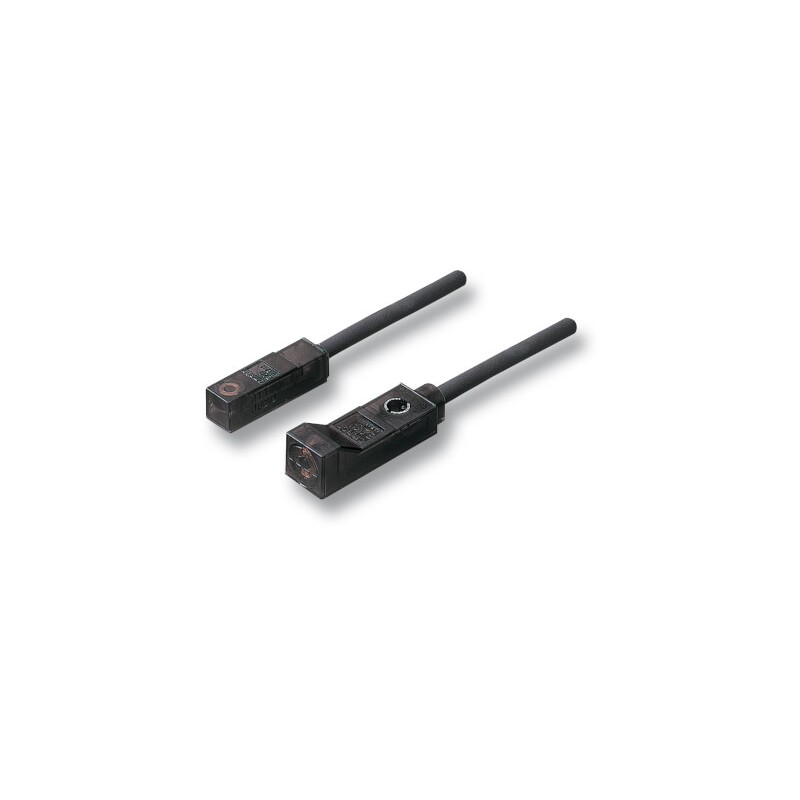

OMRON E2S-W22B 1M E2S 7049A E2SW22B1MOMS - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2S-W22B 1M E2S 7049A E2SW22B1MOMS OMRON Carré Miniature Côté 2h NoEnr 2,5 mm NC Câble de 1m

Référence: E2S-W22B 1M

Code: E2S 7049A

Numéro de catalogue: E2SW22B1MOMS

Fabricant: OMRON

Description:

Carré Miniature Côté 2h NoEnr 2,5 mm NC Câble de 1m
Câble NC Miniature Carré Côté 2h NoEnr 2.5mm 1m
DPI MINIA

Catégories:

  • Détecteurs > Détecteur de proximité inductif
  • OMRON > Capteurs de proximité > Autres Capteurs de proximité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 80,63 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Détecteur inductif carré miniature en boîtier plastique

La gamme E2S propose des boîtiers miniatures en plastique pour les montage simples sur des surfaces planes. Le boîtier robuste en plastique avec surface de détection à l'avant ou latérale offre une performance optimale pour la détection de mouvement de pièces sur les machines. Boîtier miniature avec longues portées

  • Surfaces de détection frontales et latérales
  • Montage simple avec une seule vis
  • IP67

Ordering information

DC 2-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Order code (pre-wired types with 1 m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

E2S-W11 1M

E2S-W12 1M

-

¢

E2S-Q11 1M

E2S-Q12 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W21 1M

E2S-W22 1M

-

¢

E2S-Q21 1M

E2S-Q22 1M

DC 3-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Output specifications

Order code (pre-wired types with 1m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

NPN

E2S-W13 1M

E2S-W14 1M

-

¢

E2S-Q13 1M

E2S-Q14 1M

27 × 8 × 8

2.5 mm

¢

-

E2S-W23 1M

E2S-W24 1M

-

¢

E2S-Q23 1M

E2S-Q24 1M

19 × 6 × 6

1.6 mm

¢

-

PNP

E2S-W15 1M

E2S-W16 1M

-

¢

E2S-Q15 1M

E2S-Q16 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W25 1M

E2S-W26 1M

-

¢

E2S-Q25 1M

E2S-Q26 1M

Specifications

Item

E2S-W1

E2S-Q1

E2S-W2

E2S-Q2

Sensing distance

1.6 mm±10%

2.5 mm±15%

Response frequency

1 kHz min.

Power supply voltage (operating voltage)

12 to 24 VDC (10 to 30 VDC), ripple (p-p): 10% max.

Protective circuits

Surge suppressor; power supply reverse polarity protection

Ambient temperature

Operating

-25 to 70°C

Storage

-40 to 85°C (with no icing or condensation)

Degree of protection

IEC60529 IP67

Material

Case

Polyarylate

ETIM for 231607 Détecteurs (EC002714)

Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique2.5 mm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
E2S-W22B 1M E2SW22B1MOMS E2S 7049A proximity_sensors_brochure_fr.pdf
4 Mbytes
E2S-W22B 1M E2SW22B1MOMS E2S 7049A e902_e2s_miniature_square_inductive_proximity_sensor_datasheet_fr.pdf
481 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
