OMRONCapteurs de proximitéAUTRES CAPTEURS DE PROXIMITÉE2S-W21B 1M E2S 7043B E2SW21B1MOMS OMRON Carré Miniature Côté 2h NoEnr 2,5 mm de NA Câble de 1m

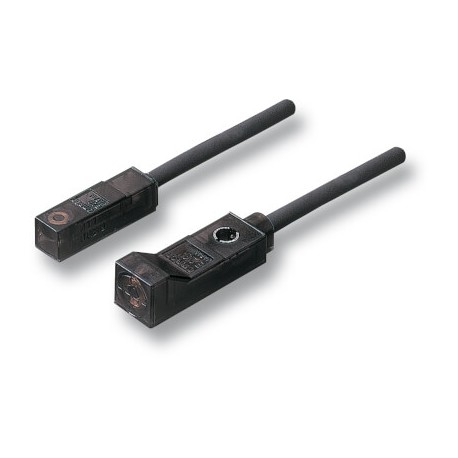

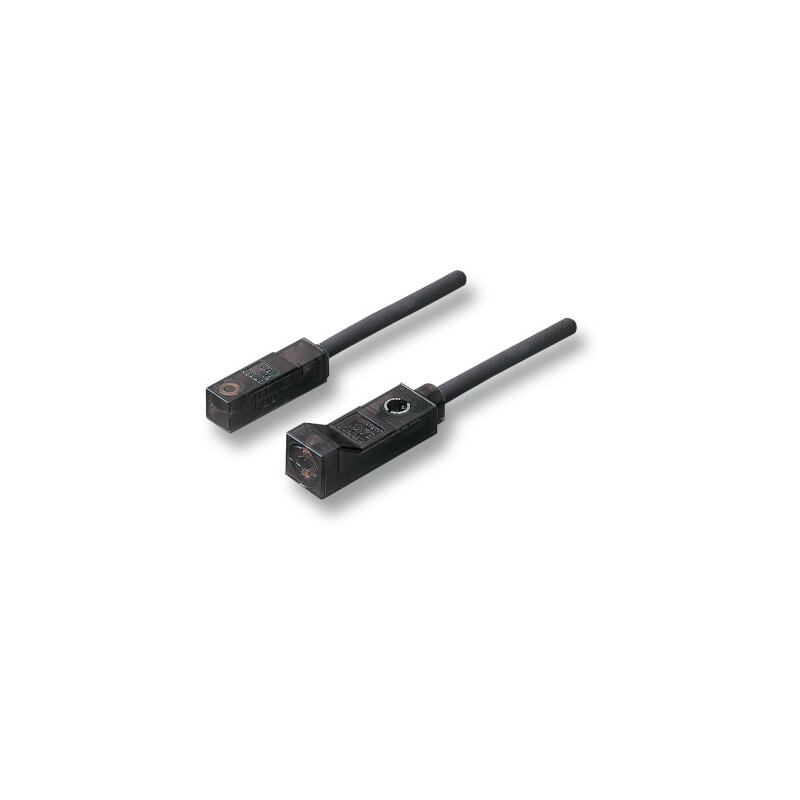

OMRON E2S-W21B 1M E2S 7043B E2SW21B1MOMS - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2S-W21B 1M E2S 7043B E2SW21B1MOMS OMRON Carré Miniature Côté 2h NoEnr 2,5 mm de NA Câble de 1m

Référence: E2S-W21B 1M

Code: E2S 7043B

Numéro de catalogue: E2SW21B1MOMS

Fabricant: OMRON

Description:

Carré Miniature Côté 2h NoEnr 2,5 mm de NA Câble de 1m
Câble Miniature Carré Côté 2h NoEnr 2.5mm NA 1m
DPI MINIA

Catégories:

  • Détecteurs > Détecteur de proximité inductif
  • OMRON > Capteurs de proximité > Autres Capteurs de proximité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 806,27 €

Prix unitaire: 80,627 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Détecteur inductif carré miniature en boîtier plastique

La gamme E2S propose des boîtiers miniatures en plastique pour les montage simples sur des surfaces planes. Le boîtier robuste en plastique avec surface de détection à l'avant ou latérale offre une performance optimale pour la détection de mouvement de pièces sur les machines. Boîtier miniature avec longues portées

  • Surfaces de détection frontales et latérales
  • Montage simple avec une seule vis
  • IP67

Ordering information

DC 2-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Order code (pre-wired types with 1 m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

E2S-W11 1M

E2S-W12 1M

-

¢

E2S-Q11 1M

E2S-Q12 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W21 1M

E2S-W22 1M

-

¢

E2S-Q21 1M

E2S-Q22 1M

DC 3-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Output specifications

Order code (pre-wired types with 1m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

NPN

E2S-W13 1M

E2S-W14 1M

-

¢

E2S-Q13 1M

E2S-Q14 1M

27 × 8 × 8

2.5 mm

¢

-

E2S-W23 1M

E2S-W24 1M

-

¢

E2S-Q23 1M

E2S-Q24 1M

19 × 6 × 6

1.6 mm

¢

-

PNP

E2S-W15 1M

E2S-W16 1M

-

¢

E2S-Q15 1M

E2S-Q16 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W25 1M

E2S-W26 1M

-

¢

E2S-Q25 1M

E2S-Q26 1M

Specifications

Item

E2S-W1

E2S-Q1

E2S-W2

E2S-Q2

Sensing distance

1.6 mm±10%

2.5 mm±15%

Response frequency

1 kHz min.

Power supply voltage (operating voltage)

12 to 24 VDC (10 to 30 VDC), ripple (p-p): 10% max.

Protective circuits

Surge suppressor; power supply reverse polarity protection

Ambient temperature

Operating

-25 to 70°C

Storage

-40 to 85°C (with no icing or condensation)

Degree of protection

IEC60529 IP67

Material

Case

Polyarylate

ETIM for 231605 Détecteurs (EC002714)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueQuader
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueConditions de montage mécaniques du capteur (EF004041)
Valeur de la caractéristiqueNon plan
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType d'actionnement (EF006949)
Valeur de la caractéristiqueCible métallique
Nom de la caractéristiqueFinition de la fonction de commutation (EF003963)
Valeur de la caractéristiqueContact à fermeture
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueCâble
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueFinition de la sortie de commutation (EF003962)
Valeur de la caractéristique2 fils
Nom de la caractéristiqueImmunité au brouillage contre les champs magnétiques (EF008275)
Valeur de la caractéristiqueRésistant aux champs magnétiques continus
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiquePossibilité de mise en cascade (EF000507)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction de surveillance des appareils disposés en aval (EF004052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'épreuve de la pression (EF007106)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties retardées protégées (EF003952)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties de semiconducteur avec fonction de signalisation (EF003945)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties de semiconducteur protégées (EF003951)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur du capteur (EF007094)
Valeur de la caractéristique8 mm
Nom de la caractéristiqueHauteur du capteur (EF007283)
Valeur de la caractéristique7.4 mm
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique2.5 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique23 mm
Nom de la caractéristiqueFréquence de commutation (EF003587)
Valeur de la caractéristique1000 Hz
Nom de la caractéristiqueNombre de sorties retardées avec fonction de signalisation (EF003946)
Valeur de la caractéristique0
Nom de la caractéristiqueTension d'alimentation (EF004127)
Valeur de la caractéristique10 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V
