OMRONInterrupteurs de fin de course miniaturesAUTRES INTERRUPTEURS DE FIN DE COURSE MINIATURESA6D-4100 A6D 4100M A6D4100 OMRON 4-canal de la Performance supérieure
OMRON A6D-4100 A6D 4100M A6D4100 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

A6D-4100 A6D 4100M A6D4100 OMRON 4-canal de la Performance supérieure

Référence: A6D-4100

Code: A6D 4100M

Numéro de catalogue: A6D4100

Fabricant: OMRON

Description:

4-canal de la Performance supérieure
4 canaux Performances supérieures

Catégories:

  • OMRON > Interrupteurs de fin de course miniatures > Autres Interrupteurs de fin de course miniatures

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

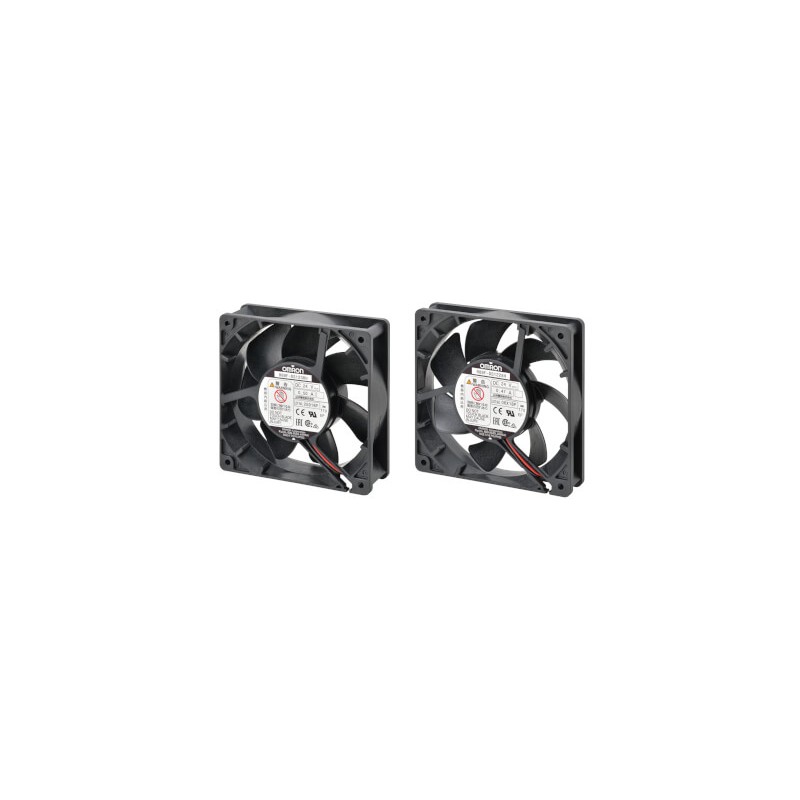

R89F-D

Les ventilateurs c.c. offrent un débit d'air élevé, une grande fiabilité et un faible niveau de bruit. Les ventilateurs c.c. consomment moins d'énergie et la hausse de température des roulements est très faible.

  • Entrée basse tension 24 V c.c.
  • Faible consommation d'énergie
  • Délais de remplacement plus courts grâce à une durée de vie plus longue
  • Durée de vie estimée à 40 000 heures
  • Disponibles en lots (incluant des protège-doigts, des câbles connecteurs et des vis de montage)
  • Marquage CE et certification de diverses normes, notamment UL et CSA

Ordering information

DCAxial Fans

Rated
voltage		 Dimension
[mm]		 Permitted voltage
fluctuation range		 Frequency
[Hz]		 Rated current
[A]
2
Nominal value
 Rated input [W]
2
Nominal value
 Rated rotational
speed
[r/min-1]
2
Nominal value
 Maximum flow
rate
[m³/min]
2
Nominal value
 Maximum static
pressure
[Pa]
2
Nominal value
 Noise
[dB]
2
Nominal value
 Order code
24 VDC 120×120×t25 20.4 to 27.6 V – 0.47 11.28 4100 3.68 120 51 R89F-DS1225H
12 to 27.6 V 0.17 4.08 2850 2.5 64 40 R89F-DS1225L
120×120×t38 20.4 to 27.6 V 0.5 12 3600 3.88 135 49 R89F-DS1238H
14 to 27.6 V 0.11 2.64 1950 2.1 39.6 32 R89F-DS1238L

Set models

Set Contents Order code
Fan, Finger guard × 1, M4 Screw (40 mm) × 4and nut set × 4 R89F-DS1225H-S1
Fan, Finger guard × 1, M4 Screw (40 mm) × 4and nut set × 4 R89F-DS1225L-S1
Fan, Finger guard × 1, M4 Screw (55 mm) × 4and nut set × 4 R89F-DS1238H-S1
Fan, Finger guard × 1, M4 Screw (55 mm) × 4and nut set × 4 R89F-DS1238L-S1
Fan, Finger guard × 2, M4 Screw (40 mm) × 4and nut set × 4 R89F-DS1225H-S2
Fan, Finger guard × 2, M4 Screw (40 mm) × 4and nut set × 4 R89F-DS1225L-S2
Fan, Finger guard × 2, M4 Screw (55 mm) × 4and nut set × 4 R89F-DS1238H-S2
Fan, Finger guard × 2, M4 Screw (55 mm) × 4and nut set × 4 R89F-DS1238L-S2

Accessories

Type Size [mm] Material Weight [g] Applicable Axial Fans Order code
Finger Guards
2
Finger Guards reduce the flowrate by approximately 2% to 5%.
 120×120 Steel, nickel-chrome plated Approx. 45

R89F-DS1225⬜series

R89F-DS1238⬜series

 R87F-FG120
Filter
2
Filters reduce theflow rate by approximately 20% to 40%. Ensure that there is no clogging.
2
Thefilter contains one medium.
 Plastic Approx. 43 R87F-FL120
Aluminium R87F-FL120S
Media – 5 max. (Set of five) R87F-FL120-M120
Note:

Mounting screws are not provided.

Specifications

Item R89F-DS1225⬜ R89F-DS1238⬜
Motor type Brushless DC motor
Terminaltype Lead wires
Insulationclass Class E (UL class A)
Insulationresistance

10 MΩ min. (at 500 VDC)

Betweenlead wire conductor and frame
Insulationwithstand voltage

500 VAC (1 minute)

Betweenlead wire conductor and frame
Ambient operatingtemperature –20 to +70°C (no icing)
Ambient storagetemperature –30 to +70°C (no icing)
Ambient humidity 20% to 85%
Protection Restraint burnout protection
(Current blocking function)

Power supply lead wire reversepolarity protection
Materials Frame PBT/ABS alloy (UL94V-0)
Blades PPHOX (UL94V-1)
Bearings Ball bearings
Weight Approx. 280 g Approx. 330 g
Compliantstandards

EN/IEC 60950 (CE marking compliant)

EAC

RCM
Certifiedstandards

UL: UL507 (Recognition)

CSA:C22.2 No.113
