DF-QSQ-070070 236931 OMRON Diffuseur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DF-QSQ-070070 236931 OMRON Diffuseur

DF-QSQ-070070

236931

OMRON

Diffuseur

Plus de détails


Vision Systems > Spéciaux Vision

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

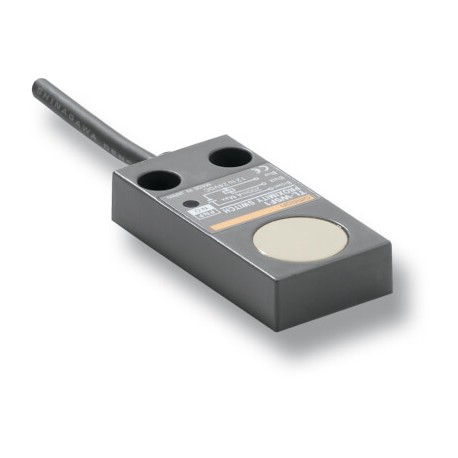

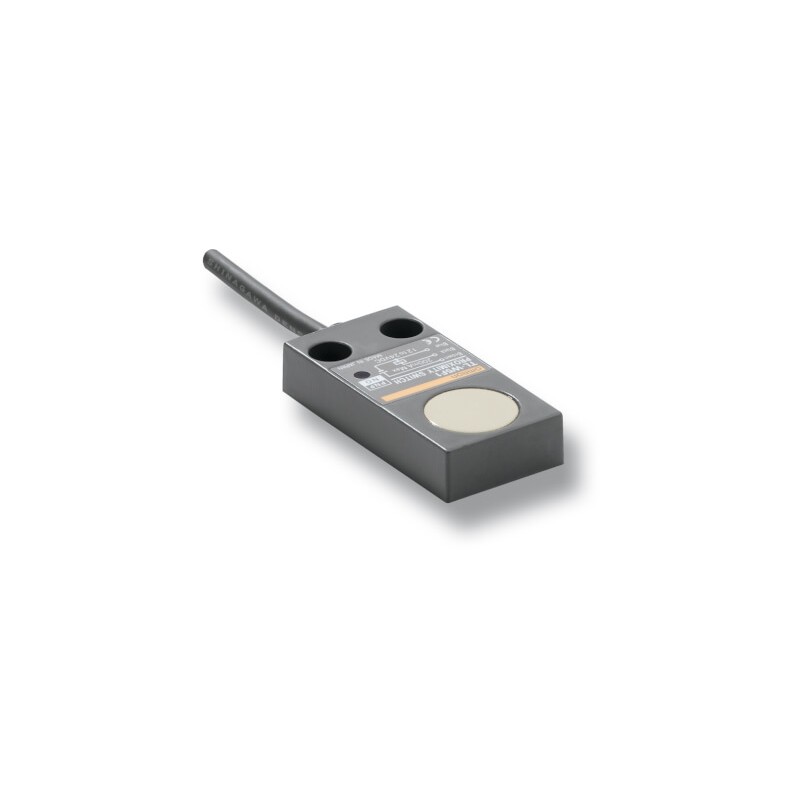

Détecteur inductif plat en boîtier plastique compact

La famille TL-W offre une grande variété de détecteurs inductifs en bloc pour des montages simples sur des surfaces plates. Avec des distances de détection allant de 1,5 mm à 20 mm, le TL-W est idéal pour les applications standard.

  • Surfaces de détection frontales ou latérales
  • IP67
  • Modèles c.c. à 2 et 3 fils
  • Distances de détection de 1,5 à 20 mm

Ordering information

DC 2-wire

Size in mm

(H × W × D)

Sensing distance

Order code (for pre-wired types with 2 m PVC cable)

Operation mode normally open (NO)

Operation mode normally closed (NC)

31 × 18 × 10

-

¢

5 mm

TL-W5MD1

TL-W5MD2

DC 3-wire

Size in mm

(H × W × D)

Sensing distance

Order code (for pre-wired types with 2 m PVC cable)

PNP-NO

PNP-NC

NPN-NO

NPN-NC

25 × 8 × 5

-

¢

1.5 mm

TL-W1R5MB1

-

TL-W1R5MC1

-

22 × 8 × 6

3 mm

TL-W3MB1

TL-W3MB2

TL-W3MC1

TL-W3MC2

31 × 18 × 10

5 mm

TL-W5MB1

TL-W5MB2

TL-W5MC1

TL-W5MC2

53 × 40 × 23

20 mm

-

-

TL-W20ME1

TL-W20ME2

31 × 18 × 10

¢

-

5 mm

TL-W5F1

TL-W5F2

TL-W5E1

TL-W5E2

Specifications

Item

TL-W5MD_

TL-W1R5M_1

TL-W3M__

TL-W5M__

TL-W5E_/F_

TL-W20ME_

Sensing distance

5 mm±10%

1.5 mm±10%

3 mm±10%

5 mm±10%

20 mm±10%

Response frequency

500 Hz

1 kHz min.

600 Hz min.

500 Hz min.

300 Hz min.

40 Hz min.

Power supply voltage
(operating voltage)

12 to 24 VDC (10 to 30 VDC) ripple (p-p): 10% max.

10 to 30 VDC with a ripple (p-p) of 20% max.

12 to 24 VDC
(10 to 30 VDC)
ripple (p-p): 10% max.

Protective circuits

Surge absorber; short-
circuit protection

Surge suppressor; power supply reverse polarity protection

Ambient temperature

Operating

-25 to 70°C (with no icing or condensation)

Storage

Degree of protection

IEC60529 IP67

Material

Case

Heat-resistant ABS resin

Diecast aluminum

Heat-resistant ABS resin

Sensing surface

Heat-resistant ABS resin

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
DF-QSQ-070070 236931 proximity_sensors_brochure_fr.pdf 4 Mbytes DF-QSQ-070070 236931 proximity_sensors_brochure_fr.pdf
DF-QSQ-070070 236931 e221_tl_w_standard_flat_inductive_proximity_sensors_datasheet_fr.pdf 446 Kbytes DF-QSQ-070070 236931 proximity_sensors_brochure_fr.pdf
