OMRONSécurité D4DL/DS/DH/DR/GL/NL/NH/NSD4NS-8FF D4NS0048D D4NS8FF OMRON Plastique 2NC/1NO 2 entrées M20

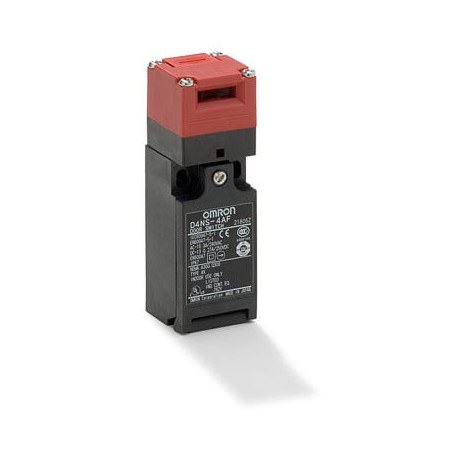

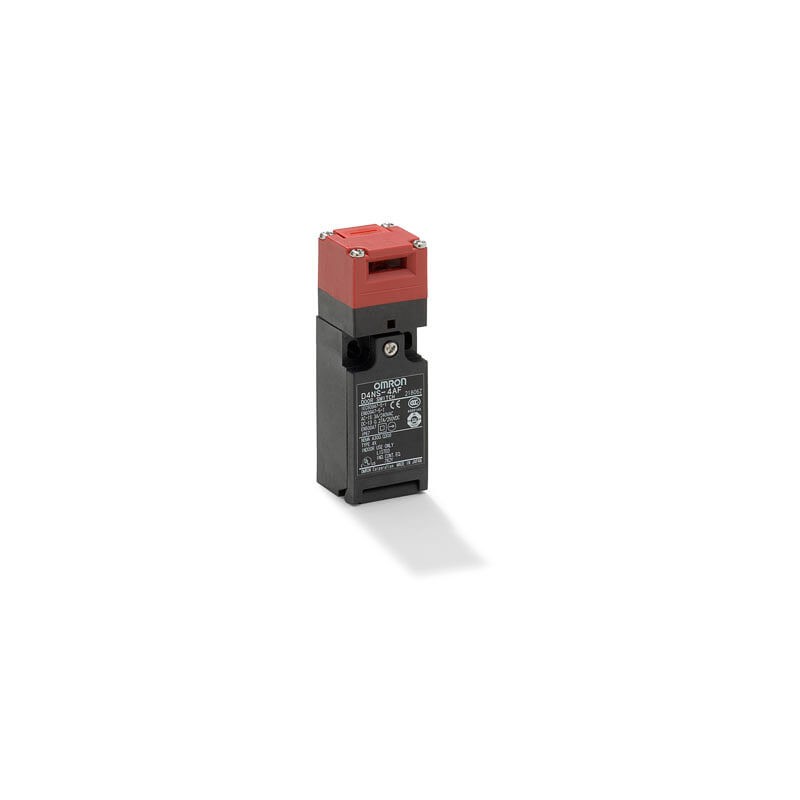

OMRON D4NS-8FF D4NS0048D D4NS8FF - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4NS-8FF D4NS0048D D4NS8FF OMRON Plastique 2NC/1NO 2 entrées M20

Référence: D4NS-8FF

Code: D4NS0048D

Numéro de catalogue: D4NS8FF

Fabricant: OMRON

Description:

Plastique 2NC/1NO 2 entrées M20
Plastique 2NC/1NA M20 2 entrées
INTERRUPT DE SECU 2NF1NO MBB

Catégories:

  • Détecteurs > Commutateur de position avec actionneur séparé
  • OMRON > Sécurité > D4DL/DS/DH/DR/GL/NL/NH/NS

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 42,22 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

Interrupteur de porte à clé avec boîtier en plastique

La gamme D4NS inclut des modèles à trois contacts avec des formats de contacts 2NF/1NF et 3NF en plus des formats de contacts précédents 1NF/1NO et 2NF. Nous vous proposons également des modèles avec des connecteurs M12 et une ouverture de conduit, notamment M20.

  • Modèles à trois contacts : Contacts 2NF/1NF et 3NF
  • Modèles à deux contacts 1NF/1NO et 2NF
  • Modèles avec connecteur M12
  • Des contacts dorés normalisés fournissent une grande fiabilité des contacts
  • Utilisable avec des charges standard et micro

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

ETIM for 163115 Détecteurs (EC002592)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueQuader
Nom de la caractéristiqueFinition de l'élément de commutation (EF003591)
Valeur de la caractéristiqueÉlément de commutation à action lente
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueEntrée de câble métrique
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueManœuvre positive d'ouverture (EF006694)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique1
Nom de la caractéristiqueCourant de fonctionnement nominal CA-15, 230 V (EF001385)
Valeur de la caractéristique3 A
Nom de la caractéristiqueNombre de contacts auxiliaires orientés sur la sécurité (EF006940)
Valeur de la caractéristique0
Nom de la caractéristiqueCourant de fonctionnement nominal Ie CC-13, 230 V (EF001386)
Valeur de la caractéristique0.27 A
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique2
Nom de la caractéristiqueLargeur du capteur (EF007094)
Valeur de la caractéristique56 mm
Nom de la caractéristiqueHauteur du capteur (EF007283)
Valeur de la caractéristique30 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique88 mm
Nom de la caractéristiqueTempérature ambiante en fonctionnement (EF007515)
Valeur de la caractéristique-30 °C
