OMRONTerminaux de dialogue HMI ACCESSOIRES NS-CLK21 113739 NSCLK21 OMRON Carte ControllerLink à la borne NS10/12/15

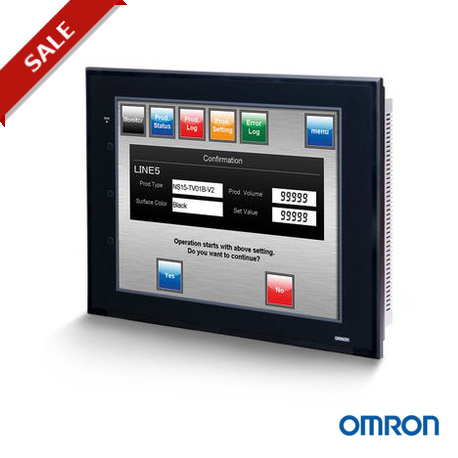

OMRON NS-CLK21 113739 NSCLK21 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

NS-CLK21 113739 NSCLK21 OMRON Carte ControllerLink à la borne NS10/12/15

Référence: NS-CLK21

Code: 113739

Numéro de catalogue: NSCLK21

Fabricant: OMRON

Description:

Carte ControllerLink à la borne NS10/12/15
Carte ControllerLink pour le terminal NS10/12/15

Catégories:

  • OMRON > Terminaux de dialogue > HMI Accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Informations pour la commande

Type

Code De Commande

Ecran TFT 15", 1024 x 768 pixels

avec Ethernet

Noir

NS15-TX01B-V2

Argent

NS15-TX01S-V2

Ecran TFT 12", 800 x 600 pixels

pas d'Ethernet

Noir

NS12-TS00B-V2

D'ivoire

NS12-TS00-V2

avec Ethernet

Noir

NS12-TS01B-V2

D'ivoire

NS12-TS01-V2

Ecran TFT 10", 640 x 480 pixels

pas d'Ethernet

Noir

NS10-TV00B-V2

D'ivoire

NS10-TV00-V2

avec Ethernet

Noir

NS10-TV01B-V2

D'ivoire

NS10-TV01-V2

Ecran TFT de 8,4 pouces, 640 x 480 pixels

pas d'Ethernet

Noir

NS8-TV00B-V2

D'ivoire

NS8-TV00-V2

avec Ethernet

Noir

NS8-TV01B-V2

D'ivoire

NS8-TV01-V2

Remarque: Pour les accessoires, veuillez vous référer à

Spécifications

Article

NS15

NS12

NS10

NS8

Type d'affichage

15 pouces couleur TFT

12 pouces couleur TFT

10 pouces couleur TFT

8 pouces couleur TFT

Résolution de l'affichage

1024×768 (XGA)

800 x 600 (SVGA)

640×480 (VGA)

Nombre de couleurs

256 (32.768 pour les données de l'image)

Rétro-éclairage

2×CCFL

1×LED

Rétro-éclairage durée de vie

Min. 50000 heures

Angle de vue

Gauche/droite ±85°, 70°, en Bas à 80°

Gauche/droite ±60°, Haut De 45°, en Bas à 75°

Gauche/droite ±60°, 35°, en Bas à 65°

Gauche/droite ±65°, Top 50°, en Bas à 60°

Panneau tactile

Panneau tactile analogique résistif

La matrice tactile résistif

Nombre de touches de fonctions

Trois

-

Dimensions en mm (H×l×p)

304×405×75.8

241×315×48.5

177×232×48.5

Poids

4.2 kg max.

2,5 kg max.

2,0 kg max.

L'écran de capacité de données

60 MO

Mémoire interne

Bits de la mémoire: de 32 767 bits, Mot de la mémoire: de 32 767 mots, Retentative de mémoire: fixé à 8 192 bits et 8,192 mots.

L'interface de carte mémoire

1 connecteur ATA de la carte Compact Flash

La connexion de l'imprimante

PictBridge soutien

Série (COM1)

1×RS-232

Série (COM2)

1×RS-232/422/485

1×RS-232

USB Esclave

Pour la programmation et de l'imprimerie

Ethernet

IEEE 802.3 u 10Base-T/100Base-TX

Le module d'extension

Réseau en option/vidéo de l'unité de

Vidéo en option unité

La tension de ligne

24 VDC ±15%

La consommation d'énergie

45 W max.

25 W max.

Batterie

CJ1W-BAT01

De vie de la pile

5 ans (à 25°C)

Indice de protection du boîtier (côté avant)

IP65F (équivalent à NEMA4)

Obtenu normes

UL 1604 Classe 1 Diff. 2, cUL, CE, Lloyds, DNV

Environnement d'exploitation

Pas de gaz corrosifs

Immunité au bruit

Conforme à IEC61000-4-4, 2 KV (lignes électriques)

Température ambiante de fonctionnement

0 à 50°C

Ambiante de fonctionnement humidité

De 35% à 85% (de 0 à 40°C) sans condensation, de 35% à 60% (40 à 50°C) sans condensation

1.voir le manuel pour plus de détails.
