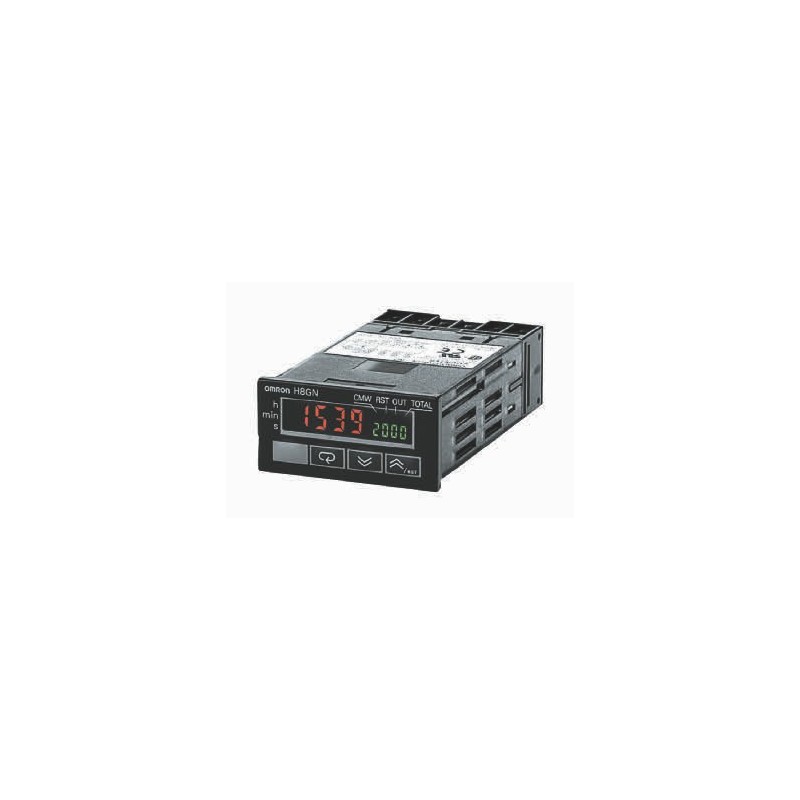

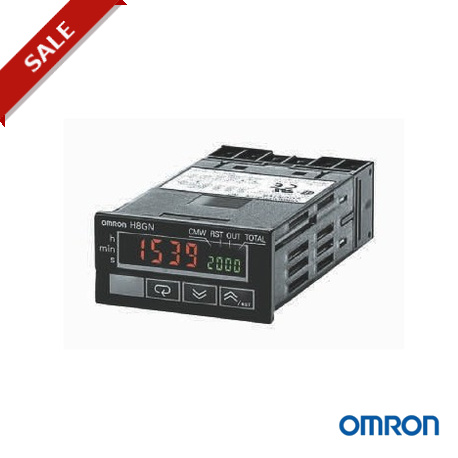

H8GN-AD 232278 OMRON Compteurs, Compteur / Minuteur 24x48 SPDT 24VDC

H8GN Compteurs à présélections
Le plus petit compteur / minuterie à présélection au monde
Le H8GN est une minuterie et un compteur réunis dans 1/32 DIN. Il est très simple de commuter entre les fonctions de compteur et de minuterie. Pendant le
fonctionnement, il est possible de commuter l'affichage pour indiquer la valeur de totalisation sur 8 chiffres. Nombreuses fonctions avancées fournies en série
avec le H8GN.
• Taille en mm (H x L x P) 24 x 48 x 83, boîtier 1/32 DIN
• Affichage 8 chiffres, 4 valeurs et 4 valeurs de consigne
• Montage en façade
• –999 à 9 999
• 24 Vc.c.
Références
Fonctions Tension d'alimentation
Sortie Référence
Communications
Compteur Minuterie Pas de communication RS-485
Compteur : comptage / décomptage /
réversible,
4 chiffres, modes de sortie N, F, C ou K Compteur totalisateur : 8 chiffres
A : Retard à l'enclenchement
B : Clignotement
D: Temporisation front descendant
E: Intervalle
F : Cumulatif
Z : Tout ou rien ajustable
24 Vc.c. Sortie contact (SPDT) H8GN-AD H8GN-AD-FLK
Caractéristiques
Tension d'alimentation nominale 24 Vc.c.
Plage de tension de fonctionnement 85 à 110 % de la tension d'alimentation nominale Consommation 1,5 W max. (pour la charge c.c. max.) (courant d'appel : 15 A max.) Méthode d'installation Montage encastré
Connexions externes Bornes à vis (vis M3)
Couple de serrage de la vis du bornier 0,5 Nm max.
Accessoires Garniture étanche, support de fixation pour montage encastré
Affichage LCD à transmission négative à 7 segments affichage du temps (h, mn, s) CMW, OUT, RST, TOTAL Valeur courante (rouge, caractères de 7 mm de haut) valeur de consigne (vert, caractères de 3,4 mm de haut)
Chiffres Valeur courante (PV) : 4 chiffres, valeur de consigne (SV) : 4 chiffres, lorsque la valeur de comptage total s'affiche : 8 chiffres (zéros supprimés)
Sauvegarde mémoire EEPROM (mémoire non volatile) (nombre d'écritures : 100 000 fois)
Compteur Vitesse de comptage maximale 30 Hz ou 5 kHz
Plage de comptage –999 à 9 999
Modes d'entrée Entrées incrément, décrément, individuelle et quadrature
Minuterie Modes de temporisation Temps écoulé (haut), temps restant (bas)
Entrées Signaux d'entrées Pour compteur : CP1, CP2 et RAZ
Pour minuterie : démarrage, porte et remise à zéro
Mode d'entrée Entrée sans tension (court-circuit au contact et entrée ouverte)
Impédance de court-circuit (ON) : 1 k max. (courant runoff d'environ 2 mA à 0 ) Tension résiduelle de court-circuit (ON) : 2 Vc.c. max.
Impédance de circuit ouvert (OFF) : 100 k min.
Tension appliquée : 30 Vc.c. max.
Départ, RAZ, porte Largeur minimale du signal d'entrée : 1 ou 20 ms (sélection possible)
Réinit. alim. Temps d'ouverture min. : 0,5 s
Sortie de contrôle Sortie contact SPDT : 3 A à 250 Vc.a. / 30 Vc.c., charge résistive (cos = 1)
Charge appliquée minimale 10 mA à 5 Vc.c. (niveau de défaillance : P, valeur de référence)
Système de RAZ RAZ externe, manuelle et réinit. alim. (pour minuterie dans les modes A, B, D, E et Z)
Temps d'attente du capteur 260 ms max.
(aucune entrée n'est reçue pendant le temps d'attente du capteur si les sorties de contrôle sont OFF)
Temporisation Précision du temps de fonctionnement et erreur
de réglage (y compris l'influence de la température et de la tension)
Départ signal : ±0,03 % ±30 ms max.
Départ mise sous tension : ±0,03 % ±50 ms max.
Température ambiante
Fonctionnement / Stockage : –10 à 55 °C (sans givre ni condensation)
–25 à 65 °C (sans givre ni condensation)
Couleur du boîtier Arrière : gris fumée avant : N1.5 (noir)
Classe de protection Surface du panneau : IP66 et NEMA type 4X (à l'intérieur) boîtier arrière : IP20, bornier : IP20
Taille en mm 24 × 48 × 83
