OMRONCodeurs E6A2E6A2-CS5C 360P/R 0,5M E6A21018G E6A2CS5C36005M OMRON Différentiels 360ppr NPN 12-24vdc Câble de 0,5 m

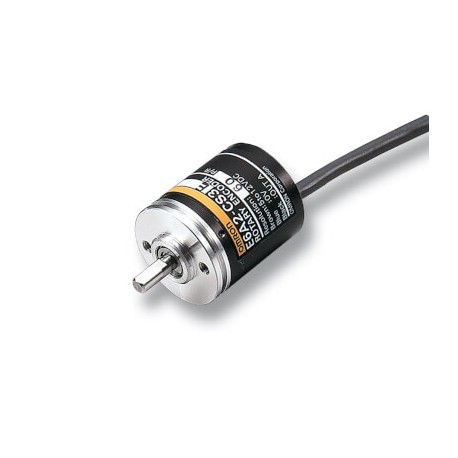

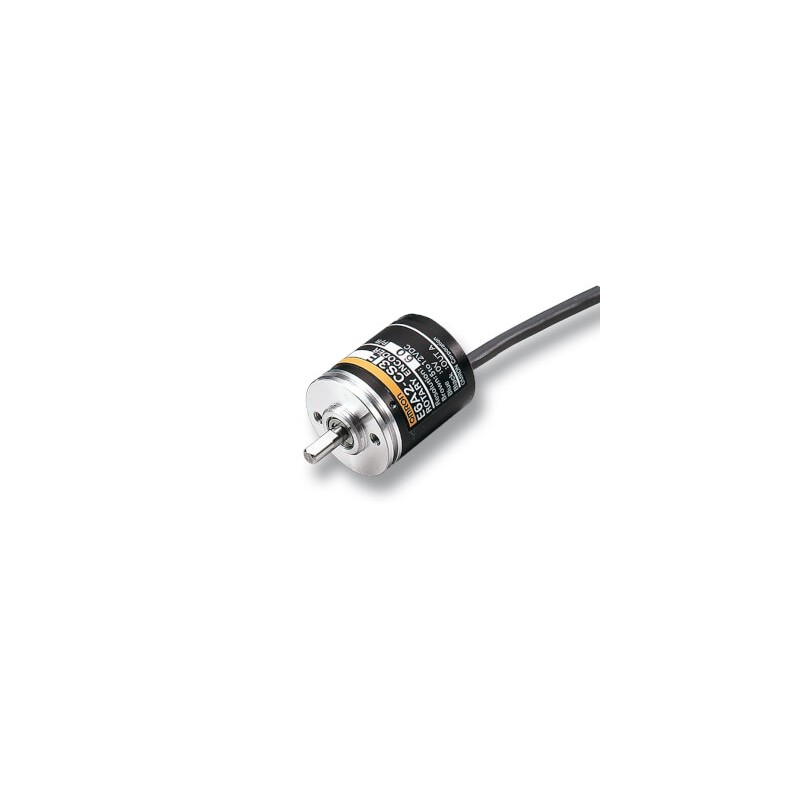

OMRON E6A2-CS5C 360P/R 0,5M E6A21018G E6A2CS5C36005M - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E6A2-CS5C 360P/R 0,5M E6A21018G E6A2CS5C36005M OMRON Différentiels 360ppr NPN 12-24vdc Câble de 0,5 m

Référence: E6A2-CS5C 360P/R 0,5M

Code: E6A21018G

Numéro de catalogue: E6A2CS5C36005M

Fabricant: OMRON

Description:

Différentiels 360ppr NPN 12-24vdc Câble de 0,5 m
Câble incrémental A 360ppr NPN 12-24Vdc 0,5 m
Miniature 30 kHz, sortie A, 360 impulsions/tour, 12-24 Vc.c., sortie NPN collecteur ouvert, câble 0,5 m

Catégories:

  • Détecteurs > Codeur
  • OMRON > Codeurs > E6A2

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 178,74 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Codeur rotatif miniature

La gamme E6A de codeurs rotatifs possède un petit boîtier de 25 mm de diamètre.

  • Diamètre de sortie de 25 mm

Ordering information

Size dia. in mm

Output phase

Power supply voltage

Output form

Resolution (pulse/rotation)

Order code

25

A

5 to 12 VDC

NPN voltage output

10, 20, 60, 100, 200, 300, 360, 500

E6A2-CS3E

NPN open collector

10, 20, 60, 100, 200, 300, 360, 500

E6A2-CS3C

12 to 24VDC

E6A2-CS5C

A, B

5 to 12 VDC

NPN voltage output

100, 200, 360, 500

E6A2-CW3E

NPN open collector

100, 200, 360, 500

E6A2-CW3C

12 to 24VDC

E6A2-CW5C

A, B, Z

5 to 12 VDC

NPN voltage output

100, 200, 360, 500

E6A2-CWZ3E

NPN open collector

100, 200, 360, 500

E6A2-CWZ3C

12 to 24VDC

E6A2-CWZ5C

ETIM for 128479 Détecteurs (EC001486)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiquePrincipe de mesure physique (EF008238)
Valeur de la caractéristiqueOptique
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP50
Nom de la caractéristiqueStandard pour interfaces (EF004017)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueCodeur incrémental
Nom de la caractéristiqueSorties de signal de l'encodeur rotatif (EF003590)
Valeur de la caractéristiqueA+B
Nom de la caractéristiqueFinition du trajet de transmission (EF007513)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueCâble
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAluminium
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition de l'arbre de l'encodeur rotatif (EF006968)
Valeur de la caractéristiqueArbre plein
Nom de la caractéristiqueProgrammable (EF000841)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'impulsions max. (EF003589)
Valeur de la caractéristique360
Nom de la caractéristiqueTaille de construction (EF012282)
Valeur de la caractéristique25 mm
Nom de la caractéristiqueDiamètre de l'arbre (EF007110)
Valeur de la caractéristique3.988 mm
Nom de la caractéristiqueNombre d'impulsions par révolution (EF007289)
Valeur de la caractéristique30000
Nom de la caractéristiqueNombre de pas par révolution (EF006938)
Valeur de la caractéristique360
Nom de la caractéristiqueNombre de révolutions (EF006943)
Valeur de la caractéristique5000
