E69-DF5 E69 1110H E69DF5,1 OMRON Rallonge de 5m de Tous Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E69-DF5 E69 1110H E69DF5,1 OMRON Rallonge de 5m de Tous

E69-DF5

E69 1110H

E69DF5.1

OMRON

Rallonge de 5m de Tous

Rallonge 5m Absolute

CAB RALLONGE H8PR/H8PS 5M

Plus de détails


Détecteurs > Câble confectionné pour détecteur / actionneur

Codeurs > Accessoires Codeurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $310.94
Prix unitaire: $310.94
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Fonctions

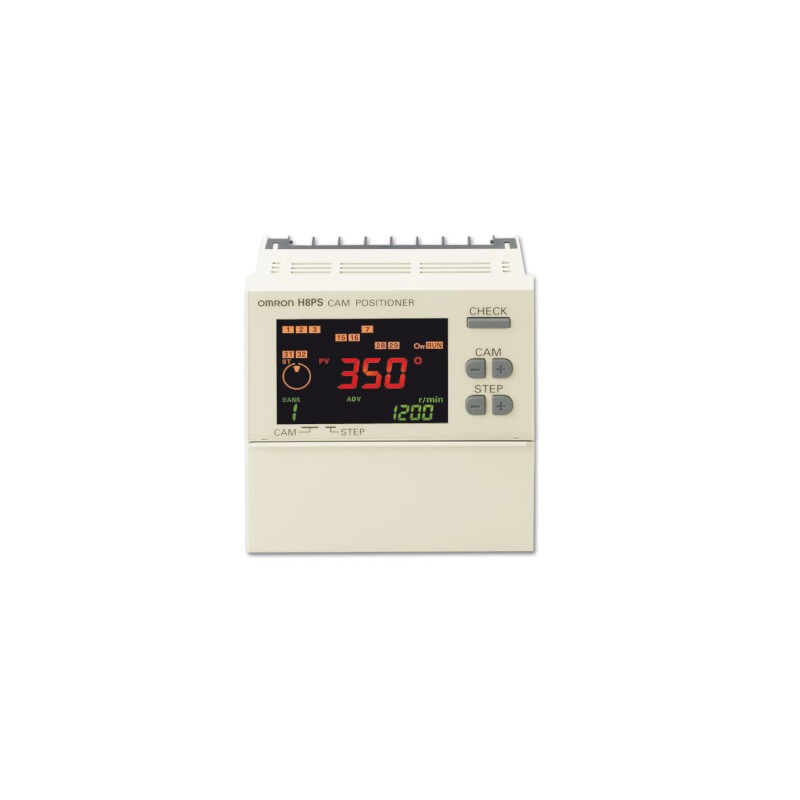

Programmateur de came compact et facile à utiliser

Le H8PS offre un fonctionnement grande vitesse à 1600 tr/min et des réglages haute précision à 0,5° pour de nombreuses applications. Il possède un écran à cristaux liquides haute visibilité à rétro-éclairage. Fonction de compensation d'avance d'angle pour la compensation des retards de sortie.

  • H 96 x L 96 x P 65 mm
  • Montage sur panneau/rail DIN
  • 24 Vc.c.
  • 8, 16 et 32 sorties
  • NPN/PNP 100 mA à 30 Vc.c.

Ordering information

Number of outputs

Mounting method

Output configuration

Bank function

Size in mm (H×W×D)

Order code

8-outputs

Flush-mounting

NPN transistor output

No

96×96×67.5

H8PS-8B

PNP transistor output

H8PS-8BP

Front-mounting/DIN-rail mounting

NPN transistor output

96×96×60.6

H8PS-8BF

PNP transistor output

H8PS-8BFP

16-outputs

Flush-mounting

NPN transistor output

Yes

96×96×67.5

H8PS-16B

PNP transistor output

H8PS-16BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-16BF

PNP transistor output

H8PS-16BFP

32-outputs

Flush-mounting

NPN transistor output

96×96×67.5

H8PS-32B

PNP transistor output

H8PS-32BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-32BF

PNP transistor output

H8PS-32BFP

Encoders

Type

Resolution

Cable length

Order code

Economy

256

2 m

E6CP-AG5C-C 256 2M

Standard

256

1 m

E6C3-AG5C-C 256 1M

2 m

E6C3-AG5C-C 256 2M

360

E6C3-AG5C-C 360 2M

720

E6C3-AG5C-C 720 2M

Rigid

256

2 m

E6F-AG5C-C 256 2M

360

E6F-AG5C-C 360 2M

720

E6F-AG5C-C 720 2M

Accessories

Name

Specification

Order code

Discrete wire output cable

2 m

Y92S-41-200

Connector-type output cable

2 m

E5ZE-CBL200

USB cable

A miniB, 2 m

Y92S-40

Parallel input adapter

Two units can operate in parallel

Y92C-30

Protective cover

Y92A-96B

Watertight cover

Y92A-96N

DIN-rail mounting base

Y92F-91

Note:CD-ROM support software H8PS-SOFT-V1 available on request. Please contact your Omron representative.

Encoder accessories

Name

Specification

Order code

Shaft coupling for the E6CP

Axis: 6 mm dia.

E69-C06B

Shaft coupling for the E6C3

Axis: 8 mm dia.

E69-C08B

Shaft coupling for the E6F

Axis: 10 mm dia.

E69-C10B

Extension cable

5 m (same for E6CP, E6C3, and E6F)

E69-DF5

Specifications

Rated supply voltage

24 VDC

Inputs

Encoder input

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

External inputs

Input signals

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

Input type

No voltage inputs: ON impedance: 1 kΩ max. (leakage current: Approx. 2 mA at 0 Ω)

ON residual voltage: 2 V max., OFF impedance: 100 kΩ min., applied voltage: 30 VDC max.

Minimum input signal width: 20 ms

Number of banks

8 banks (for 16-/32-output models only)

Display method

7-segment, negative transmissive LCD (main display: 11 mm (red), sub-display: 5.5 mm (green))

Memory backup method

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient operating temperature

−10 to 55°C (with no icing or condensation)

Storage temperature

−25 to 65°C (with no icing or condensation)

Ambient humidity

25 to 85%

Degree of protection

Panel surface: IP40, rear case: IP20

Case color

Light grey (Munsell 5Y7/1)

ETIM for 357364 Détecteurs (EC001855)
Caractéristique Valeur
Finition raccordement électrique, côté champ (EF005525) Autre
Type de câble (EF000081) Multiconducteur
Couleur de la gaine de câble (EF008249) Noir
Classe de protection (IP) (EF005474) Autre
Type de contact à fiche, côté champ (EF006269) Mâle (prise)
Disposition de la rampe de câble, côté champ (EF005928) Droit
Matériau du revêtement de contact (EF004020) Or
Matériau du corps de base de contact (EF008248) Autre
Type de contact à fiche, côté boîtier (EF008386) Femelle (jack)
Disposition de la rampe de câble, côté boîtier (EF005927) Droit
Matériau de la gaine de câble (EF004136) PVC
Finition raccordement électrique, côté boîtier (EF005524) Autre
Blindé (EF000881) Oui
Sans halogène (EF000025) Non
Avec affichage LED (EF005950) Non
Résistance de contact (EF003992) 500 mOhm
Tension assignée (EF000228) 140 V
Longueur de câble (EF000536) 5 m
Courant assigné In (EF008250) 2 A
Nombre de pôles (EF001391) 12
Température extérieure admissible du câble, fixe (EF001686) -10 °C
Température extérieure admissible du câble, en mouvement (EF001685) -10 °C

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
E69-DF5 E69DF5.1 E69 1110H m075_h8ps_cam_positioner_datasheet_fr.pdf 2 Mbytes E69-DF5 E69DF5.1 E69 1110H m075_h8ps_cam_positioner_datasheet_fr.pdf
