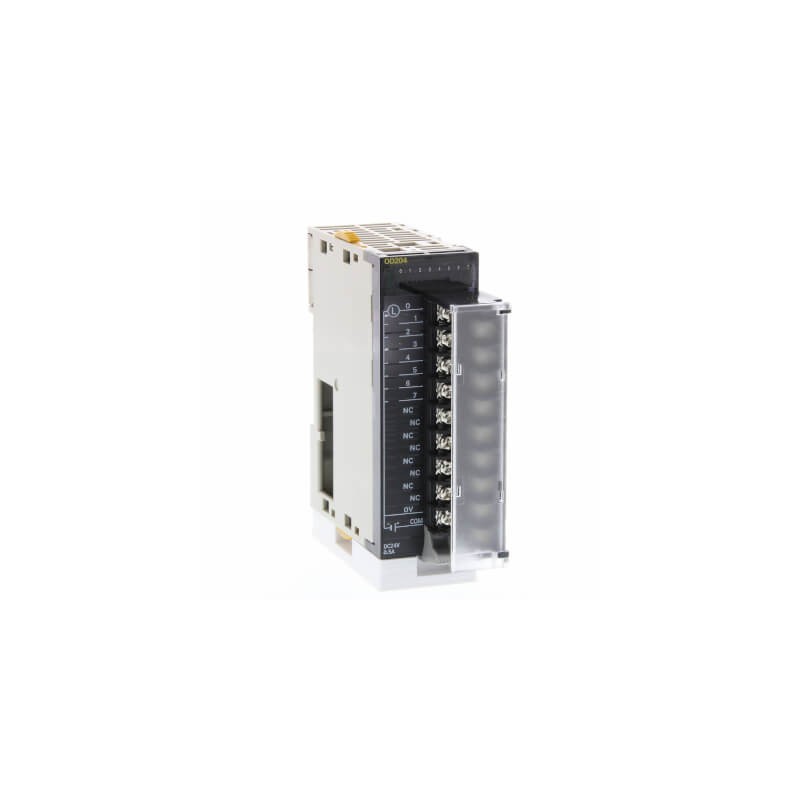

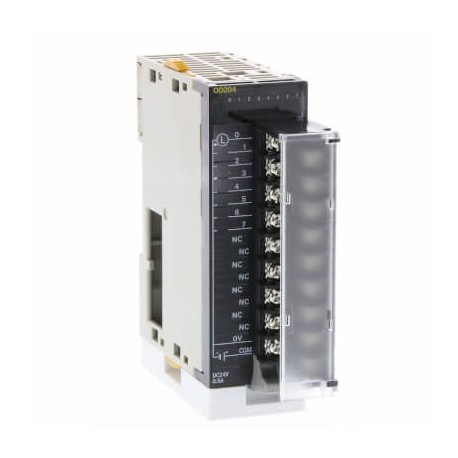

CJ1W-OD204 315603 OMRON Control Systems, Module 8 sorties PNP 0.5A terme. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CJ1W-OD204 315603 OMRON Control Systems, Module 8 sorties PNP 0.5A terme.

CJ1W-OD204

315603

OMRON

Disponible

Expédition hui

Control Systems, Module 8 sorties PNP 0.5A terme.

Plus de détails


Automates Programmables Industriels Apis

CJ1

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Quantité Prix
1+$209.60
2+$202.36
3+$198.90
4+$196.73
6+$194.52
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



Cartes d’E/S numériques série CJ API modulaire
8 à 64 points par carte – entrées, sorties ou mixte
Les cartes d’E/S numériques servent d’interface API pour effectuer un contrôle
séquentiel rapide et fiable. Une gamme complète de cartes, des entrées c.c. grande vitesse aux sorties relais, vous permet d’adapter le CJ1 à vos besoins.
Les cartes CJ1 existent avec des densités d’E/S et des technologies de connexion
différentes. Il est possible de câbler jusqu’à 16 points d’E/S sur les cartes pourvues de bornes à ressorts ou de bornes à vis M3 amovibles. Les cartes d’E/S 32 et 64 points
haute densité sont équipées de connecteurs plats à 40 broches standard. Des câbles
préfabriqués et des bornes de câblage sont disponibles pour se connecter facilement aux cartes d’E/S haute densité.
Références
Points Type Tension nominale
Courant nominal Largeur Remarques Type de connexion*1
Référence
16 Entrée c.a. 120 Vc.a. 7 mA 31 mm – M3 CJ1W-IA111
8 Entrée c.a. 240 Vc.a. 10 mA 31 mm – M3 CJ1W-IA201
8 Entrée c.c. 24 Vc.c. 10 mA 31 mm – M3 CJ1W-ID201
16 Entrée c.c. 24 Vc.c. 7 mA 31 mm – M3
Sans vis
CJ1W-ID211
CJ1W-ID211(SL)
16 Entrée c.c. 24 Vc.c. 7 mA 31 mm Réponse rapide (15 μs ON, 90 μs OFF) M3 CJ1W-ID212
16 Entrée c.c. 24 Vc.c. 7 mA 31 mm Tâches d’interruption de démarrage des entrées dans le programme API
16 Entrée c.c. 24 Vc.c. 7 mA 31 mm Verrouillage des impulsions jusqu’à la largeur d’impulsions de 50 μs
M3 CJ1W-INT01
M3 CJ1W-IDP01
32 Entrée c.c. 24 Vc.c. 4,1 mA 20 mm – 1 × Fujitsu CJ1W-ID231
32 Entrée c.c. 24 Vc.c. 4,1 mA 20 mm – 1 × MIL*1 (40 pts) CJ1W-ID232
32 Entrée c.c. 24 Vc.c. 4,1 mA 20 mm Réponse rapide (15 μs ON, 90 μs OFF) 1 × MIL*1 (40 pts) CJ1W-ID233
64 Entrée c.c. 24 Vc.c. 4,1 mA 31 mm – 2 × Fujitsu CJ1W-ID261
64 Entrée c.c. 24 Vc.c. 4,1 mA 31 mm – 2 × MIL*1 (40 pts) CJ1W-ID262
8 Sortie triac 250 Vc.a. 0,6 mA 31 mm – M3 CJ1W-OA201
8 Sortie relais 250 Vc.a. 2 A 31 mm – M3
Sans vis
16 Sortie relais 250 Vc.a. 2 A 31 mm – M3
Sans vis
CJ1W-OC201
CJ1W-OC201(SL)
CJ1W-OC211
CJ1W-OC211(SL)
8 Sortie c.c. (NPN) 12 à 24 Vc.c. 2 A 31 mm – M3 CJ1W-OD201
8 Sortie c.c. (PNP) 24 Vc.c. 2 A 31 mm Avec protection contre les courts-circuits, M3 CJ1W-OD202 alarme
8 Sortie c.c. (PNP) 24 Vc.c. 0,5 A 31 mm Avec protection contre les courts-circuits, M3 CJ1W-OD204 alarme
16 Sortie c.c. (NPN) 12 à 24 Vc.c. 0,5 A 31 mm – M3
Sans vis
16 Sortie c.c. (PNP) 24 Vc.c. 0,5 A 31 mm Avec protection contre les courts-circuits, M3
CJ1W-OD211
CJ1W-OD211 (SL)
CJ1W-OD212
alarme
Sans vis
CJ1W-OD212 (SL)
16 Sortie c.c. (NPN) 24 Vc.c. 0,5 A 31 mm Réponse rapide (15 μs ON, 80 μs OFF) M3 CJ1W-OD213
32 Sortie c.c. (NPN) 12 à 24 Vc.c. 0,5 A 20 mm – 1 × Fujitsu CJ1W-OD231
32 Sortie c.c. (PNP) 24 Vc.c. 0,3 A 20 mm Avec protection contre les courts-circuits, 1 × MIL*1 (40 pts) CJ1W-OD232 alarme
32 Sortie c.c. (NPN) 24 Vc.c. 0,5 A 20 mm Réponse rapide (15 μs ON, 80 μs OFF) 1 × MIL*1 (40 pts) CJ1W-OD234
64 Sortie c.c. (NPN) 12 à 24 Vc.c. 0,3 A 31 mm – 2 × Fujitsu CJ1W-OD261
64 Sortie c.c. (PNP) 24 Vc.c. 0,3 A 31 mm – 2 × MIL*1 (40 pts) CJ1W-OD262
16 + 16 Entrée + sortie c.c. (PNP) 24 Vc.c. 0,5 A 31 mm – 2 × MIL*1 (20 pts) CJ1W-MD232
32 + 32 Entrée + sortie c.c. (NPN) 24 Vc.c. 0,3 A 31 mm – 2 × MIL*1 (40 pts) CJ1W-MD263
32 + 32 Entrée + sortie c.c. (TTL) 5 Vc.c. 35 mA 31 mm – 2 × MIL*1 (40 pts) CJ1W-MD563
*1 MIL = connecteur conforme à MIL-C-83503 (compatible avec DIN 41651 / IEC 60603-1).
Remarque : Toutes les cartes d’E/S analogique sont désignées comme des cartes E/S spéciales.
Pour les câbles d’E/S et les borniers, voir page 72.
Accessoires
Description Type de connexion Référence
Borniers à ressorts à 18 points de remplacement pour les cartes d’E/S, lots de 5 pièces. Sans vis CJ-WM01-18P-5
Borniers à vis à 18 points de remplacement pour les cartes d’E/S, lots de 5 pièces. M3 CJ-OD507-18P-5
31
