OMRONCapteurs de proximitéE2FE2F-X10F1 2M E2F 7108E E2FX10F12MOMS OMRON Plastique 3h 10 mm M30 PNP NA Câble de 2m

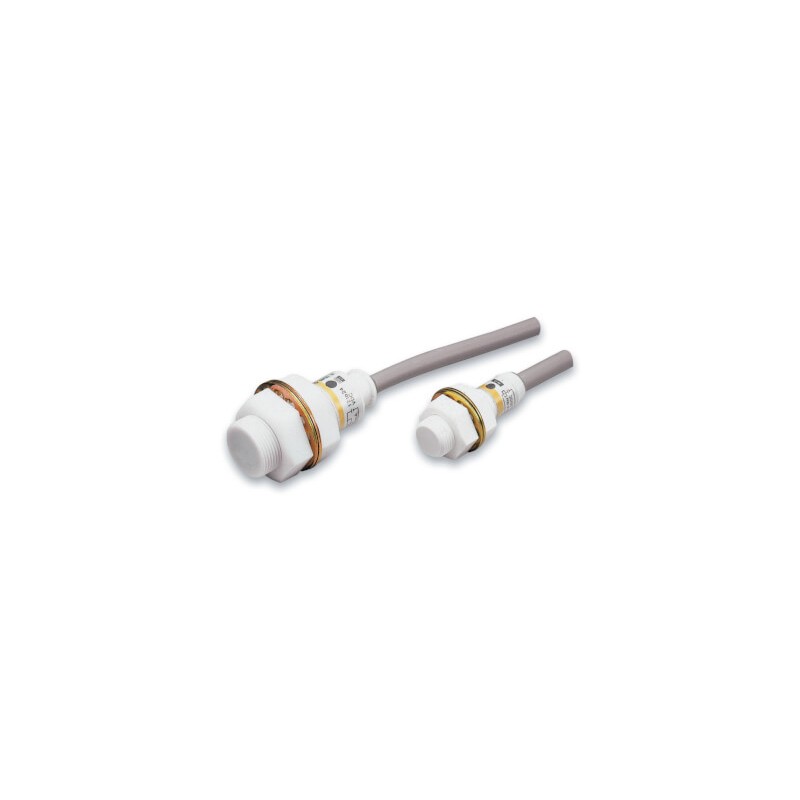

OMRON E2F-X10F1 2M E2F 7108E E2FX10F12MOMS - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2F-X10F1 2M E2F 7108E E2FX10F12MOMS OMRON Plastique 3h 10 mm M30 PNP NA Câble de 2m

Référence: E2F-X10F1 2M

Code: E2F 7108E

Numéro de catalogue: E2FX10F12MOMS

Fabricant: OMRON

Description:

Plastique 3h 10 mm M30 PNP NA Câble de 2m
Plastique 3h 10mm M30 PNP NA Câble 2m
M30, blindé, 10 mm, 10-30 Vc.c., PNP, NO, câble 2 m

Catégories:

  • Détecteurs > Détecteur de proximité inductif
  • OMRON > Capteurs de proximité > E2F

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 66,89 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Détecteur inductif résistant aux produits chimiques en boîtier cyclindrique PTFE

Le E2FQ présente un boîtier en plastique pour obtenir une résistance aux produits chimiques (ex. agents de nettoyage utilisés dans l'industrie des semi-conducteurs).

  • Boîtier complet en plastique pour une résistance aux produits chimiques
  • Modèles c.c. 2 ou 3 fils

Ordering information

DC 2-wire (pre-wired)

Size

Sensing distance

Order code1(for pre-wired types with 2 m PVC cable)

M12

⬛

−

2 mm

E2FQ-X2D1

M18

5 mm

E2FQ-X5D1

M30

10 mm

E2FQ-X10D1

DC 3-wire (pre-wired)

Size

Sensing distance

Order code1(for pre-wired types with 2 m PVC cable)

PNP

NPN

M12

⬛

−

2 mm

E2FQ-X2F1

E2FQ-X2E1

M18

5 mm

E2FQ-X5F1

E2FQ-X5E1

M30

10 mm

E2FQ-X10F1

E2FQ-X10E1

Specifications

Item

M12

M18

M30

E2FQ-X2_

E2FQ-X5_

E2FQ-X10_

Sensing distance

2 mm±10%

5 mm±10%

10 mm±10%

Response frequency

E1, F1 models: 1.5 kHz
D1 models: 800 Hz

E1, F1 models: 600 Hz,
D1 models: 500 Hz

E1, F1 models: 400 Hz,
D1 models: 300 Hz

Power supply voltage
(Operating voltage)

E1, F1 models: 12 to 24 VDC, ripple (p-p): 10% max., (10 to 30 VDC)
D1 models: 12 to 24 VDC, ripple (p-p): 20% max., (10 to 36 VDC)

Protective circuits

D1 models: surge suppressor
E1, F1 models: power supply, reverse polarity protection, short circuit protection, surge suppressor

Ambient temperature

Operating

−25 to 70°C (with no icing or condensation)

Storage

Degree of protection

IEC60529 IP67

Material

Case

PTFE

Sensing surface

PTFE

1.Operation mode normally open (NO)

ETIM for 235657 Détecteurs (EC002714)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueCylindre, filetage
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueConditions de montage mécaniques du capteur (EF004041)
Valeur de la caractéristiquePlan
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType d'actionnement (EF006949)
Valeur de la caractéristiqueCible métallique
Nom de la caractéristiqueFinition de la fonction de commutation (EF003963)
Valeur de la caractéristiqueContact à fermeture
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueCâble
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueFinition de la sortie de commutation (EF003962)
Valeur de la caractéristiquePNP
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiquePossibilité de mise en cascade (EF000507)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec fonction de surveillance des appareils disposés en aval (EF004052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'épreuve de la pression (EF007106)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties retardées protégées (EF003952)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties de semiconducteur avec fonction de signalisation (EF003945)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties de semiconducteur protégées (EF003951)
Valeur de la caractéristique0
Nom de la caractéristiqueDiamètre du capteur (EF007111)
Valeur de la caractéristique30 mm
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique10 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique57 mm
Nom de la caractéristiqueFréquence de commutation (EF003587)
Valeur de la caractéristique400 Hz
Nom de la caractéristiqueNombre de sorties retardées avec fonction de signalisation (EF003946)
Valeur de la caractéristique0
Nom de la caractéristiqueTension d'alimentation (EF004127)
Valeur de la caractéristique10 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
E2F-X10F1 2M E2FX10F12MOMS E2F 7108E proximity_sensors_brochure_fr.pdf
4 Mbytes
E2F-X10F1 2M E2FX10F12MOMS E2F 7108E d029_e2fq_chemical_resistant_inductive_proximity_sensor_datasheet_en.pdf
230 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
