OMRONCapteurs de proximitéAUTRES CAPTEURS DE PROXIMITÉE2EC-C3D1 E2EC1032R E2ECC3D1 OMRON 2h Enr 3mm D8mm NA

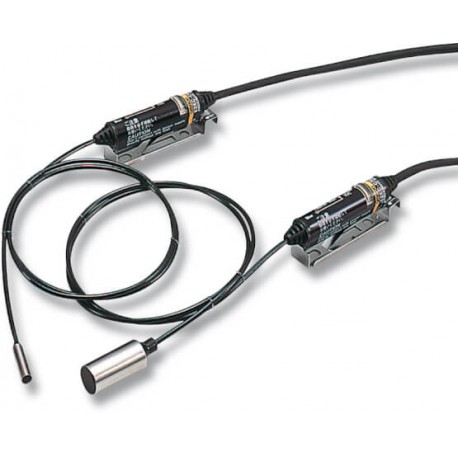

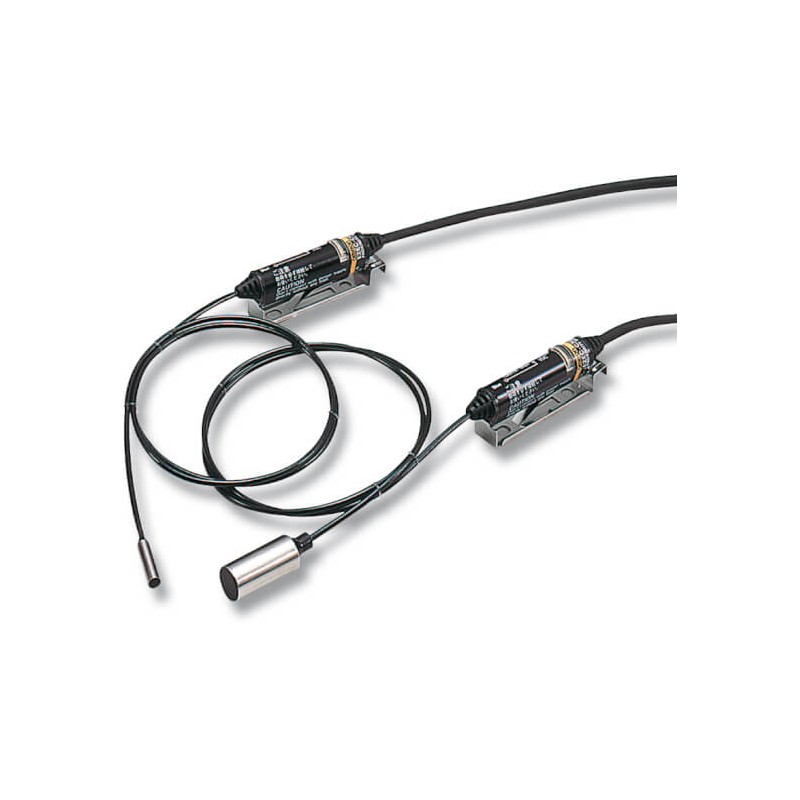

OMRON E2EC-C3D1 E2EC1032R E2ECC3D1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2EC-C3D1 E2EC1032R E2ECC3D1 OMRON 2h Enr 3mm D8mm NA

Référence: E2EC-C3D1

Code: E2EC1032R

Numéro de catalogue: E2ECC3D1

Fabricant: OMRON

Description:

2h Enr 3mm D8mm NA
8 dia. x 18 mm, 3 mm, 10-30 Vc.c., NO, IP67, câble 2 m

Catégories:

  • Détecteurs > Détecteur de proximité inductif
  • OMRON > Capteurs de proximité > Autres Capteurs de proximité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 232,97 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

  • Tête de détection de 3 mm de diamètre pour les plus petits espaces
  • Boîtier M12 ultracourt de 18 mm de long
  • Modèle de boîtier entièrement métallique pour une plus grande résistance dans les environnements difficiles

Caractéristiques et références

Ordering information

Standard (plastic sensing surface) DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)1

Operation mode NO

Operation mode NC

3-mm dia.

⬛

−

E2EC-CR8D1

E2EC-CR8D2

5.4-mm dia.

E2EC-C1R5D1

E2EC-C1R5D2

8-mm dia.

E2EC-C3D1

E2EC-C3D2

M12

E2EC-X4D1

E2EC-X4D2

High protection (all metal face) DC 3-wire and DC 2-wire

Size



Order code
(pre-wired types with 2 m cable length)2

DC 3-wire
Operation mode NO

DC 2-wire
Operation mode NO

8-mm dia.

⬛

−

E2EC-MC2B1

E2EC-MC2D1

E2EC-QC2D1-M1GJ-T3
(fluoroplastic coating)

Specifications

Item

dia. 3

dia. 5.4

dia. 8

M12

E2EC-CR8D_

E2EC-C1R5D_

E2EC-MC

E2EC-QC

E2EC-C3D_

E2EC-X4D_

Sensing distance

0.8 mm±15%

1.5 mm±10%

2 mm±10%

3 mm±10%

4 mm±10%

Response frequency

1.5 kHz

100 Hz

1 kHz

Power supply voltage
(Operating voltage)

12 to 24 VDC (10 to 30 VDC) ripple (p-p): 10% max.

Protective circuits

Surge absorber, short-circuit protection

Ambient temperature

Operating

−25 to 70°C (with no icing or condensation)

Storage

Degree of protection

IEC60529 IP67

Material

Case

Brass

Stainless steel (SUS303)

Brass

Sensing surface

ABS

Stainless steel (SUS303)

ABS

1.Cable length from sensor head to remote amplifier is 0.4 m
2.Cable length from sensor head to remote amplifier is 0.4 m
3.The remote amplifier is equipped with a M12 plug with 30 cm cable. Cable length from sensor head to remote amplifier is 0.5 m

ETIM for 147698 Détecteurs (EC002714)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueCylindre poli
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueConditions de montage mécaniques du capteur (EF004041)
Valeur de la caractéristiquePlan
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType d'actionnement (EF006949)
Valeur de la caractéristiqueCible métallique
Nom de la caractéristiqueFinition de la fonction de commutation (EF003963)
Valeur de la caractéristiqueContact à fermeture
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueCâble
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueMétal
Nom de la caractéristiqueFinition de la sortie de commutation (EF003962)
Valeur de la caractéristique2 fils
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiquePossibilité de mise en cascade (EF000507)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction de surveillance des appareils disposés en aval (EF004052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'épreuve de la pression (EF007106)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties retardées protégées (EF003952)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties de semiconducteur avec fonction de signalisation (EF003945)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties de semiconducteur protégées (EF003951)
Valeur de la caractéristique0
Nom de la caractéristiqueDiamètre du capteur (EF007111)
Valeur de la caractéristique8 mm
Nom de la caractéristiqueDistance de commutation (EF003647)
Valeur de la caractéristique3 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique18 mm
Nom de la caractéristiqueFréquence de commutation (EF003587)
Valeur de la caractéristique1000 Hz
Nom de la caractéristiqueNombre de sorties retardées avec fonction de signalisation (EF003946)
Valeur de la caractéristique0
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V
