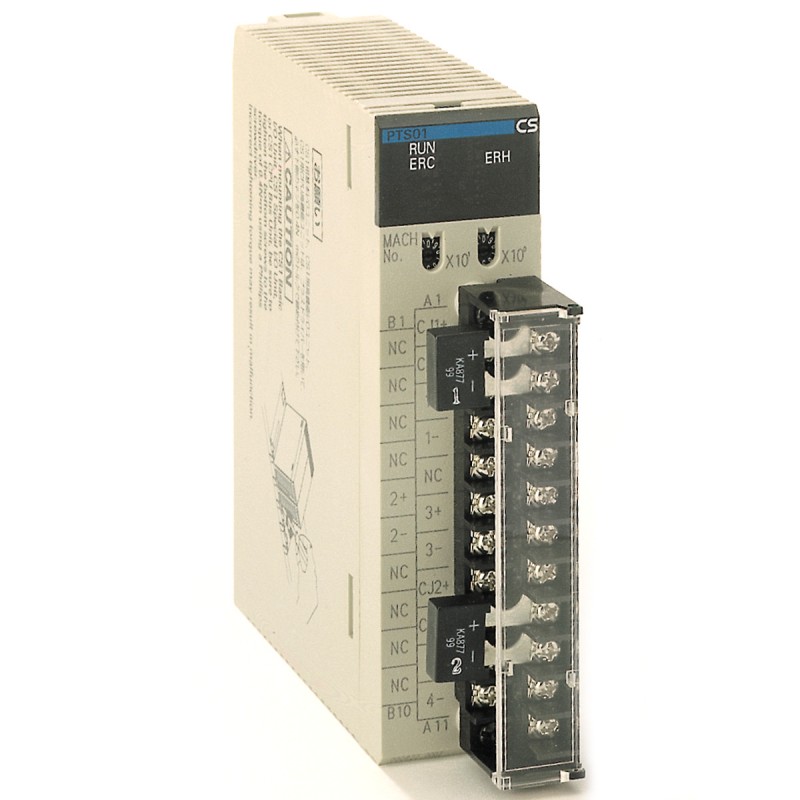

OMRON CS1W-PTS56 CS1W0301G CS1WPTS56 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CS1W-PTS56 CS1W0301G CS1WPTS56 OMRON Module 8 Entrées Pt100/JPt100 Isolation galvanique

Name: CS1W-PTS56 CS1W0301G CS1WPTS56 OMRON Module 8 Entrées Pt100/JPt100 Isolation galvanique
Brand: OMRON
SKU: OMRCS1W0301G
Price: 2045.79 EUR
Availability: OutOfStock

Référence: CS1W-PTS56

Code: CS1W0301G

Numéro de catalogue: CS1WPTS56

Fabricant: OMRON

Description:

Module 8 Entrées Pt100/JPt100 Isolation galvanique

8 entrées analogiques, Pt100/JPt100, bornes à visser, entrées isolées mutuellement

Catégories:

Commande industrielle API > Module d'entrées/sorties analogique
OMRON > Systèmes de contrôle > CS1

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

En savoir plus
ETIM
Commentaires

Garantie, réparation et dévolution.

Prix unitaire: 2.045,79 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 4-5 semaines.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

EN SAVOIR PLUS

Caractéristiques et références

Ordering information

Points	Type	Ranges	Resolution	Accuracy1	Conversion time	Remarks	Connection type	Order code
4	Analog input	0 to 5 V, 0 to 10 V, -10 to 10 V, 1 to 5 V, 4 to 20 mA	1/8,000	V: 0.2% of PV I: 0.4% of PV	250 µs/point	Offset/gain adjustment, peak hold, moving average, alarms	M3	CS1W-AD041-V1
8	Analog input			V: 0.2% of PV I: 0.4% of PV			M3	CS1W-AD081-V1
16	Analog input			0.2% of PV			2 × MIL (34p.)	CS1W-AD161
4	Analog output	0 to 5 V, 0 to 10 V, -10 to 10 V, 1 to 5 V, 4 to 20 mA	1/4,000	V: 0.3% of PV I: 0.5% of PV	1 ms/point	Offset/gain adjustment	M3	CS1W-DA041
8	Voltage output	0 to 5 V, 0 to 10 V, -10 to 10 V, 1 to 5 V		0.3% of PV		Offset/gain adjustment, output hold	M3	CS1W-DA08V
8	Current output	4 to 20 mA		0.5% of PV		Offset/gain adjustment, output hold	M3	CS1W-DA08C
4 + 4	Analog in + output	0 to 5 V, 0 to 10 V, -10 to 10 V, 1 to 5 V (4 to 20 mA input)	1/8,000	V in: 0.2% of PV I in: 0.4% of PV out: 0.3% of PV	1 ms/point	Offset/gain adjustment, scaling, peak hold, moving average, alarms, output hold	M3	CS1W-MAD44
4	Process input	4 to 20 mA, 0 to 20 mA, 0 to 10 V, -10 to 10 V, 0 to 5 V, -5 to 5 V, 1 to 5 V, 1 to 1.25 V, -1.25 to 1.25 V	1/64,000	0.05% of PV	5 ms/point	Configurable alarms, maintenance functions, user-defined scaling, zero/span adjustment, square root, totaliser.	M3	CS1W-PDC11
8	Process input	-10 to 10 V, 0 to 5 V, 1 to 5 V, 4 to 20 mA	1/16,000	0.3% of PV	62.5 ms/point	Configurable alarms, zero/span adjustment, square root	M3	CS1W-PDC55
4	Thermocouple input	B, E, J, K, L, N, R, S, T, U, WRe5-26, PLII, -100 to 100 mV	1/64,000	0.05% of PV	5 ms/point	Configurable alarms (absolute + rate-of-change), peak hold, maintenance functions	M3	CS1W-PTS11
4	Resistance thermometer input	Pt50, Pt100 JPt100, Ni508.4	1/64,000	0.05% of PV	5 ms/point	Configurable alarms (absolute + rate-of-change), peak hold, maintenance functions	M3	CS1W-PTS12
4	Thermocouple input	B, J, K, L, R, S, T	0.1°C	0.3% of PV	62.5 ms/point	4 configurable alarm outputs	M3	CS1W-PTS51
4	Resistance thermometer input	Pt100, JPt100	0.1°C	0.3% of PV	62.5 ms/point	4 configurable alarm outputs	M3	CS1W-PTS52
8	Thermocouple input	B, J, K, L, R,S, T	0.1°C	0.3% of PV	31.2 ms/point	Configurable alarms per channel	M3	CS1W-PTS55
8	Resistance thermometer input	Pt100, JPt100	0.1°C	0.3% of PV	31.2 ms/point	Configurable alarms per channel	M3	CS1W-PTS56
4	2-Wire transmitter input	1 to 5 V, 4 to 20 mA	1/4,096	0.2% of FS	25 ms/point	Built-in power supply for transmitter, configurable alarms, square root, rate-of-change, etc.	M3	CS1W-PTW01
8	Power transducer input	-1 to 1 mA, 0 to 1 mA	1/4,096	0.2% of FS	25 ms/point	Inrush current limiter, configurable alarms, averaging, etc.	M3	CS1W-PTR01
8	Power transducer input	-100 to 100 mV, 0 to 100 mV	1/4,096	0.2% of FS	25 ms/point	Inrush current limiter, configurable alarms, averaging, etc.	M3	CS1W-PTR02
4	Pulse rate input	20000 pps, voltage, open collector, contact	up to 1/32,000	-	25 ms/point	Averaging, totaliser	M3	CS1W-PPS01
4	Isolated control output	1 to 5 V, 4 to 20 mA	1/4,000	I: 0.1% of FS V: 0.2% of FS	25 ms/point	Output readback, high/low/rate limiting, disconnection alarm, zero/span adjustment	M3	CS1W-PMV01
4	Isolated control output	-10 to 10 V, 0 to 10 V, -5 to 5 V, 0 to 5 V, -1 to 1 V, 0 to 1 V	1/4,000	0.1% of FS	10 ms/point	High/low/rate limiting, output hold, zero/span adjustment	M3	CS1W-PMV02

Note: All analog I/O units are designated as special I/O units

1.Accuracy for Voltage and Current Inputs/Outputs as percentage of full scale and typical value at 25°C ambient temperature (Consult the operation manual for details)
Accuracy for Temperature Inputs/Outputs as percentage of process value and typical value at 25°C ambient temperature (Consult the operation manual for details)

ETIM for 172048 Commande industrielle API (EC001420)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)

Valeur de la caractéristiqueNiveau a

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)

Valeur de la caractéristiqueAutre

Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueSortie, courant (EF003212)
