OMRONInterrupteurs de position / BOUTONS-POUSSOIRSINTERRUPTEURS DE POSITION SPÉCIAUXA3PJ-5080 A3PJ5080H A3PJ5080 OMRON Bouton-poussoir

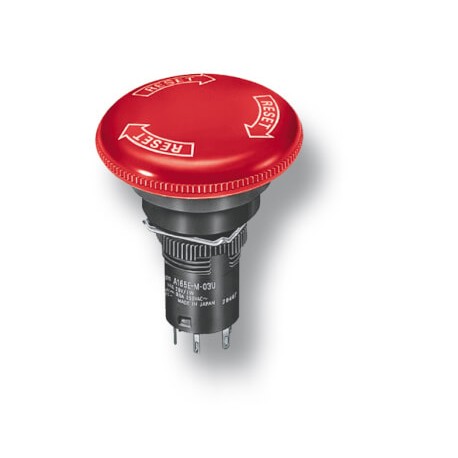

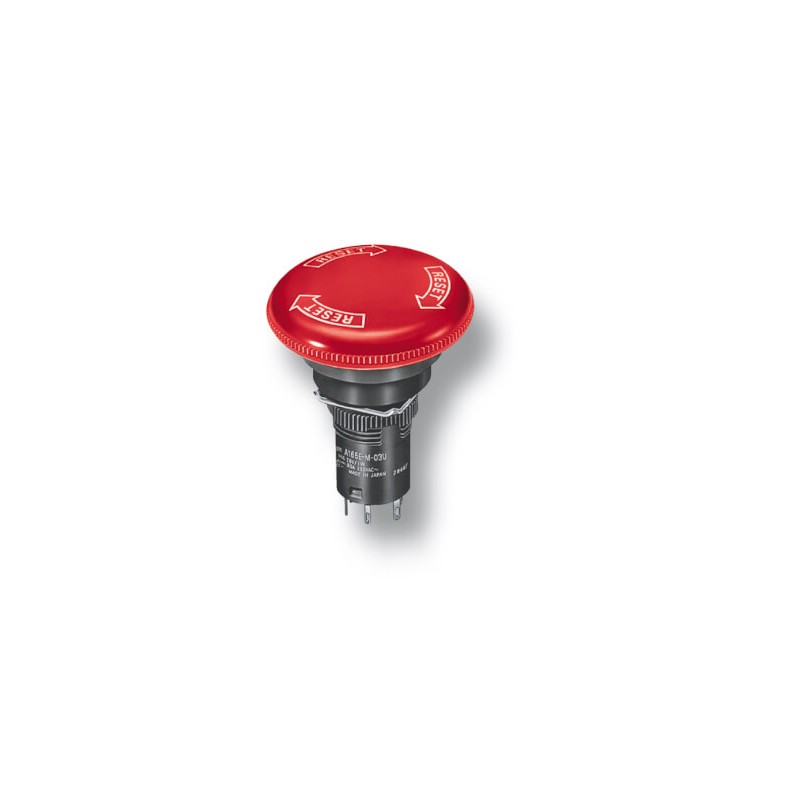

OMRON A3PJ-5080 A3PJ5080H A3PJ5080 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

A3PJ-5080 A3PJ5080H A3PJ5080 OMRON Bouton-poussoir

Référence: A3PJ-5080

Code: A3PJ5080H

Numéro de catalogue: A3PJ5080

Fabricant: OMRON

Description:

Bouton-poussoir
Bouton

Catégories:

  • OMRON > Interrupteurs de position / BOUTONS-POUSSOIRS > Interrupteurs de position spéciaux

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 4,05 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Interrupteur d'arrêt d'urgence

La gamme A165E propose des interrupteurs d'arrêt d'urgence avec différents modèles de têtes. Pour une application flexible, une large gamme d'accessoires est offerte. Différentes combinaisons de contacts sont proposées pour faciliter l'installation et la maintenance.

  • Mécanisme d'ouverture directe avec séparation minimale des contacts de 3 mm
  • Un mécanisme de verrou de sécurité permet d'éviter toute mauvaise manipulation
  • Faible profondeur de montage
  • Construction modulaire ; installation facile avec interrupteur embrochable

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note:The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II

1.LED not mounted. Test them with the LED removed.

FICHE TECHNIQUE - PDF

Titre
Taille
Type
A3PJ-5080 A3PJ5080 A3PJ5080H a120_a165e_emergency_stop_switch_datasheet_en.pdf
1016 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
