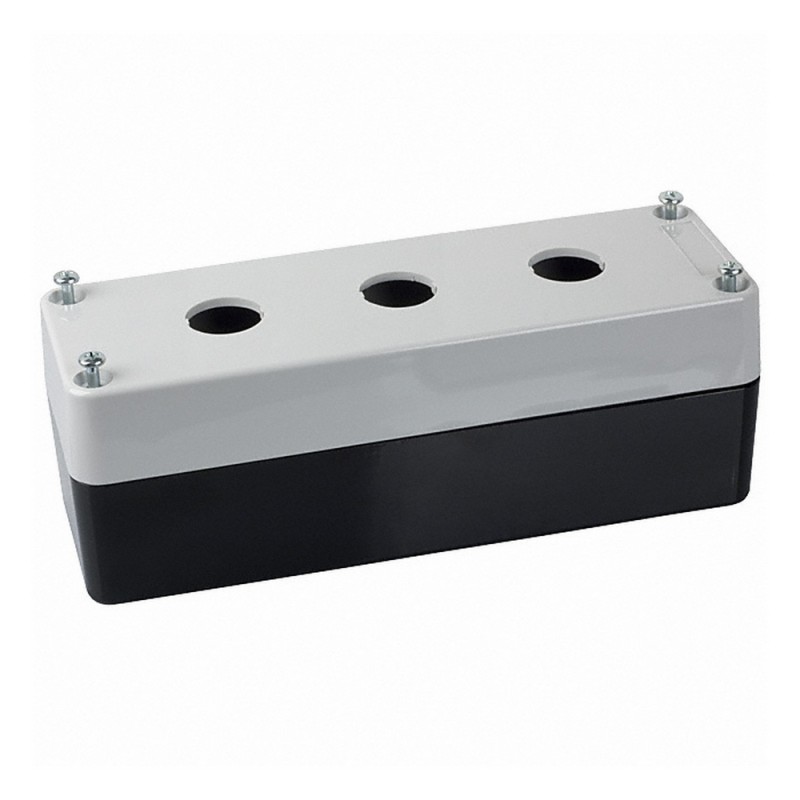

A22Z-B103 A22 0063M 160845 OMRON Encadré 3 Évidements A22
A22Z-B103
A22 0063M
A22ZB103
OMRON
Boîte de 3 trous A22
Interrupteurs de position / BOUTONS-POUSSOIRS > Accessoires Interrupteurs de position
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON
En savoir plus
▲Informations pour la commande
Non-illuminés modèles
Description | Sortie | La couleur de la casquette | Code de commande |
|---|---|---|---|
| 30-dia. tête Push-lock Tournez-reset | SPST-NC | Rouge | A22E-S-01 |
SPST-NO/SPST-NC | A22E-S-11 | ||
DPST-NC | A22E-S-02 | ||
| 40-dia. tête Push-lock Tournez-reset | SPST-NC | A22E-M-01 | |
SPST-NO/SPST-NC | A22E-M-11 | ||
DPST-NC | A22E-M-02 | ||
| 60-dia. tête Push-lock Tournez-reset | SPST-NC | A22E-L-01 | |
SPST-NO/SPST-NC | A22E-L-11 | ||
DPST-NC | A22E-L-02 |
Éclairé modèles
Description | Sortie | L'éclairage | Tension nominale | La couleur de la casquette | Code de commande |
|---|---|---|---|---|---|
| 40-dia. tête Push-lock Tournez-reset | SPST-NC | LED | 24 VCA/VCC | Rouge | A22EL-M-24A-01 |
SPST-NO/SPST-NC | 24 VCA/VCC | A22EL-M-24A-11 | |||
DPST-NC | 24 VCA/VCC | A22EL-M-24A-02 | |||
| 40-dia. tête Push-lock Tournez-reset | SPST-NC | 220 VAC | A22EL-M-T2-01 | ||
SPST-NO/SPST-NC | 220 VAC | A22EL-M-T2-11 | |||
DPST-NC | 220 VAC | A22EL-M-T2-02 |
Accessoires (à Commander séparément)
Article | Classification | Remarques | Code de commande | |
|---|---|---|---|---|
Les boîtes de contrôle | Un trou | Matériel: résine de Polycarbonate | A22Z-B101 | |
Un trou, boîte jaune (pour arrêt d'urgence) | A22Z-B101Y | |||
Deux trous | A22Z-B102 | |||
Trois trous | A22Z-B103 | |||
La légende de plaques pour arrêt d'urgence | 60-dia. lettres noires sur le dos jaune-sol | “ARRÊT d'URGENCE” est indiqué sur la plaque. | A22Z-3466-1 | |
90-dia. lettres noires sur le dos jaune-sol | A22Z-3476-1 | |||
Plaque de verrouillage | Les verrous de fixation du loquet de l'assemblage du commutateur | - | A22Z-3380 | |
Spécifications
Contacts (charge standard)
Nominale porter | Tension nominale | Courant nominal (A) | |||
|---|---|---|---|---|---|
AC15 | AC12 | DC13 | DC12 | ||
Dix | 24 VAC | Dix | Dix | - | - |
220 VAC | Trois | Six | |||
24 VDC | - | - | 1.5 | Dix | |
220 VDC | 0.2 | 0.6 | |||
- Note 1. Courant nominal valeurs sont déterminées selon les conditions de test. Les notes ci-dessus ont été obtenus en réalisant des essais dans les conditions suivantes.
(1) température Ambiante: 20×±2°C
(2) (Ambiante) humidité: 65%±5%
(3) fréquence de Fonctionnement: 20 opérations/minute - 2. Minimum applicable de charge: 10 mA à 5 VCC
Contacts (microload)
Nominale applicable charge | Minimum applicable en charge |
|---|---|
50 mA à 5 VCC (charge résistive) | 1 mA à 5 VCC |
Caractéristiques
Article | Interrupteurs d'arrêt d'urgence | ||
|---|---|---|---|
Non-illuminés modèle: A22E | Éclairé modèle: A22EL | ||
Rigidité diélectrique | De 2 500 VAC, 50/60 Hz pendant 1 minute entre les bornes de même polarité | ||
La durabilité | Mécanique | Momentanée de l'opération: de 300 000 opérations min. | |
Électrique | De 300 000 opérations min. | ||
Degré de protection | IP65 | IP65 | |
