OMRONInterrupteurs de position / BOUTONS-POUSSOIRSACCESSOIRES INTERRUPTEURS DE POSITIONA22Z-B102 A22 0062A A22ZB102 OMRON Encadré 2 trous A22

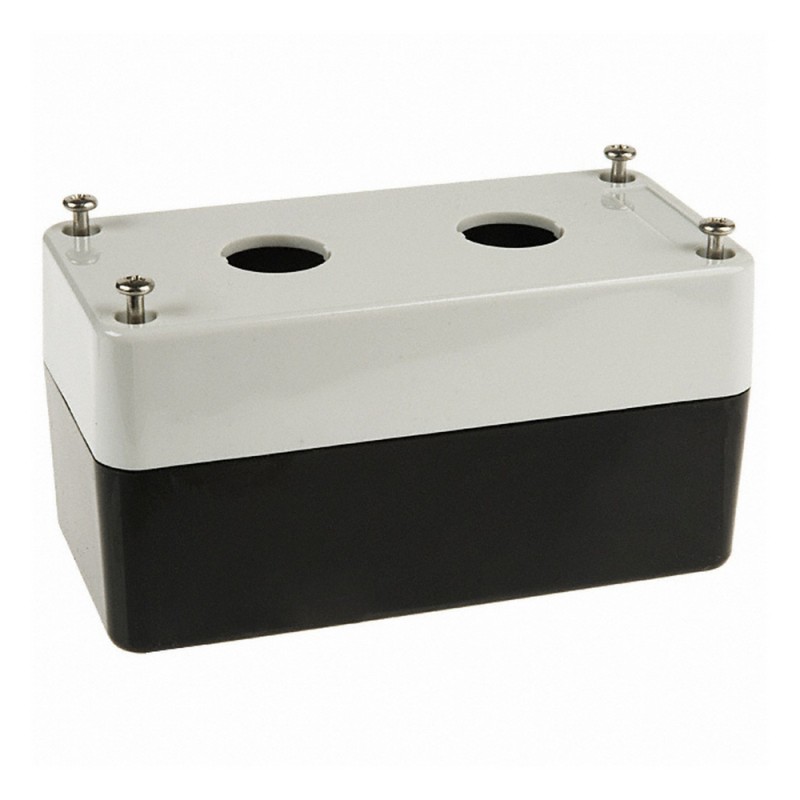

OMRON A22Z-B102 A22 0062A A22ZB102 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

A22Z-B102 A22 0062A A22ZB102 OMRON Encadré 2 trous A22

Référence: A22Z-B102

Code: A22 0062A

Numéro de catalogue: A22ZB102

Fabricant: OMRON

Description:

Encadré 2 trous A22
Boîte 2 trous A22
BT POUSS BOIT DE COMM 2 EMPL

Catégories:

  • Appareillage industriel basse tension > Boîtier pour appareils de commande et de signalisation
  • OMRON > Interrupteurs de position / BOUTONS-POUSSOIRS > Accessoires Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 39,06 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Informations pour la commande

Non-illuminés modèles

Description

Sortie

La couleur de la casquette

Code de commande

30-dia. tête

Push-lock

Tournez-reset

SPST-NC

Rouge

A22E-S-01

SPST-NO/SPST-NC

A22E-S-11

DPST-NC

A22E-S-02

40-dia. tête

Push-lock

Tournez-reset

SPST-NC

A22E-M-01

SPST-NO/SPST-NC

A22E-M-11

DPST-NC

A22E-M-02

60-dia. tête

Push-lock

Tournez-reset

SPST-NC

A22E-L-01

SPST-NO/SPST-NC

A22E-L-11

DPST-NC

A22E-L-02

Éclairé modèles

Description

Sortie

L'éclairage

Tension nominale

La couleur de la casquette

Code de commande

40-dia. tête

Push-lock

Tournez-reset

SPST-NC

LED

24 VCA/VCC

Rouge

A22EL-M-24A-01

SPST-NO/SPST-NC

24 VCA/VCC

A22EL-M-24A-11

DPST-NC

24 VCA/VCC

A22EL-M-24A-02

40-dia. tête

Push-lock

Tournez-reset

SPST-NC

220 VAC

A22EL-M-T2-01

SPST-NO/SPST-NC

220 VAC

A22EL-M-T2-11

DPST-NC

220 VAC

A22EL-M-T2-02

Accessoires (à Commander séparément)

Article

Classification

Remarques

Code de commande

Les boîtes de contrôle
(boîtiers)

Un trou

Matériel: résine de Polycarbonate

A22Z-B101

Un trou, boîte jaune (pour arrêt d'urgence)

A22Z-B101Y

Deux trous

A22Z-B102

Trois trous

A22Z-B103

La légende de plaques pour arrêt d'urgence

60-dia. lettres noires sur le dos jaune-sol

“ARRÊT d'URGENCE” est indiqué sur la plaque.

A22Z-3466-1

90-dia. lettres noires sur le dos jaune-sol

A22Z-3476-1

Plaque de verrouillage

Les verrous de fixation du loquet de l'assemblage du commutateur

-

A22Z-3380

Spécifications

Contacts (charge standard)

Nominale porter
actuel

Tension nominale

Courant nominal (A)

AC15

AC12

DC13

DC12

Dix

24 VAC

Dix

Dix

-

-

220 VAC

Trois

Six

24 VDC

-

-

1.5

Dix

220 VDC

0.2

0.6
  • Note 1. Courant nominal valeurs sont déterminées selon les conditions de test. Les notes ci-dessus ont été obtenus en réalisant des essais dans les conditions suivantes.
    (1) température Ambiante: 20×±2°C
    (2) (Ambiante) humidité: 65%±5%
    (3) fréquence de Fonctionnement: 20 opérations/minute
  • 2. Minimum applicable de charge: 10 mA à 5 VCC

Contacts (microload)

Nominale applicable charge

Minimum applicable en charge

50 mA à 5 VCC (charge résistive)

1 mA à 5 VCC

Caractéristiques

Article

Interrupteurs d'arrêt d'urgence

Non-illuminés modèle: A22E

Éclairé modèle: A22EL

Rigidité diélectrique

De 2 500 VAC, 50/60 Hz pendant 1 minute entre les bornes de même polarité
De 2 500 VAC, 50/60 Hz pendant 1 minute entre les bornes de polarité différente et également entre chaque borne et la terre

La durabilité

Mécanique

Momentanée de l'opération: de 300 000 opérations min.

Électrique

De 300 000 opérations min.

Degré de protection

IP65
(résistante à l'huile)

IP65

ETIM for 160844 Appareillage industriel basse tension (EC000200)

Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueBoîtier en saillie
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueQualité du matériau du boîtier (EF024143)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la partie supérieure du boîtier (EF001373)
Valeur de la caractéristiqueJaune
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique137 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique68.5 mm
Nom de la caractéristiqueNombre de postes de commande (EF001372)
Valeur de la caractéristique2
Nom de la caractéristiqueDiamètre des ouvertures (EF000243)
Valeur de la caractéristique22.1 mm
