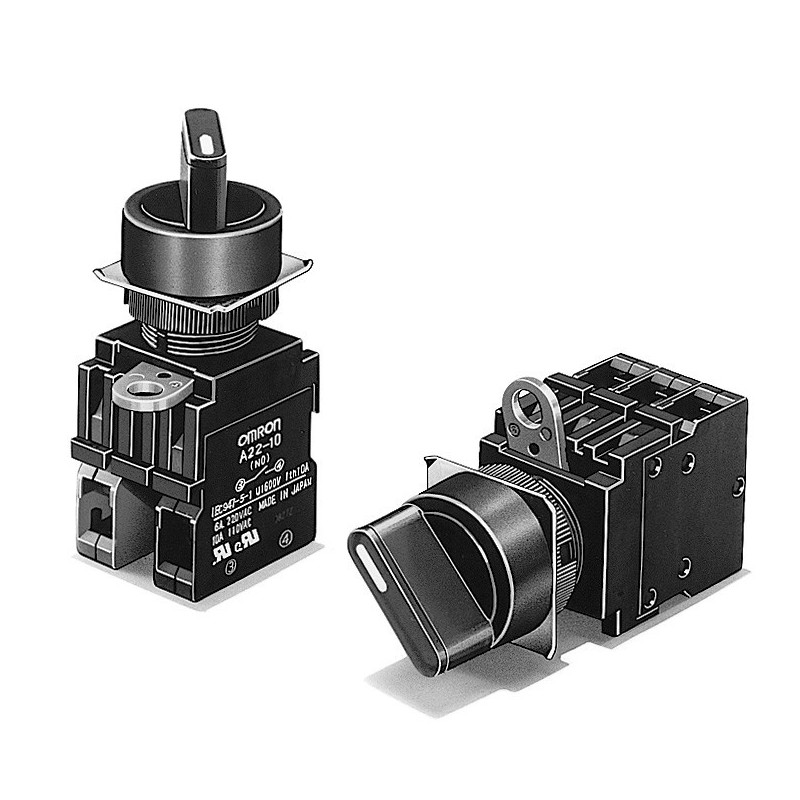

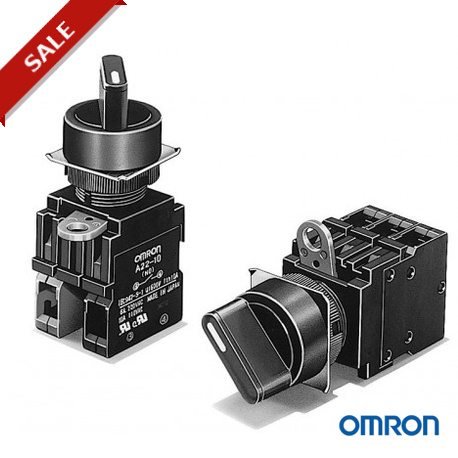

Bouton de sélection
A22S/W
Installation dans une découpe de panneau d'un diamètre de 22 ou 25
• Montage et extraction faciles de l'interrupteur
• Plus grande efficacité de câblage avec montage d'un adaptateur de blocs-commutateurs
• Mécanisme de protection des doigts fourni en standard sur l'interrupteur
• Utilisation d'un anneau de 25 de diamètre pour l'installation dans des découpes de panneau d'un diamètre de 25
• Montage à l'aide de bornes serties ouvertes (fourches) ou fermées (rondes)
• IP65 étanche à l'huile (modèles non lumineux) IP65 (modèles lumineux)
• EN60947-5-1
• Homologations UL et cUL (fichier n°E41515)
Références
■ Réference
Entièrement assemblé
Livré sous la forme d'un ensemble comprenant le sélecteur, la lampe (modèles lumineux uniquement) et l'interrupteur.
1 2 3 4 5
A22@-@@-@-@
1 Lumineux/non lumineux
Code Description
S Non lumineux
W Lumineux
2 Nbre de positions et méthode de réinitialisation
Code Description
2M 2 positions/manuelle
2A 2 positions/automatique
3M 3 positions/manuelle
3A 3 positions/automatique
3 Couleur d'éclairage
Code Description
Aucune Noir (pour modèles non lumineux uniquement)
R Rouge
G Vert
Y Jaune
A Bleu
4 Sources lumineuses
5 Contacts
Code Description
10 SPST-NO (voir remarque 1)
01 SPST-NC (voir remarque 1)
11 SPST-NO + SPST-NC
20 DPST-NO
02 DPST-NC
Remarque : 1. Pour les modèles à 2 positions
2. Les conditions nominales de fonctionnement des contacts sont indiquées pour des charges standard. Pour les micro-charges, reportez-vous à la section Accessoires du A22.
Sans réducteur de tension
Code Tension de fonctionnement
Aucun Non lumineux
Avec réducteur de tension
Aucun Non lumineux
T1 Voyant 110 Vc.a. (voir remarque 2) DEL
6D Voyant DEL
6 Vc.c.
T2 220 Vc.a. (voir remarque 3)
6A 6 Vc.a.
12A 12 Vc.a./Vc.c.
24A 24 Vc.a./Vc.c.
Remarque : 1. La lampe du voyant (24 Vc.a./Vc.c.)
peut s'allumer par application directe de
110 Vc.a./Vc.c. (220 Vc.a./Vc.c.) à la borne de la lampe. Le voyant incorpore les modèles 24-V c.a./V c.c.
5 Lampe à
12 incandescence
5 Vc.a./Vc.c.
12 Vc.a./Vc.c.
2. Tension de fonctionnement : 95 à 115 Vc.a.
3. Tension de fonctionnement : 190 à 230 Vc.a.
24 24 Vc.a./Vc.c.
Bouton de sélection A22S/W G-109
