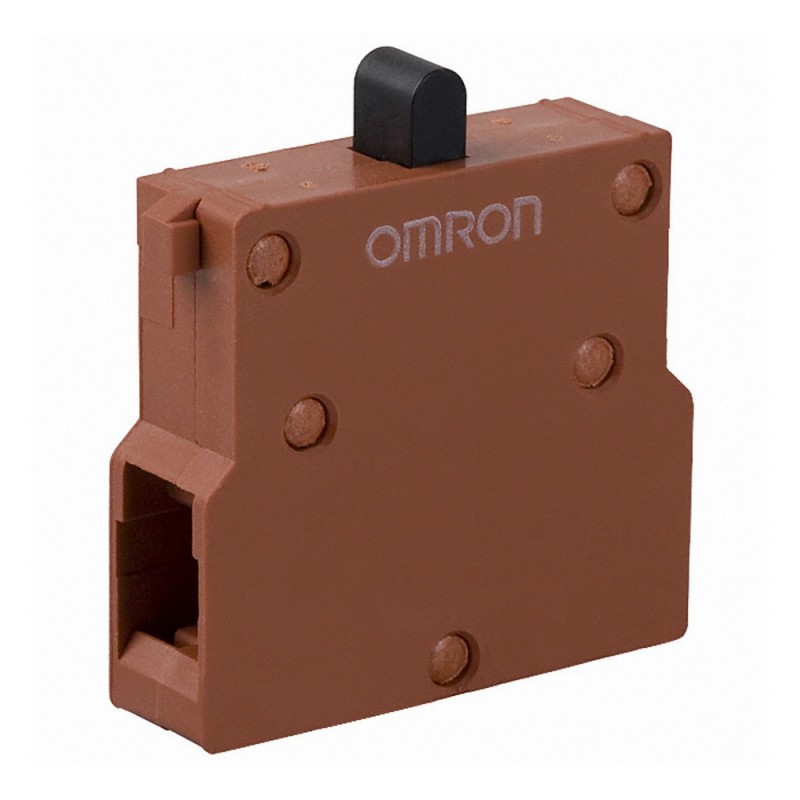

A22-01S 105657 OMRON Carrière finale industrielle / push contacts Bloc 1NC microcharge Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

A22-01S 105657 OMRON Carrière finale industrielle / push contacts Bloc 1NC microcharge

A22-01S

105657

OMRON

Disponible

Expédition hui

Carrière finale industrielle / push contacts Bloc 1NC microcharge

Plus de détails


Sécurité

A22

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Quantité Prix
1+$15.49
16+$13.34
31+$12.94
46+$12.75
62+$12.62
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



Bouton-poussoir
A22
Installation dans une découpe de panneau d'un diamètre de 22 ou 25
• Montage et extraction faciles de l'interrupteur
• Plus grande efficacité de câblage avec montage d'un adaptateur d'extension de blocs-commutateurs
• Mécanisme de protection des doigts fourni en standard sur l'interrupteur
• Utilisation d'un anneau de 25 de diamètre pour l'installation dans des découpes de panneau d'un diamètre de 25
• Montage à l'aide de bornes serties de type ouvertes (fourches)
ou fermées (rondes)
• Vaste gamme de formes et de couleurs
• IP65 étanche à l'huile (modèles non lumineux) IP65 (modèles lumineux)
• EN60947-5-1
• Homologations UL et cUL (fichier n°E41515)
Références
■ Référence
Entièrement assemblé
Livré sous la forme d'un ensemble comprenant le bouton-poussoir, la lampe (modèle lumineux uniquement) et l'interrupteur.
1 2 3 4 5 6
[email protected]@@[email protected]@@
1 Lumineux/non lumineux Code Description Aucun Non lumineux
L Lumineux
3 Couleur d'éclairage Code Description R Rouge
G Vert
Y Jaune
W Blanc
5 Contacts
Code Description
10 SPST-NO
01 SPST-NC
11 SPST-NO + SPST-NC
20 DPST-NO
2 Forme de bride
Non lumineux
A Bleu
02 DPST-NC
Code Description
F Rond/plat
T Rond/saillant
G Rond/protection intégrale
B Noir (pour type non lumineux uniquement)
4 Sources lumineuses
Sans réducteur de tension
Code Tension de fonctionnement
Remarque : pour les caractéristiques
du contact, voir page 16.
6 Commutation
Code Description
H Rond/demi-protection
C Carré/saillant
6D Voyant DEL
6 Vc.c.
M Momentané
D Carré/protection intégrale
S Rond/bombé (tête de 30 dia.) M Rond/bombé (tête de 40 dia.)
6A 6 Vc.a.
12A 12 Vc.a./Vc.c.
24A 24 Vc.a./Vc.c.
A Alterné
Remarque : 1. Tension de fonctionnement : 95 à 115 Vc.a.
2. Tension de fonctionnement : 190 à 230 Vc.a.
3. La lampe du voyant (24 Vc.a./Vc.c.)
Lumineux
5 Lampe à
incandescence
5 Vc.a./Vc.c.
peut s'allumer par application directe de
T Rond/saillant
G Rond/protection intégrale
H Rond/demi-protection
C Carré/saillant
12 12 Vc.a./Vc.c.
24 24 Vc.a./Vc.c. H1 100 Vc.a./Vc.c.
Avec réducteur de tension
110 Vc.a./Vc.c. (220 Vc.a./Vc.c.) à la borne
de la lampe.
4. Le voyant DEL incorpore le type 24 Vc.a./ Vc.c. dans les modèles à réducteur
de tension.
D Carré/protection intégrale
T1 Voyant DEL 110 Vc.a. (voir remarque 1)
T2 220 Vc.a. (voir remarque 2)
Bouton-poussoir A22 G-71
