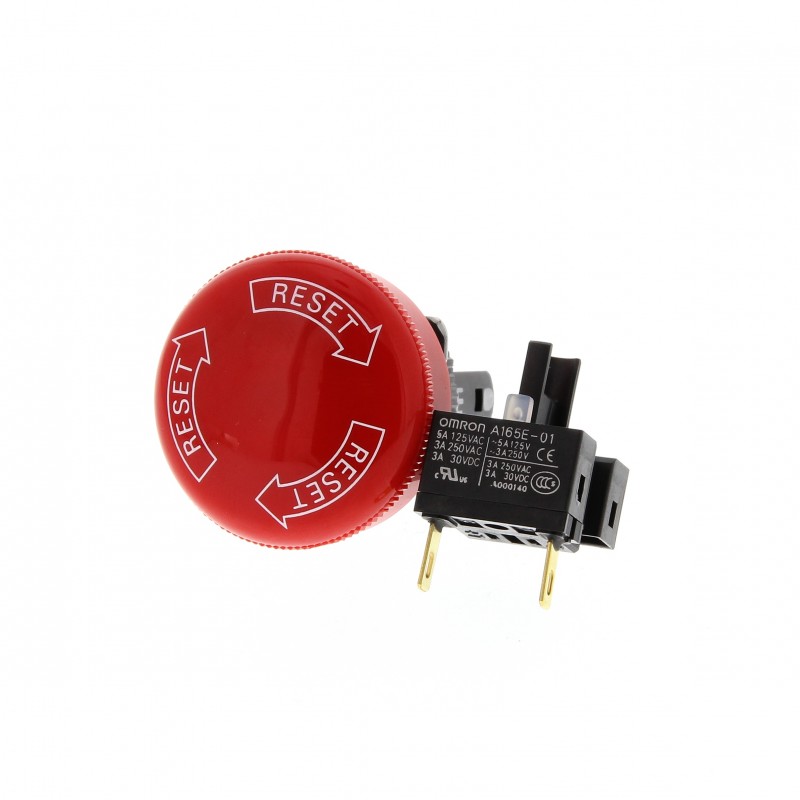

OMRON A165E-S A16E2004D A165ES - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

A165E-S A16E2004D A165ES OMRON Bouton d'arrêt d'urgence 16mm D30mm

Référence: A165E-S

Code: A16E2004D

Numéro de catalogue: A165ES

Fabricant: OMRON

Description:

Bouton d'arrêt d'urgence 16mm D30mm
Seta d’urgence 16mm D30mm
Coup de poing arrêt d'urgence diamètre 16

Catégories:

  • Appareillage industriel basse tension > Composant avant de bouton coup de poing
  • OMRON > Sécurité > Autres sécurité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 353,07 €

Prix unitaire: 17,6535 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

  • Mécanisme d'ouverture directe avec séparation minimale des contacts de 3 mm
  • Un mécanisme de verrou de sécurité permet d'éviter toute mauvaise manipulation
  • Faible profondeur de montage
  • Construction modulaire ; installation facile avec interrupteur embrochable

Caractéristiques et références

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note: The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II


1.LED not mounted. Test them with the LED removed.

ETIM for 153220 Appareillage industriel basse tension (EC001038)

Nom de la caractéristiqueCouleur de bague frontale (EF002429)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de bouton (EF001546)
Valeur de la caractéristiqueHaut
Nom de la caractéristiqueCouleur du bouton (EF000190)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueType de lentille (EF006253)
Valeur de la caractéristiqueRond
Nom de la caractéristiqueMatériau de la bague frontale (EF005972)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueType de déverrouillage (EF001403)
Valeur de la caractéristiqueDéverrouillage par rotation
Nom de la caractéristiqueAvec bague frontale (EF006014)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueÀ rappel (EF001407)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction de commutation encliquetable (EF007447)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un arrêt d'urgence (EF001433)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à l'éclairage (EF001142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec éclairage (EF003829)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur de l'ouverture (EF004778)
Valeur de la caractéristique16 mm
Nom de la caractéristiqueLargeur de l'ouverture (EF004565)
Valeur de la caractéristique16 mm
Nom de la caractéristiqueDiamètre de trou (EF000079)
Valeur de la caractéristique16 mm
Nom de la caractéristiqueDiamètre du bouchon (EF001423)
Valeur de la caractéristique30 mm
