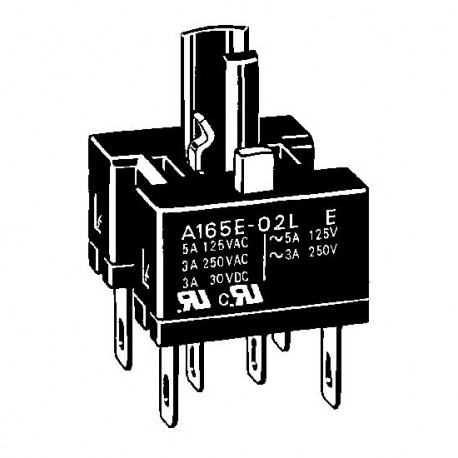

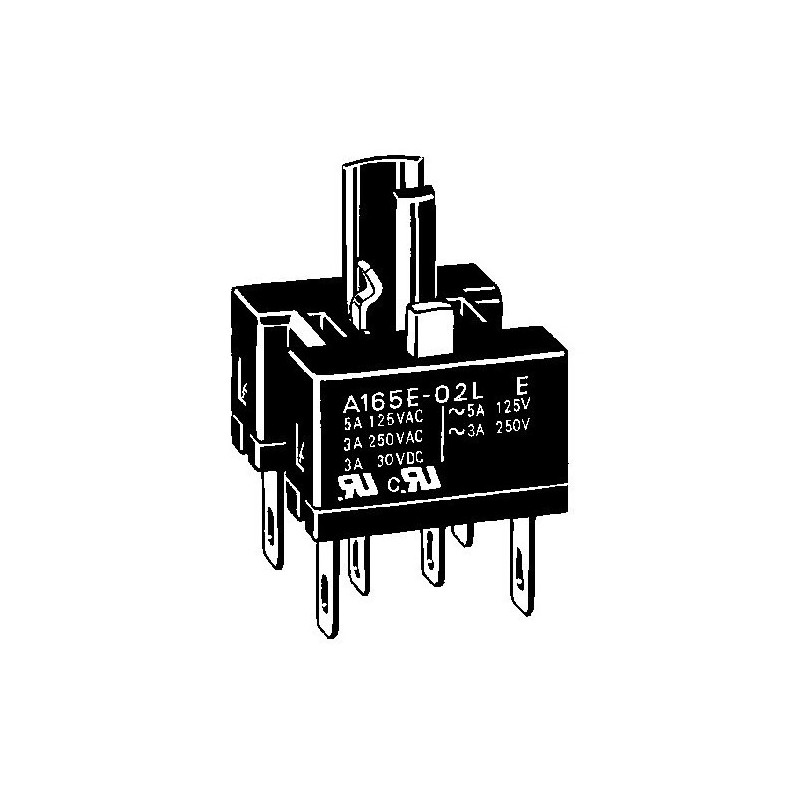

A165E-02 A16E3002C A165E02 OMRON Bloc de contacts A165E 2 NC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

A165E-02 A16E3002C A165E02 OMRON Bloc de contacts A165E 2 NC

A165E-02

A16E3002C

A165E02

OMRON

50

Bloc de contacts A165E 2 NC

Coup de poing arrêt d'urgence diamètre 16

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Sécurité > Autres sécurité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $748.74
Prix unitaire: $14.97
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Mécanisme d'ouverture directe avec séparation minimale des contacts de 3 mm
  • Un mécanisme de verrou de sécurité permet d'éviter toute mauvaise manipulation
  • Faible profondeur de montage
  • Construction modulaire ; installation facile avec interrupteur embrochable

Caractéristiques et références

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note: The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II

1.LED not mounted. Test them with the LED removed.


ETIM for 160649 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Type de montage (EF000003) Autre
Modèle (EF000010) Relevable
Finition du raccordement électrique (EF003961) Raccordement par cosse à souder
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 3 A
Nombre de contacts en tant que contacts à ouverture (EF008255) 2

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
A165E-02 A165E02 A16E3002C a120_a165e_emergency_stop_switch_datasheet_en.pdf 1016 Kbytes A165E-02 A165E02 A16E3002C a120_a165e_emergency_stop_switch_datasheet_en.pdf
