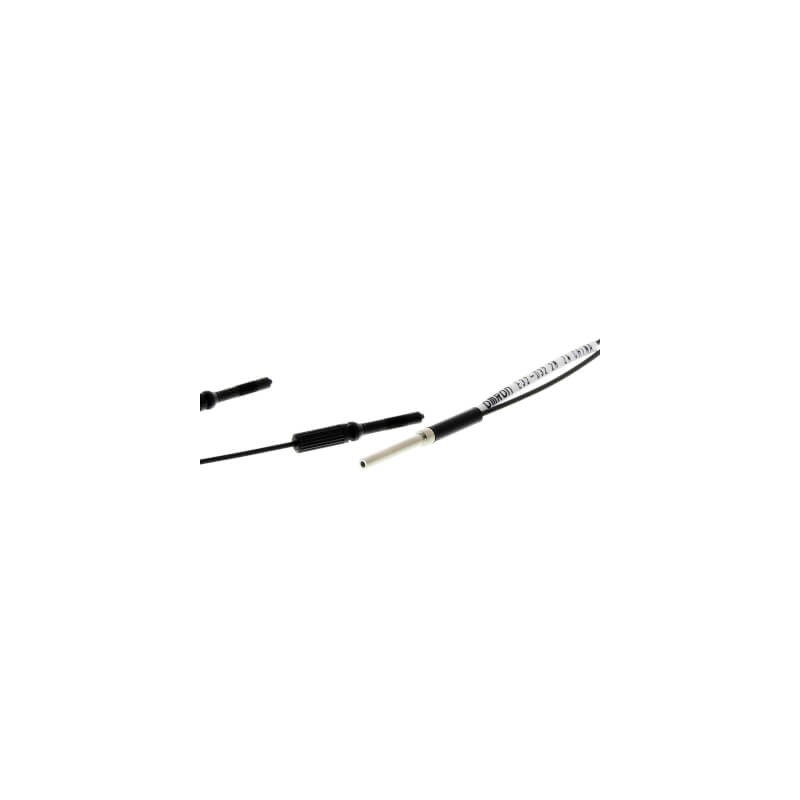

E32-D32 2M 182528 OMRON Détecteurs optoélectroniques, SLR général D2mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E32-D32 2M 182528 OMRON Détecteurs optoélectroniques, SLR général D2mm

E32-D32 2M

182528

OMRON

Disponible

Expédition hui

Détecteurs optoélectroniques, SLR général D2mm

Plus de détails


Capteurs À Fibre Optique

Détecteurs optoélectroniques

E32

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+46,23 €
5+42,82 €
9+41,94 €
13+41,46 €
18+41,07 €
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



E32 détection de précision Têtes de capteurs à fibres
Têtes de capteurs à fibres pour la détection de précision
La plus grande précision dans le design et la fabrication des fibres et des lentilles
focales permettent la meilleure précision de faisceau pour la détection des plus petits objets et des différences de hauteur de moins de 100 μm.
• Fibres coaxiales avec lentilles focales pour des diamètres de spot de 100 μm
• Modèles barrage avec un faisceau très concentré et un alignement d'axe optique très précis
• Modèles à réflexion limitée pour la détection de différences de hauteur de moins de 100 μm
Références
Type de capteur Utilisation principale Taille Principales caractéristiques Distance de détection *1
(en mm)
E3X-HD E3NX-FA
Référence
Détection précise d'objets fins /positionnement
de précision
3 mm de diamètre • Axe optique haute précision
• Faisceau très concentré
3 800 4 000 E32-T22S
1 780 2 650 E32-A03 2M
2 mm de diamètre 680 1 000 E32-A04 2M
Détection de très petits objets
M6 – 600 900 E32-CC200 2M*2
M3 Diamètre de spot de 0,5 mm 120 180 E32-EC31 2M
Diamètre de spot de 0,2 mm 17 E32-EC41 1M + E39-F3B Diamètre de spot de 0,1 mm 7 E32-EC41 1M + E39-F3A-5
3 mm de diamètre – 300 450 E32-D32L
2 mm de diamètre – 150 220 E32-D32 2M*2
M6 • Sortie de câble à 90 °
• Arrière hexagonal
350 520 E32-C11N 2M
M3 130 190 E32-C21N 2M
M3 Sortie de câble à 90 ° 50 70 E32-C31N 2M
Diamètre de spot de 0,5 à 3 mm Réglable 8 – 25 E32-EC31 2M + E39-EF51
2 mm de diamètre*3
Diamètre de spot de 0,5 à 1 mm Réglable 6 – 15 E32-D32 2M + E39-F3A Diamètre de spot de 0,1 à 0,6 mm Réglable 6 – 15 E32-C42 1M + E39-F3A
Détection précise
de différences de hauteur /
surfaces planes
Détection d'objets devant un arrière-plan
23 × 20 × 9 mm – 26,5±11,5 E32-A09 2M
16 × 18 × 4 mm – 7,2±1,8 E32-L25L*2
20 × 20 × 5 mm – 3,3 E32-L25
*1 Distance de détection mesurée en mode standard
18 × 20 × 4 mm Spot précis, pour la détection d'une surface plane / réfléchissante par exemple
34 × 25 × 8 mm Détection haute précision
(de 100 μm)
20,5 × 14 × 3,8 mm Faisceau large avec réflexion limitée, pour la
détection d'objets sur une surface plane par exemple
4±2 E32-L24L*2
2,4 E32-EL24-1 2M
15 E32-L16-N 2M
*2 Une version avec câble high-flex (haute flexion) est disponible. Ajouter 4R4 à la référence, E32-CC200R par exemple
*3 Diamètre extérieur de la fibre. Le diamètre extérieur de la lentille focale est de 4 mm (partie avant)
248
E32 détection de précision Têtes de capteurs à fibres
Caractéristiques
Elément Barrage Réflexion directe (coaxial) Réflexion limitée
E32-T22S E32-A03 E32-A04 E32-C11N E32-C31N
E32-C21N E32-CC200 E32-C42
E32-D32/-D32L E32-EC31/-EC41
E32-EL24-1 E32-L24L E32-L25L
E32-L25 E32-L16 E32-A09
Rayon de courbure admissible
R10 R1 R10 R4 R2 R25 R10 R25
Découpage libre Oui
Température ambiante
–40 °C à 70 °C
Maté- riau
Tête Laiton nickelé Acier inoxydable
Fibre PMMA
Laiton nickelé Laiton nickelé Laiton nickelé et aluminium
Polycar- bonate
ABS Aluminium
Gaine Revêtement Revêtement
Revêtement en PVC Revêtement en PVC,
Revêtement en polyéthylène
en PVC
en polyéthylène
polyéthylène et polyoléfine
Degré de protection IEC 60529
IP67
IEC 60529 IP50 IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP40
Récepteurs
Transmetteur
Alignement du faisceau haute précision et focalisé pendant la fabrication. Modèles disponibles avec une déviation typique de
0,1 ° pour des détections très précises
Les fibres coaxiales améliorent la précision de détection et de positionnement tout
en facilitant le réglage du point focal à l'aide de lentilles focales réglables
Les fibres à réflexion limitée utilisent la réflexion totale sur les surfaces brillantes pour détecter des différences de hauteur ou des objets à une distance prédéfinie.
249

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoCELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528French326 Kbytespdf1-mostradoCELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528
pdf1-CELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528French4 Mbytespdf1-mostradoCELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528
pdf2-mostradoCELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528French330 Kbytespdf1-mostradoCELL FO DIR COAX DIA2 2M - OMRON - E32-D32 2M - 182528
