OMRONProduits discontinués ou bas devisF3E-PS1 231753 OMRON Alimentacion 240Vac / 24Vdc. Sortie relais et buzzer
OMRON F3E-PS1 231753 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

F3E-PS1 231753 OMRON Alimentacion 240Vac / 24Vdc. Sortie relais et buzzer

Référence: F3E-PS1

Code: 231753

Fabricant: OMRON

Description:

Alimentacion 240Vac / 24Vdc. Sortie relais et buzzer

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

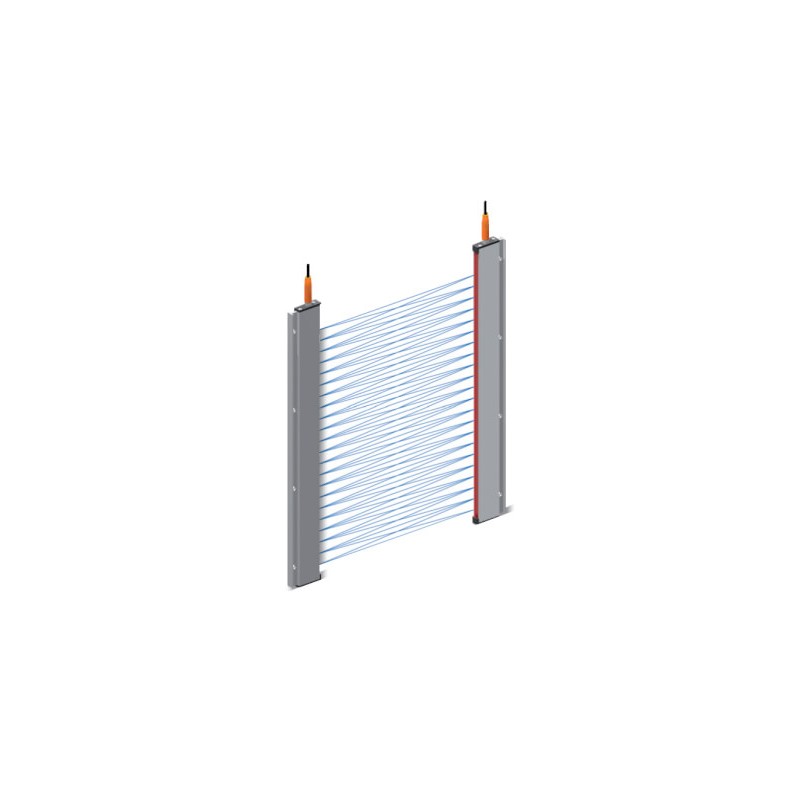

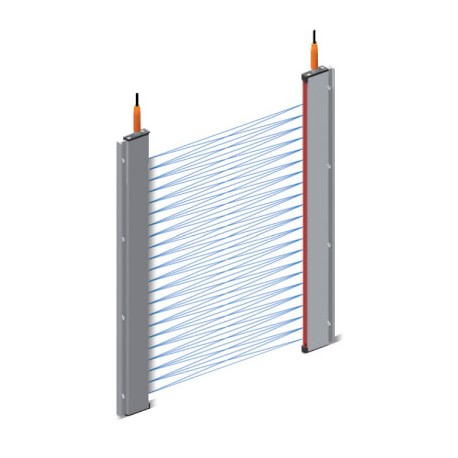

Barrière immatérielle avec boîtier fin en aluminium

Le croisement des multiples faisceaux de capteur permet une surveillance de zone fiable, avec un boîtier plat facile à installer. Grâce à son boîtier fin, la barrière immatérielle est idéale pour les applications où l'espace est essentiel.

  • Format fin de 9 mm pour une installation facile dans les ascenseurs
  • Immunité élevée à la lumière ambiante
  • Boîtier robuste en aluminium
  • Remplit les exigences de la norme EN81-70 (modèles 1 800 mm) pour l'installation dans les ascenseurs.

Ordering information

Sensor type

Detection
area

Pitch

Sensing
distance

Channels

Number of
optical axis

Connection method

Order code1
Potential free output





Through-beam


200 mm

40 mm

5 m

6

16

-

-

5 m

-

F3E-06-T1 5M

¢

-

-

-

F3E-06-T6

1320 mm

120 mm

12

34

-

-

5 m

-

F3E-12-T1 5M

¢

-

-

-

F3E-12-T6

1800 mm

120 mm

16

46

-

-

5 m

-

F3E-16-T1 5M

¢

-

-

-

F3E-16-T6

40 mm

46

136

-

-

5 m

-

F3E-46-T1 5M

¢

-

-

-

F3E-46-T6

Specifications

Item

Through-beam

F3E-06-T_

F3E-12-T_

F3E-16-T_

F3E-46-T_

Number of LEDs

6

12

16

46

Number of optical axes

16

34

46

136

Pitch

40 mm

120 mm

120 mm

40 mm

Vertical detection range

20 to 200 mm

20 to 1320 mm

20 to 1820 mm

Response time

max. 110 ms (signal interruption)

Light source (wave length)

Infrared LED (880 nm)

Power supply voltage

10 to 30 VDC

Ambient temperature

Operation

-20 to 60°C

Storage

-40 to 70°C

EMC conformity/standards

73/23/EWG; 89/336/EWG; 95/16/EG; EN81-1; EN81-2; EN12015; EN12016; EN61000-6-x

Degree of protection

IEC 60529 IP54

Dimensions

400 × 40.7 × 9 mm

1590 × 40.7 × 9 mm

2070 × 40.7 × 9 mm

2000 × 40.7 × 9 mm

Material

Case

Aluminum

1.Light-ON/Dark-ON settable. Common operation is Dark-ON
