> OMRON>Produits discontinués ou bas devis>S8TS-06024. 314655 OMRON
Produit précédent Produit suivant

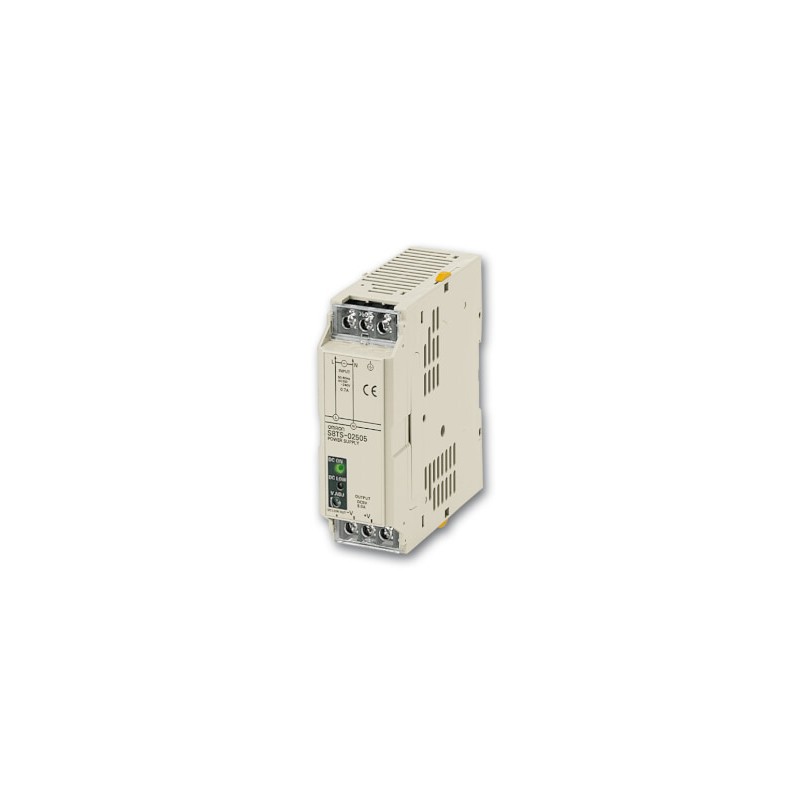

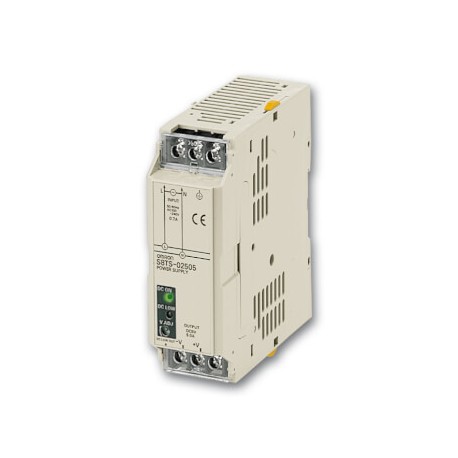

S8TS-06024. 314655 OMRON Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

S8TS-06024. 314655 OMRON

S8TS-06024.

314655

OMRON

Plus de détails


Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Alimentation modulaire à usage industriel pour de multiples configurations

Le S8TS est une alimentation extensible ; les unités standard peuvent facilement être connectées en parallèle afin d'obtenir une flexibilité optimale. Extensible jusqu'à 4 unités, il peut fournir une puissance totale de 240 W à 24 Vc.c. ou une configuration multi-sorties.

  • Améliore la fiabilité du système en créant une redondance N+1
  • Unité standard ; 60 W à 24 Vc.c., 30 W à 12 Vc.c. et 25 W à 5 Vc.c.
  • Le module de secours évite les pertes d'alimentation (voir accessoires)
  • Le module tampon évite les incidents et pertes d'alimentation (voir accessoires)
  • EMI classe B, UL classe 2, UL classe 1 division 2

Ordering information

Basic block

Order code

Output voltage

Output current

Screw terminal type

With bus line connectors1

Without bus line connectors2

24 V

2.5 A

S8TS-06024-E13

S8TS-06024

12 V

2.5 A

S8TS-03012-E1

−

5 V

5 A

−

S8TS-02505
  • Note•There are other models available on request. Please contact your Omron representative for special request.
  • •There are Bus line connector accessories available on request. Please contact your Omron representative for special request.

Specifications

Item

5 V models

24/12 V models

Single operation

Single operation

Parallel operation

Efficiency

62% min.

24 V models: 75%, 12 V models: 70% min.

Power factor

0.8 min.

24 V models: 0.9 min., 12 V models: 0.8 min.

Input voltage

100 to 240 VAC, (85 to 264 VAC), single-phase

Output voltage

Voltage adjustment

5 V ±10% min.

24 V models: 22 to 28 V, 12 V models: 12 V ±10% min.

Ripple

2% (p-p) max.

2% (p-p) max.

2% (p-p) max.

Input variation

0.5% max.

−

−

Temperature influence

0.05%/°C max. (with rated input, 10 to 100% load)

Overcurrent protection

105 to 125% of rated load current, inverted L drop, automatic reset

Overvoltage protection

yes

yes

yes

Output indicator

yes (green)

yes (green)

yes (green)

Weight

450 g max.

450 g max.

450 g max.

Series operation

yes

yes

yes

Parallel operation

no

yes

yes

Size in mm (H×W×D)

120×43×120
1.One S8T-BUS01 connector and one S8T-BUS02 connector are included as accessories.
2.Bus line connectors can be ordered separately if necessary.
3.Conforms to EMI class B with DC minus terminal ground.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
S8TS-06024. 314655 s8ts_series_brochure_fr.pdf 519 Kbytes S8TS-06024. 314655 s8ts_series_brochure_fr.pdf
S8TS-06024. 314655 t022_s8ts_switch_mode_power_supply_datasheet_fr.pdf 903 Kbytes S8TS-06024. 314655 s8ts_series_brochure_fr.pdf
