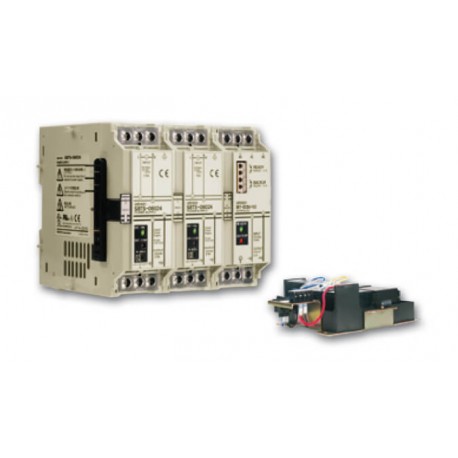

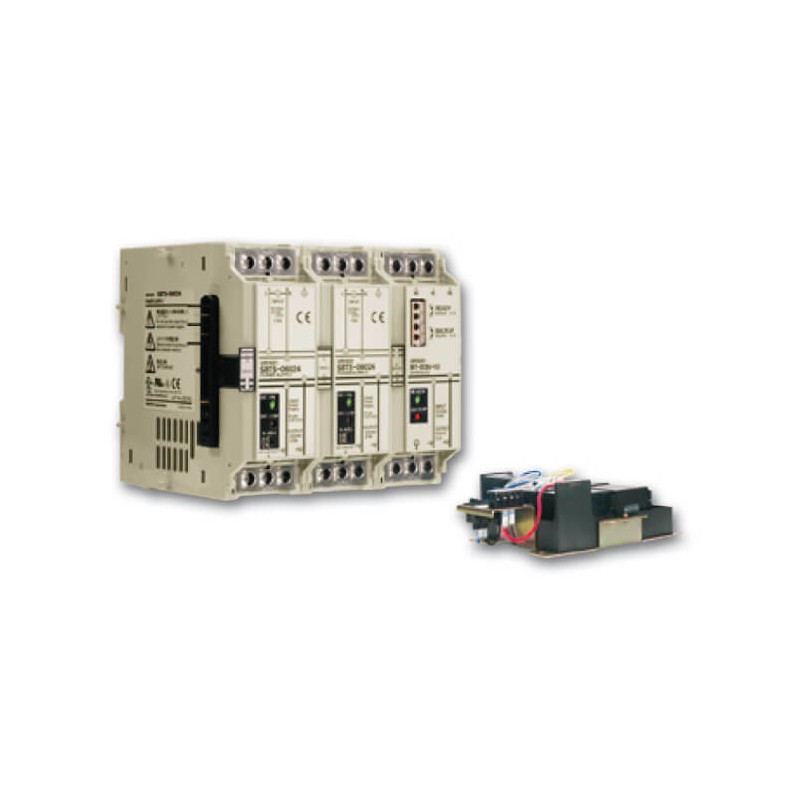

S82Y-TS01 154754 OMRON Charge les batteries pour S8TS

S8T-DCBU-01/-02 Secours c.c.
S8T-DCBU-01
Le module de secours S8T-DCBU-01 fournit une tension 24 Vc.c. pendant une période fixe, en cas d'interruption du courant d'entrée, et améliore considérablement la
fiabilité des systèmes.
• Fournit 24 Vc.c. sur une longue période en cas d'interruption du courant d'entrée
• Pour améliorer la fiabilité du système
• Le module de base de l'alimentation est raccordé à l'aide du connecteur de ligne de bus
• Configuration simple du système
• Alarmes indiquées sur l'unité principale et via une sortie de signal d'alarme
Références
Produit Tension d'entrée Tension de sortie Courant de sortie Référence
Module de secours c.c. 24 à 28 Vc.c. 24 V 3,7 A / 8 A S8T-DCBU-01
Conteneur de batterie – – – S82Y-TS01
Produit Tension d'entrée Tension de sortie Courant de sortie Type Référence
Module de base (à utiliser avec le 100 à 240 Vc.a. 24 V 2,5 A Type à borne à vis Avec connecteurs de bus S8TS-06024-E1
module de secours c.c.)
Produit Temps de secours Sélecteur de point de protection contre les surintensités
Sans connecteurs de bus S8TS-06024
Type à connecteur Avec connecteurs de bus S8TS-06024F-E1
Sans connecteurs de bus S8TS-06024F
Référence
Batterie 8 min. / 3,7 A 5,7 A (typ.) – LC-R122R2PG
4 min. / 8,0A 5,7 A (typ.) 11,7A (typ.) LC-R123R4PG
Remarque : Le module de secours c.c. S8TS ne peut être utilisé qu'avec les alimentations S8TS.
Caractéristiques
Elément Taille en mm
S8T-DCBU-01 120x43x130
Conteneur de batterie 82x185,7x222,25
S8T-DCBU-02
Prévient l'arrêt des appareils, la perte de données et les autres problèmes résultant d'arrêts momentanés de l'alimentation. Un bloc tampon S8T-DCBU-02 fournit un
temps de secours de 500 ms à un courant de sortie de 2,5 A. Il peut être branché à la sortie 24 Vc.c. de n'importe quelle alimentation à découpage.
• Se connecte à toutes les alimentations d'Omron : S8TS, S8VS, S82J, S82K, S8VM, S8PE
• Se connecte aux alimentations monophasées et triphasées
• Se connecte à une alimentation S8TS à l'aide d'un connecteur de ligne de bus S8T-BUS03
• Connexion en parallèle de 4 blocs max. pour un temps de secours plus long et un courant plus élevé
• Conforme à la norme SEMI F47-0200
Références
Tension d'entrée Tension de sortie (en mode de fonctionnement
Secours)
Courant de sortie Référence
24 Vc.c. (24 à 28 Vc.c.) 22,5 V 2,5 A S8T-DCBU-02
Accessoires
Type Nombre de connecteurs Référence
Connecteur de bus c.c. (à utiliser avec le S8TS uniquement) 1 connecteur S8T-BUS03
10 connecteurs S8T-BUS13
Caractéristiques
Elément Taille en mm (H ×L× P) S8T-DCBU-02 120 × 43 × 120
