> >>>LC-R123R4PG 138717 OMRON 1 module de batterie de Sauvegarde S8TS
Produit précédent Produit suivant

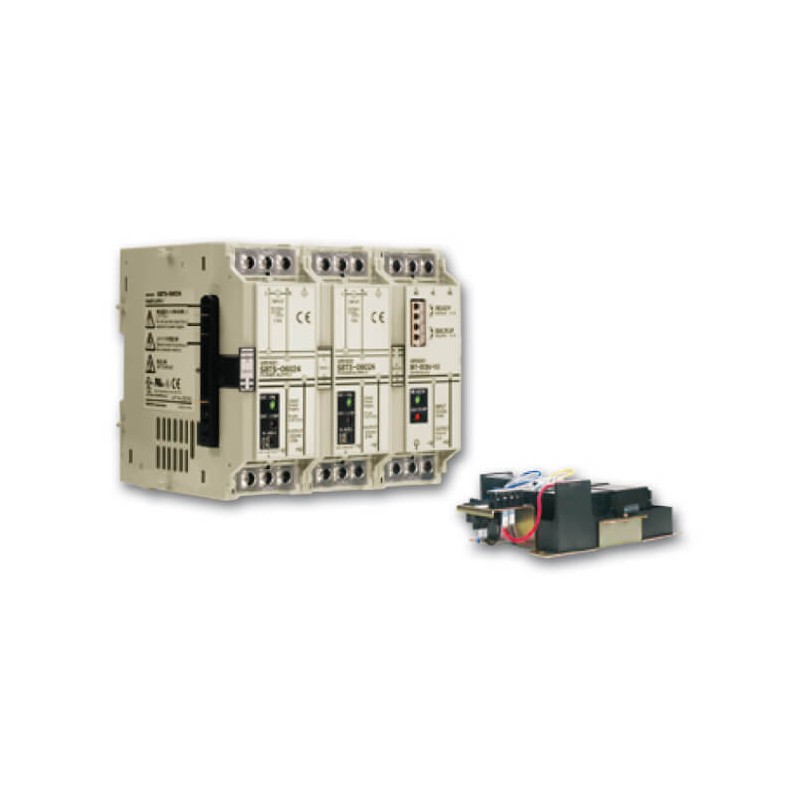

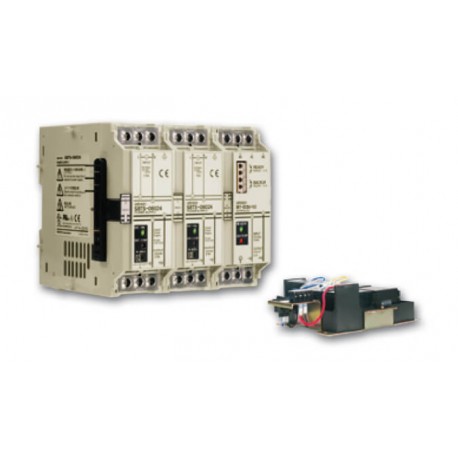

LC-R123R4PG 138717 OMRON 1 module de batterie de Sauvegarde S8TS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LC-R123R4PG 138717 OMRON 1 module de batterie de Sauvegarde S8TS

LC-R123R4PG

138717

LCR123R4PG

OMRON

Disponible Expédition hui

1 module de batterie de Sauvegarde S8TS

1 batterie pour le module S8TS de sauvegarde

Plus de détails


Appareillage industriel basse tension > Alimentation en courant continu

Alimentations > Accessoires Alimentations

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

Relais de contrôle de température

Idéal pour la prévention des surchauffes des appareils de chauffage. Sortie à verrouillage automatique pour contribuer au fonctionnement sûr de l'équipement.

  • Réglage de la température à l'aide d'interrupteurs rotatifs ultra-simple
  • Réglage numérique de la température entre 0 et 999 °C par incréments de 1 °C (K8DT-TH1__) ou entre 0 et 1 800 °C par incréments de 10 °C (K8DT-TH2__)
  • Connexion d'un thermocouple ou sonde à résistance platine
  • Largeur de 17,5 mm pour un encombrement réduit dans les panneaux
  • Push-In Plus réduisant les câblages
  • Listé UL pour expédition facile en Amérique du Nord
  • Doubles trous d'insertion pour câblage croisé (toutes les bornes)
  • Ajout de modèles avec des sorties transistor pour une fiabilité de contact optimale

Ordering information

Power supply voltage

Input types

Setting units (setting range)

Output types

Order code

24 VAC/DC

Thermocouple or platinum resistance thermometer

Setting unit: 1°C or 1°F
(0 to 999°C/°F)

Relay: SPDT contact output

K8DT-TH1CD

Transistor: Open collector

K8DT-TH1TD

100-240 VAC

Relay: SPDT contact output

K8DT-TH1CA

Transistor: Open collector

K8DT-TH1TA

24 VAC/DC

Thermocouple

Setting unit: 10°C/°F

Relay: SPDT contact output

K8DT-TH2CD

Transistor: Open collector

K8DT-TH2TD

100-240 VAC

Relay: SPDT contact output

K8DT-TH2CA

Transistor: Open collector

K8DT-TH2TA

Accessories

Front Cover (Order separately)

Appearance

Order code

Y92A-D1A

Specifications

Item

K8DT-TH1

K8DT-TH2

Power supply voltage

K8DT-TH__D: 24 VAC 50/60 Hz or 24 VDC

K8DT-TH__A: 100 to 240 VAC 50/60 Hz

Allowable voltage range

85% to 110% of power supply voltage

Power consumption

24 VAC or 24 VDC: 2.1 VA max. or 1.2 W max.

100 to 240 VAC: 3.1 VA max.

Sensor inputs

Thermocouple: K, J, T, E;
Platinum-resistance thermometer: Pt100, Pt1000

Thermocouple: K, J, T, E, B, R, S, PL II

Setting method

Set of three rotary DIP switches

Indicators

Power (PWR): Green, Alarm (ALM): Red

Output form

Relay: SPDT contact output

Transistor: Open collector

Output relay ratings

Resistive load

5 A at 250 VAC
5 A at 30 VDC

Inductive load

1 A at 250 VAC
0.2 A at 48 VDC

Minimum load

5 VDC, 10 mA (reference values)

Mechanical life

10 million operations min.

Electrical life

5 A at 250 VAC or 30 VDC: 50,000 operations
3 A at 250 VAC/30 VDC: 100,000 operations

Transistor output ratings

Contact form

SPST-NO (Open collector)

Rated voltage

24 VDC (maximum voltage: 26.4 VDC)

Maximum current

50 mA DC

Ambient operating temperature

−20 to 60°C (with no condensation or icing)

Storage temperature

−25 to 65°C (with no condensation or icing)

Case material

PC, UL 94 V-0

Weight

Approx. 100 g

Size in mm (H × W × D)

90×17.5×90

Measurement accuracy

±1% of the setting range or ±4 °C, whichever is larger.

±1% of the setting range (±1%FS).

Hysteresis width

2°C

Sampling cycle

100 ms

Applicable standards

Approved standards

EN 61010-1

Installation environment: Overvoltage category II, pollution level 2

EMC

EN 61326-11

Safety standards

UL 61010-1 (Listing), Korean Radio Waves Act (Act 10564)

Degree of protection

Terminals: IP20

1.Industrial Electromagnetic Environment (EN/IEC 61326-1, Table 2)

Datasheet - PDF

▲
Titre: Taille: Type:
LC-R123R4PG LCR123R4PG 138717 k8dt_brochure_fr.pdf 2 Mbytes LC-R123R4PG LCR123R4PG 138717 k8dt_brochure_fr.pdf
LC-R123R4PG LCR123R4PG 138717 panel_building_brochure_fr.pdf 3 Mbytes LC-R123R4PG LCR123R4PG 138717 k8dt_brochure_fr.pdf
