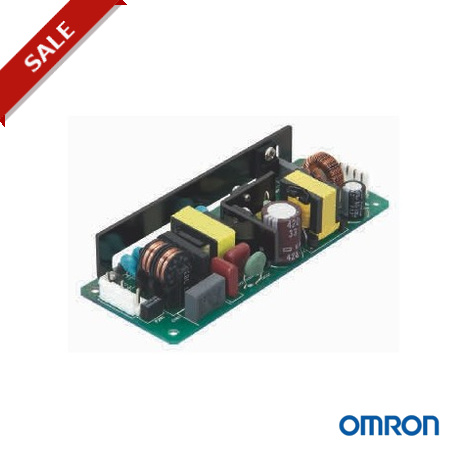

S8EX-BP10024 368058 S8EX1006E OMRON Alimentation 24Vdc 100W

S8EX Monophasé

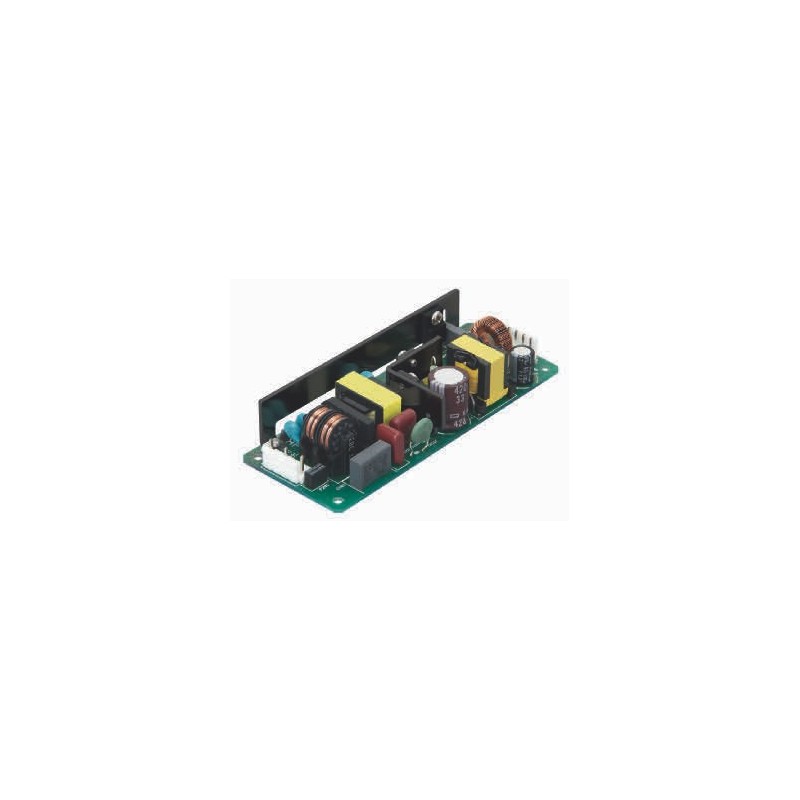

Alimentation à boîtier ouvert, idéale pour le matériel de petite taille intégré
La S8EX est une alimentation à boîtier ouvert qui se fixe directement sur du matériel de petite taille. Le grand choix de tensions de sortie et la fonction d'augmentation de puissance jusqu'à 200 % peuvent contribuer à la réduction du matériel et la
normalisation de l'alimentation
• Fonction d'augmentation de puissance à 200 %
• Bornes de connexion
• Multiples installations possibles
• Large plage de températures de fonctionnement : –10 à 70 °C
Références
Puissance nominale Tension d'entrée Tension de sortie Courant de sortie Taille (L × H × P) [mm] Référence
15 W 100 à 240 Vc.a. 5 V 3 A 50 × 22 × 105 S8EX-N01505
12 V 1,3 A S8EX-N01512
15 V 1 A S8EX-N01515
24 V 0,7 A S8EX-N01524
48 V 0,32 A S8EX-N01548
30 W 5 V 6 A 50 × 27 × 105 S8EX-N03005
12 V 2,5 A S8EX-N03012
15 V 2 A S8EX-N03015
24 V 1,3 A S8EX-N03024
48 V 0,65 A S8EX-N03048
50 W 5 V 10 A 50 × 28,5 × 132 S8EX-BP05005
12 V 4,3 A S8EX-BP05012
24 V 2,1 A S8EX-BP05024
48 V 1,1 A S8EX-BP05048
100 W 5 V 20 A 62 × 35,5 × 155 S8EX-P10005
12 V 8,5 A S8EX-BP10012
24 V 4,3 A S8EX-BP10024
48 V 2,1 A S8EX-BP10048
150 W 5 V 30 A 75 × 37,5 × 160 S8EX-P15005
12 V 12,5 A S8EX-BP15012
24 V 6,3 A S8EX-BP15024
48 V 3,2 A S8EX-BP15048
240 W 24 V 10 A 84 × 42,5 × 180 S8EX-BP24024
36 V 6,7 A S8EX-BP24036
48 V 5 A S8EX-BP24048
Caractéristiques
Caractéristiques 15 W 30 W 50 W 100 W 150 W 240 W Rendement (typique à 200 Vc.a.) 78 % (24 V) 86 % (24 V) 85 % (24 V) 86 % (24 V) 87 % (24 V) 90 % (24 V) Entrée Tension d'entrée nominale 100 à 240 Vc.a.
Plage autorisée 85 à 264 Vc.a.
Sortie Plage de réglage de la tension
(avec V.ADJ)
±10 %
Influence des variations d'alimentation 0,5 % max. (de 85 à 264 Vc.a., charge de 100 %)
Influence des variations de sortie 2,0 % max. (5 V), 1,5 % max. (12, 24, 36, 48 V), 0 à 100 % de charge
Influence des variations de température 0,05 % / °C max.
Protection contre les surcharges Oui, 105 à 160 % du courant nominal
Augmentation de puissance – 150 % du courant nominal (5 V de 50 W, 12 V)
200 % du courant nominal (24 V, 36 V, 48 V)
Protection contre les surtensions Oui
Température ambiante de fonctionnement –10 à 70 °C (14 à 158 °F)
EMI Conforme aux normes EN 61204-3 et EN55011, classe B
EMS Conforme aux niveaux haute sécurité de la norme EN 61204-3
Émissions d'harmoniques de courant Conforme à EN 61000-3-2
Normes approuvées UL : UR 60950-1, cUR : CSA C22.2 n° 60950-1,
EN / VDE : EN 50178 (=VDE 0160), EN 60950-1 (=VDE 0805)
