OMRONTempérature et processus ACCESSOIRES TEMPÉRATURE ET PROCESSUS E58-CIFQ2 E58 1003G E58CIFQ2 OMRON Câble de connexion. USB-PLQ E5CC / E5CB /E5DC/ E5GC

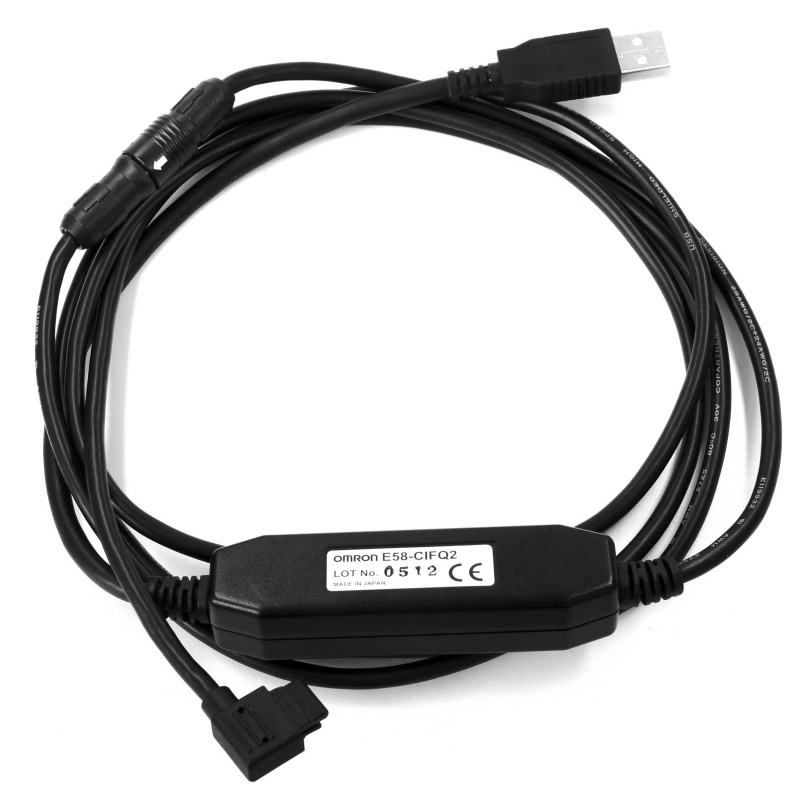

OMRON E58-CIFQ2 E58 1003G E58CIFQ2 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E58-CIFQ2 E58 1003G E58CIFQ2 OMRON Câble de connexion. USB-PLQ E5CC / E5CB /E5DC/ E5GC

Référence: E58-CIFQ2

Code: E58 1003G

Numéro de catalogue: E58CIFQ2

Fabricant: OMRON

Description:

Câble de connexion. USB-PLQ - E5CC / E5CB /E5DC/ E5GC
Câble commun. USB-PLQ - E5CC / E5CB /E5DC/ E5GC
CABLE DE CONNEXION USB POUR E5CB

Catégories:

  • Installation de réseaux de communication > Convertisseur d'interface
  • OMRON > Température et processus > Accessoires Température et processus

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 185,27 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Performances rentables

Le nouveau E5CB représente notre solution double affichage dans le segment basique du régulateur de température. Avec huit modèles au choix intégrant tous l'algorithme unique à double PID, cette série vous garantit le meilleur contrôle disponible. Tous les modèles sont équipés d'un relais d'alarme et de réglage automatique de série.

  • Contrôle précis grâce à notre système unique à double PID
  • Lecture facile à distance grâce à un grand affichage PV de 16,2 mm
  • Profondeur de l'unité inférieure (60 mm uniquement)

Ordering information

Size

Power supply voltage

Input type

Alarm output

Control output

Order code

E5CB
48 × 48 mm

100 to 240 VAC

Thermocouple

1

Relay output

E5CB-R1TC

Platinum resistance thermometer

E5CB-R1P

Thermocouple

Voltage output
(for driving SSR)

E5CB-Q1TC

Platinum resistance thermometer

E5CB-Q1P

24 VAC/VDC

Thermocouple

Relay output

E5CB-R1TCD

Platinum resistance thermometer

E5CB-R1PD

Thermocouple

Voltage output
(for driving SSR)

E5CB-Q1TCD

Platinum resistance thermometer

E5CB-Q1PD

Accessories

Option

Order code

USB-Serial conversion cable


E58-CIFQ2

Software

Description

Features

ThermoMini

Freeware/Parameter copying and cloning tool
Parameter export (.csv), self-expressing

Specifications

Item

E5CB

Power supply voltage

100 to 240 VAC 50/60 Hz, 24 VAC 50/60 Hz, or 24 VDC

Operating voltage range

85% to 110% of rated supply voltage

Power consumption

Approx. 3.5 VA (100 to 240 VAC)
Approx. 3.5 VA (24 VAC)
Approx. 2.5 W (24 VDC)

Sensor input

Models with thermocouple inputs

Thermocouple: K, J, T, R, or S (JIS C 1602-1995, IEC60584-1)

Models with platinum resistance thermometer inputs

Platinum resistance thermometer: Pt100 (JIS C 1604-1997, IEC60751)

Control output

SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations,
minimum applicable load: 5 V, 10 mA

Output voltage: 12 VDC +25%/−15% (PNP), max. load current: 21 mA, with short-circuit protection circuit

Alarm output

SPST-NO, 250 VAC, 1 A (resistive load), electrical life: 100,000 operations, minimum load: 5 V, 10 mA

Control method

ON/OFF control or 2-PID control (with auto-tuning)

Setting method

Digital setting using front panel keys

Indication method

7-segment digital display and individual indicators

Character height: 16.2 mm (PV)

Other functions

Temperature input shift, run/stop, protection functions, etc.

Ambient operating
temperature

−10 to 55°C (with no condensation or icing)/With a three-year guarantee: −10 to 50°C

Ambient operating humidity

25% to 85%

Storage temperature

−25 to 65°C (with no condensation or icing)

Size in mm (H × W × D)

48×48×65

Note:Other models (E5C_L/E5EW) with similar features but without USB communication are only available for “Emerging Countries”. Please ask you local Sales representative for further information.

ETIM for 353471 Installation de réseaux de communication (EC000310)

Nom de la caractéristiqueType de raccordement côté primaire (EF000315)
Valeur de la caractéristiqueUSB
Nom de la caractéristiqueType de raccordement côté secondaire (EF000316)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCôté primaire de service (EF007729)
Valeur de la caractéristiqueUSB
Nom de la caractéristiqueCôté secondaire de service (EF007730)
Valeur de la caractéristiqueUSB
Nom de la caractéristiqueBidirectionnel (EF000317)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtection contre les surintensités (EF000312)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTaux de transmission (EF003271)
Valeur de la caractéristique38.4 kBit/s
Nom de la caractéristiqueConsommation électrique nominale (EF000560)
Valeur de la caractéristique450 mA

FICHE TECHNIQUE - PDF

Titre
Taille
Type
E58-CIFQ2 E58CIFQ2 E58 1003G e5cb_leaflet_en.pdf
258 Kbytes
E58-CIFQ2 E58CIFQ2 E58 1003G h173_e5cb_brochure_en.pdf
1 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
