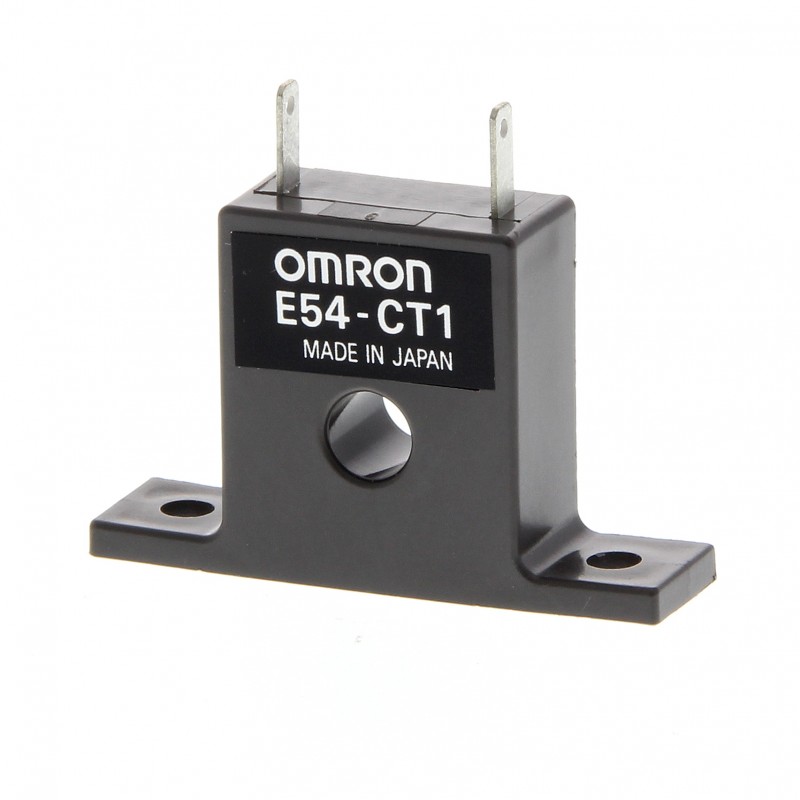

E54-CT1 E54 9002H E54CT1 OMRON Transformateur de courant 50A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E54-CT1 E54 9002H E54CT1 OMRON Transformateur de courant 50A

E54-CT1

E54 9002H

E54CT1

OMRON

Transformateur de courant 50A

Transformateur actuel 50A

Transformateur de courant, jusqu'à 50 A, trou: 5,8 mm, montage en surface, bornes à souder

Plus de détails


Appareillage industriel basse tension > Transformateur

Température et processus > Accessoires Température et processus

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $46.02
Prix unitaire: $46.02
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Fonctions

Contrôleur de puissance multi-canal pour une utilisation plus intelligente des relais statiques

Le G3ZA reçoit les variables manipulées générées par des boucles de contrôle ou des paramètres manuels via une connexion RS-485 simple à câbler. Il régule la puissance de l'élément chauffant avec une grande précision en contrôlant jusqu'à huit relais statiques standard. De plus, le contrôle d'offset réduit la puissance maxi. dans le réseau d'alimentation.

  • Contrôleur de puissance multi-canal
  • Contrôle jusqu'à huit relais statiques standard
  • Intégration facile avec un API
  • Compact
  • Disponible avec des alarmes d'élément chauffant (quatre canaux) ou sans (huit canaux)

Ordering information

Name

Number of control channels

Heater alarm

Load power supply voltage

Order code

Multi-channel power controller

4

Supported

100 to 240 VAC

G3ZA-4H203-FLK-UTU

400 to 480 VAC

G3ZA-4H403-FLK-UTU

8

Not supported

100 to 240 VAC

G3ZA-8A203-FLK-UTU

400 to 480 VAC

G3ZA-8A403-FLK-UTU

Accessories

Name

Hole diameter

Order code

Current transformer (CT)

5.8 dia.

E54-CT1

12.0 dia.

E54-CT3

Specifications

Item

Load power supply voltage range

100 to 240 VAC

400 to 480 VAC
Power supply voltage

100 to 240 VAC (50/60 Hz)
Operating voltage range

85 to 264 VAC
Power consumption

16 VA max.
Load power supply voltage

100 to 240 VAC

400 to 480 VAC
Load power supply voltage range

75 to 264 VAC

340 to 528 VAC
Manipulated variable input

0.0 to 100.0% (via RS-485 communications)
Current transformer input

Single-phase AC, 0 to 50 A (primary current of CT)
Trigger output

One voltage output for each channel, 12 VDC ±15%, max. load current: 21 mA
(with built-in short-circuit protection circuit)
Alarm output

NPN open collector, one output
Max. applicable voltage: 30 VDC
Max. load current: 50 mA
Residual voltage: 1.5 V max.
Leakage current: 0.4 mA max.
Indications

LED indicators
Ambient operating temperature

-10 to 55°C (with no icing or condensation)
Ambient operating humidity

25 to 85%
Storage temperature

-25 to 65°C (with no icing or condensation)

Performance

Current indication accuracy

±3 A (for models with heater burnout detection)
Insulation resistance

100 MΩ min. (at 500 VDC) between primary and secondary
Dielectric strength

2,000 VAC, 50/60 Hz for 1 min between primary and secondary
Vibration resistance

Vibration frequency: 10 to 55 Hz, acceleration: 50 m/s2in X, Y, and Z directions
Shock resistance

300 m/s2three times each in six directions along three axes
Weight

Approx. 200 g (including terminal cover)
Degree of protection

IP20
Memory protection

EEPROM (non-volatile memory) (number of writes: 100,000)
Installation environment

Overvoltage category III, pollution degree 2 (according to IEC 60664-1)
Approved standards

UL508 (Listing), CSA22.2 No. 14
EN50178
EN61000-6-4 (EN55011: 1998, A1: 1999 Class A, Group 1)
EN61000-6-2: 2001
Size in mm (H×W×D)

76×45×111

Optimum cycle control

Optimum cycle control is performed by driving SSRs according to load power detection and trigger signals. (Zero-cross SSRs are used.)

Noise is suppressed while ensure high-speed response by turning outputs ON and OFF each half cycle to achieve high-precision temperature control.


ETIM for 103241 Appareillage industriel basse tension (EC002048)
Caractéristique Valeur
Modèle (EF000010) Transformateur de mesure de courant traversant
Raccord secondaire (EF021093) Fiche
Étalonné (EF008836) Non
Avec rail en cuivre (EF007380) Non
Avec protection contre les contacts accidentels (EF008186) Non
Fixation par encliquetage (EF007462) Non
Courant assigné primaire In (EF007405) 50 A
Diamètre d'ouverture (EF005153) 5.8 mm
